Зубчастий редуктор

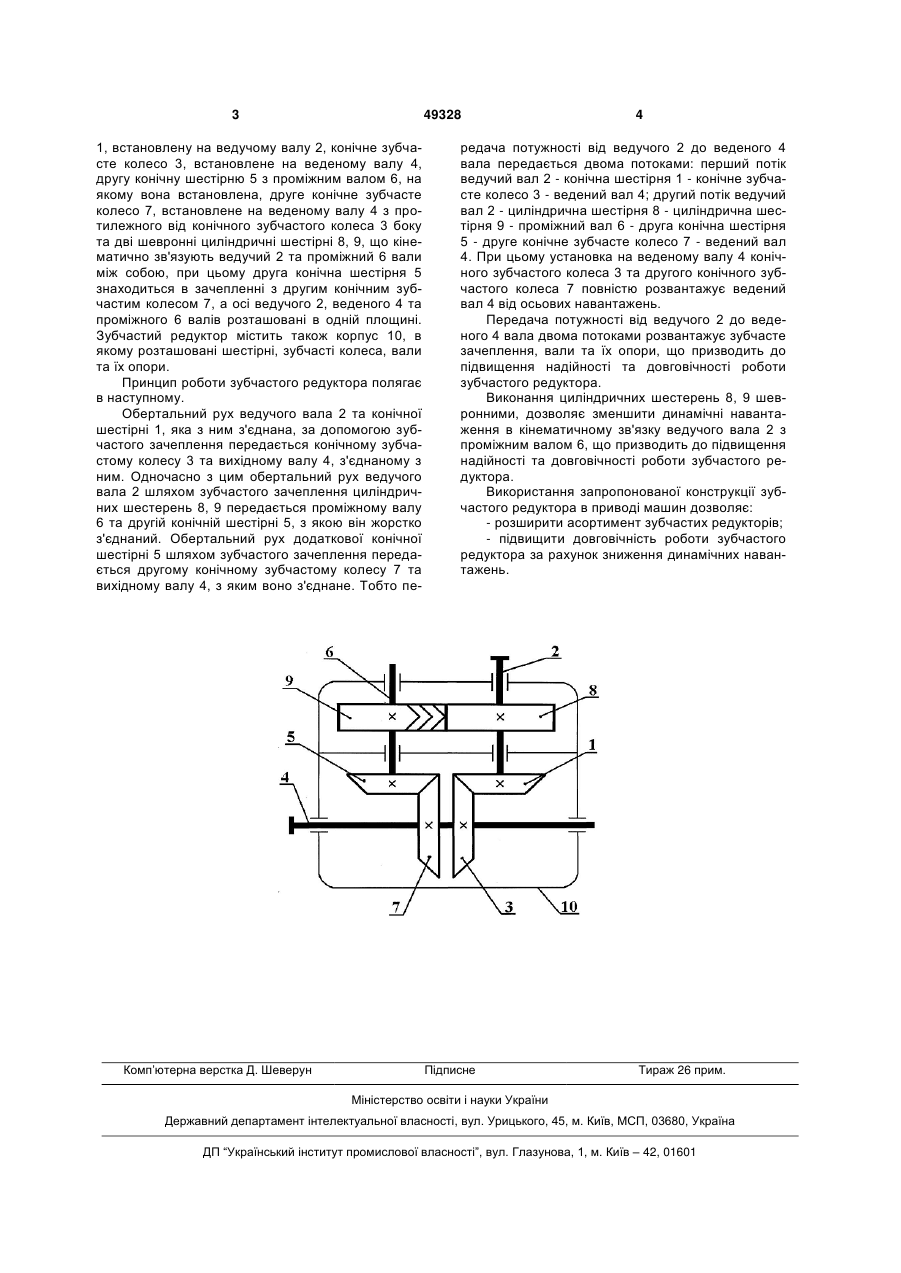

Зубчастий редуктор, що містить дві конічні шестерні, два конічні зубчасті колеса та дві цилін 3 49328 1, встановлену на ведучому валу 2, конічне зубчасте колесо 3, встановлене на веденому валу 4, другу конічну шестірню 5 з проміжним валом 6, на якому вона встановлена, друге конічне зубчасте колесо 7, встановлене на веденому валу 4 з протилежного від конічного зубчастого колеса 3 боку та дві шевронні циліндричні шестірні 8, 9, що кінематично зв'язують ведучий 2 та проміжний 6 вали між собою, при цьому друга конічна шестірня 5 знаходиться в зачепленні з другим конічним зубчастим колесом 7, а осі ведучого 2, веденого 4 та проміжного 6 валів розташовані в одній площині. Зубчастий редуктор містить також корпус 10, в якому розташовані шестірні, зубчасті колеса, вали та їх опори. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 2 та конічної шестірні 1, яка з ним з'єднана, за допомогою зубчастого зачеплення передається конічному зубчастому колесу 3 та вихідному валу 4, з'єднаному з ним. Одночасно з цим обертальний рух ведучого вала 2 шляхом зубчастого зачеплення циліндричних шестерень 8, 9 передається проміжному валу 6 та другій конічній шестірні 5, з якою він жорстко з'єднаний. Обертальний рух додаткової конічної шестірні 5 шляхом зубчастого зачеплення передається другому конічному зубчастому колесу 7 та вихідному валу 4, з яким воно з'єднане. Тобто пе Комп’ютерна верстка Д. Шеверун 4 редача потужності від ведучого 2 до веденого 4 вала передається двома потоками: перший потік ведучий вал 2 - конічна шестірня 1 - конічне зубчасте колесо 3 - ведений вал 4; другий потік ведучий вал 2 - циліндрична шестірня 8 - циліндрична шестірня 9 - проміжний вал 6 - друга конічна шестірня 5 - друге конічне зубчасте колесо 7 - ведений вал 4. При цьому установка на веденому валу 4 конічного зубчастого колеса 3 та другого конічного зубчастого колеса 7 повністю розвантажує ведений вал 4 від осьових навантажень. Передача потужності від ведучого 2 до веденого 4 вала двома потоками розвантажує зубчасте зачеплення, вали та їх опори, що призводить до підвищення надійності та довговічності роботи зубчастого редуктора. Виконання циліндричних шестерень 8, 9 шевронними, дозволяє зменшити динамічні навантаження в кінематичному зв'язку ведучого вала 2 з проміжним валом 6, що призводить до підвищення надійності та довговічності роботи зубчастого редуктора. Використання запропонованої конструкції зубчастого редуктора в приводі машин дозволяє: - розширити асортимент зубчастих редукторів; - підвищити довговічність роботи зубчастого редуктора за рахунок зниження динамічних навантажень. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
