Сигналізатор обледеніння дротів повітряних ліній електропередачі

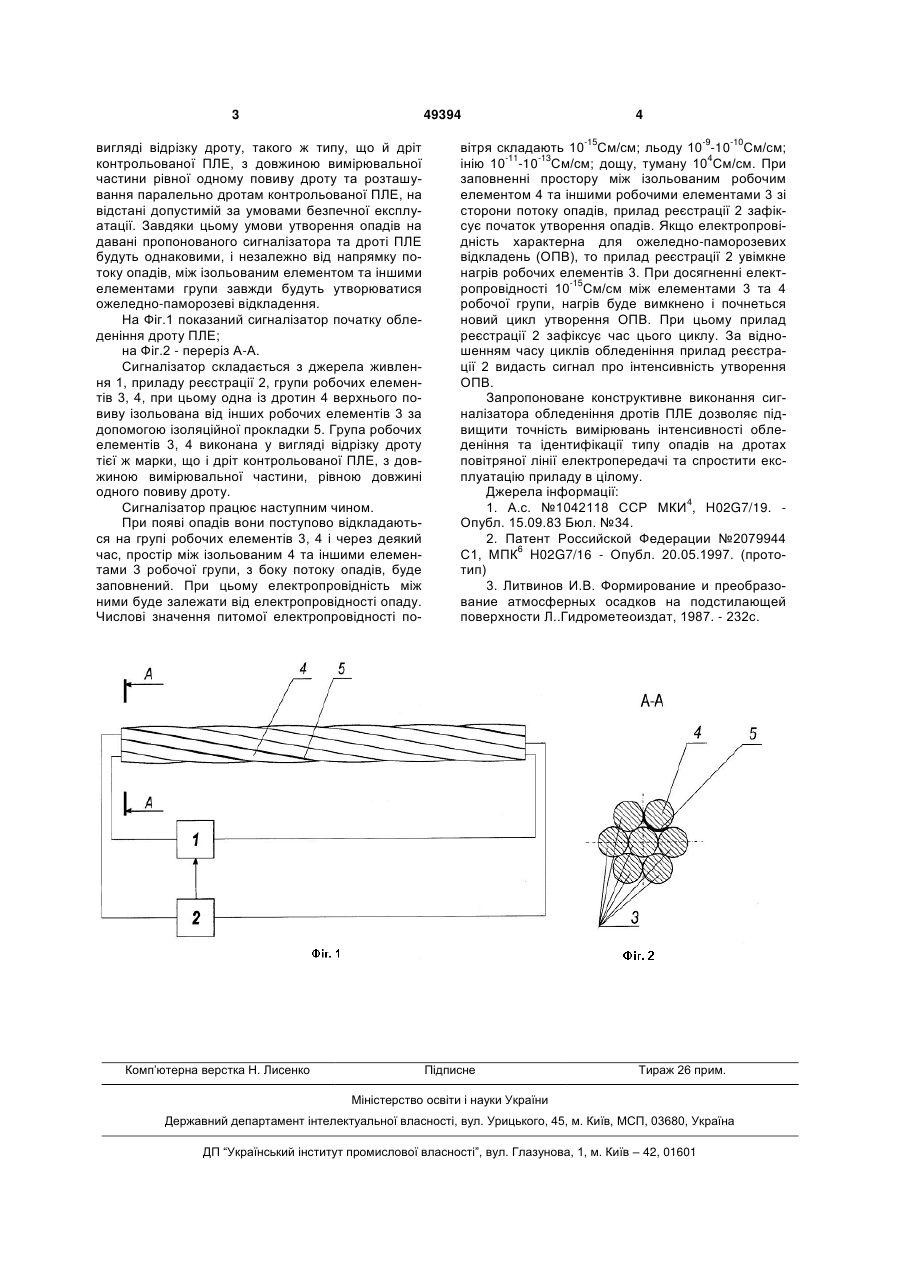

Сигналізатор обледеніння дротів повітряних ліній електропередачі, що містить джерело жив 3 49394 вигляді відрізку дроту, такого ж типу, що й дріт контрольованої ПЛЕ, з довжиною вимірювальної частини рівної одному повиву дроту та розташування паралельно дротам контрольованої ПЛЕ, на відстані допустимій за умовами безпечної експлуатації. Завдяки цьому умови утворення опадів на давані пропонованого сигналізатора та дроті ПЛЕ будуть однаковими, і незалежно від напрямку потоку опадів, між ізольованим елементом та іншими елементами групи завжди будуть утворюватися ожеледно-паморозеві відкладення. На Фіг.1 показаний сигналізатор початку обледеніння дроту ПЛЕ; на Фіг.2 - переріз А-А. Сигналізатор складається з джерела живлення 1, приладу реєстрації 2, групи робочих елементів 3, 4, при цьому одна із дротин 4 верхнього повиву ізольована від інших робочих елементів 3 за допомогою ізоляційної прокладки 5. Група робочих елементів 3, 4 виконана у вигляді відрізку дроту тієї ж марки, що і дріт контрольованої ПЛЕ, з довжиною вимірювальної частини, рівною довжині одного повиву дроту. Сигналізатор працює наступним чином. При появі опадів вони поступово відкладаються на групі робочих елементів 3, 4 і через деякий час, простір між ізольованим 4 та іншими елементами 3 робочої групи, з боку потоку опадів, буде заповнений. При цьому електропровідність між ними буде залежати від електропровідності опаду. Числові значення питомої електропровідності по Комп’ютерна верстка Н. Лиcенко 4 вітря складають 10-15См/см; льоду 10-9-10-10См/см; інію 10-11-10-13См/см; дощу, туману 104См/см. При заповненні простору між ізольованим робочим елементом 4 та іншими робочими елементами 3 зі сторони потоку опадів, прилад реєстрації 2 зафіксує початок утворення опадів. Якщо електропровідність характерна для ожеледно-паморозевих відкладень (ОПВ), то прилад реєстрації 2 увімкне нагрів робочих елементів 3. При досягненні електропровідності 10-15См/см між елементами 3 та 4 робочої групи, нагрів буде вимкнено і почнеться новий цикл утворення ОПВ. При цьому прилад реєстрації 2 зафіксує час цього циклу. За відношенням часу циклів обледеніння прилад реєстрації 2 видасть сигнал про інтенсивність утворення ОПВ. Запропоноване конструктивне виконання сигналізатора обледеніння дротів ПЛЕ дозволяє підвищити точність вимірювань інтенсивності обледеніння та ідентифікації типу опадів на дротах повітряної лінії електропередачі та спростити експлуатацію приладу в цілому. Джерела інформації: 1. А.с. №1042118 ССР МКИ4, H02G7/19. Опубл. 15.09.83 Бюл. №34. 2. Патент Российской Федерации №2079944 С1, МПК6 H02G7/16 - Опубл. 20.05.1997. (прототип) 3. Литвинов И.В. Формирование и преобразование атмосферных осадков на подстилающей поверхности Л..Гидрометеоиздат, 1987. - 232с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
