Склад на основі алмазу
Номер патенту: 4941
Опубліковано: 15.02.2005
Автори: Богатирьова Галина Павлівна, Падалко Володимир Іванович, Новіков Микола Васильович, Нікітін Юрій Іванович, Полторацький Володимир Григорович, Славинський Юрій Станиславович
Формула / Реферат
1. Склад на основі алмазу, переважно для полірування, що містить алмазний порошок і наповнювач, який відрізняється тим, що як алмазний порошок він містить ультрадисперсний порошок алмазу, а як наповнювач - ультрадисперсний порошок на основі оксиду алюмінію або ультрадисперсний порошок на основі оксиду цирконію, причому величина питомої поверхні ультрадисперсного порошку алмазу у 4-20 разів більша, ніж величина питомої поверхні ультрадисперсного порошку на основі оксиду алюмінію або оксиду цирконію, а компоненти взято при наступному співвідношенні, мас.%:
ультрадисперсний порошок алмазу
50-90
ультрадисперсний порошок на основі оксиду алюмінію або оксиду цирконію
10-50.
2. Склад за п. 1, який відрізняється тим, що як ультрадисперсний порошок на основі оксиду алюмінію він містить ультрадисперсний порошок оксиду алюмінію.
3. Склад за п. 1, який відрізняється тим, що як ультрадисперсний порошок на основі оксиду алюмінію він містить ультрадисперсний порошок алюмомагнієвої шпінелі (MgAl2О4-Аl2О3).

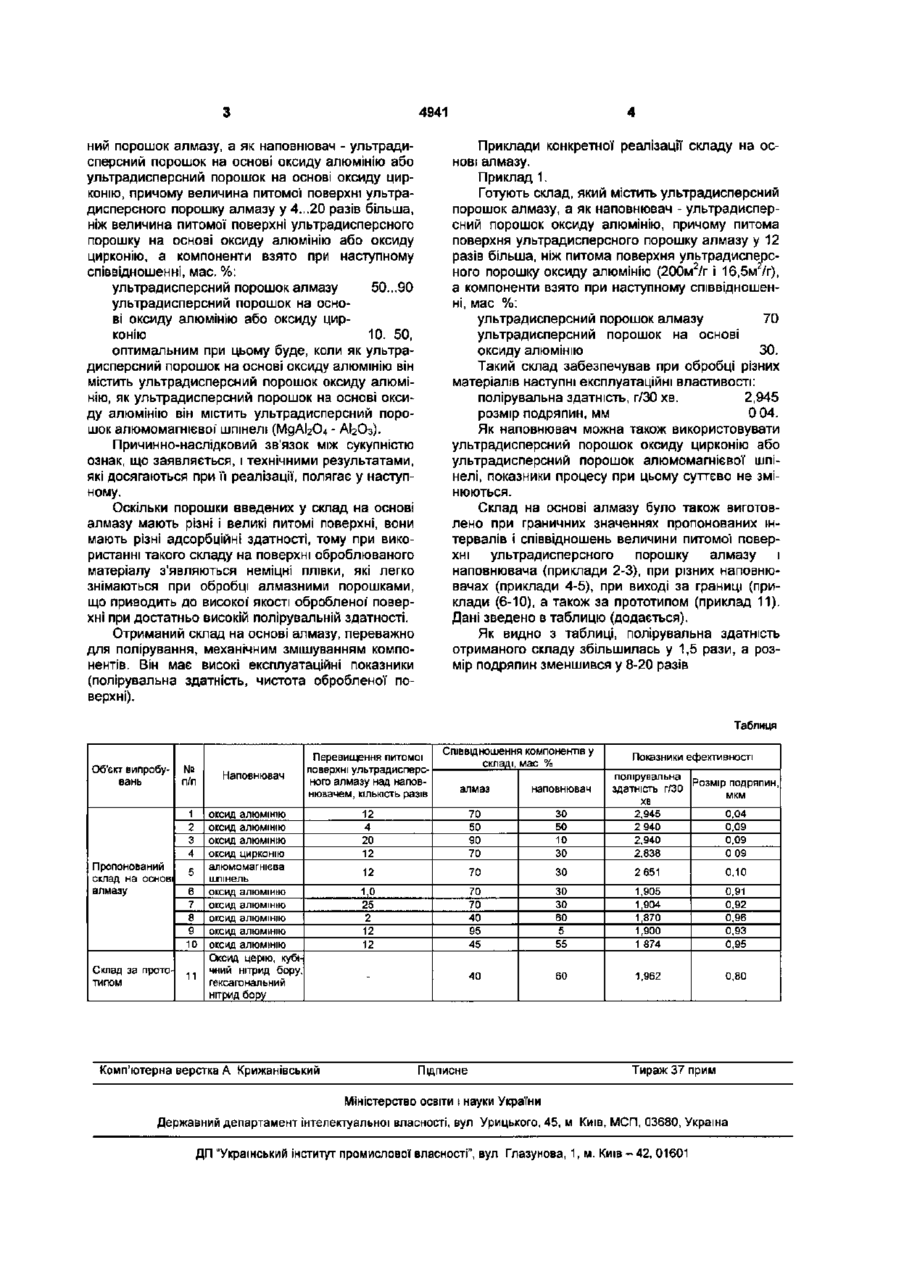

Текст
1. Склад на основі алмазу, переважно для полірування, що містить алмазний порошок і наповнювач, який відрізняється тим, що як алмазний порошок він містить ультрадисперсний порошок алмазу, а як наповнювач - ультрадисперсний порошок на основі оксиду алюмінію або ультрадисперсний порошок на основі оксиду цирконію, причому величина питомої поверхні ультрадисперсного порошку алмазу у 4-20 разів більша, ніж величина питомої поверхні ультрадисперсного порошку на основі оксиду алюмінію або оксиду цирконію, а компоненти взято при наступному співвідношенні, мас.%: ультрадисперсний порошок алмазу 50-90 ультрадисперсний порошок на основі оксиду алюмінію або оксиду цирконію 10-50. 2. Склад за п 1, який відрізняється тим, що як ультрадисперсний порошок на основі оксиду алюмінію він містить ультрадисперсний порошок оксиду алюмінію. 3. Склад за п. 1, який відрізняється тим, що як ультрадисперсний порошок на основі оксиду алюмінію він містить ультрадисперсний порошок алюмомагнієвої шпінелі Корисна модель відноситься до області виготовлення складів на основі алмазу, переважно для паст, суспензій, які можуть використовуватись для фінішного шліфування та полірування деталей із каменю, скла, кварцу, ситалу, кераміки та інших неметалічних матеріалів, а також для виготовлення алмазокераміки. Відомий найбільш близький за технічною суттю до пропонованої корисної моделі склад на основі алмазу (див. авт св. СРСР №584530, МПК 2 C09G 1/02), який містить мікропорошок алмазу і як наповнювач оксид церію, мікропорошки кубічного нітриду бору і гексагонального нітриду бору при наступному співвідношенні компонентів, мас. % мікропорошок алмазу 30-50 оксид церію 5-10 мікропорошок кубічного нітриду бору 15-20 мікропорошок гексагонального нітриду бору 25-40. Цей склад використовують у вигляді водної суспензії. Основним недоліком цього складу є недостатня якість оброблюваної з його використанням поверхні скла, каменю, ситалу, кварцу, кераміки. У зв'язку з тим, що алмазам статичного синтезу не властива адсорбційна здатність, вони не можуть утворювати на поверхні оброблюваного матеріалу плівки з міцністю, меншою, ніж міцність 4 5 основної маси матеріалу, і розмір їх у 10 -10 разів більший, ніж потрібно для високоякісної обробки, тому необхідна полірувальна здатність не може бути забезпечена Відсотковий склад складових частин також не гарантує необхідної якості оброблюваної поверхні. З такого складу неможливе спікання алмазокераміки. В основу корисної моделі покладено завдання такого удосконалення складу на основі алмазу, при якому за рахунок використання ультрадисперсних порошків алмазу, а також наповнювачів - ультрадисперсних порошків на основі оксиду алюмінію або оксиду цирконію з визначеною питомою поверхнею і відсотковим складом забезпечуються його підвищена адсорбційна здатність і, як наслідок, високі полірувальні показники. Означене завдання вирішується завдяки тому, що у складі на основі алмазу, який містить алмазний порошок і наповнювач згідно корисної моделі як алмазний порошок він містить ультрадисперс t О) 4941 Приклади конкретної реалізації складу на основі алмазу. Приклад 1. Готують склад, який містить ультрадисперсний порошок алмазу, а як наповнювач - ультрадисперсний порошок оксиду алюмінію, причому питома поверхня ультрадисперсного порошку алмазу у 12 разів більша, ніж питома поверхня ультрадисперсного порошку оксиду алюмінію (200м2/г і 16,5м /г), а компоненти взято при наступному співвідношенні, мас %: ультрадисперсний порошок алмазу 70 ультрадисперсний порошок на основі оксиду алюмінію ЗО. Такий склад забезпечував при обробці різних матеріалів наступні експлуатаційні властивості: полірувальна здатність, г/30 хв. 2,945 розмір подряпин, мм 0 04. Як наповнювач можна також використовувати ультрадисперсний порошок оксиду цирконію або ультрадисперсний порошок алюмомагнієвої шпінелі, показники процесу при цьому суттєво не змінюються. Склад на основі алмазу було також виготовлено при граничних значеннях пропонованих інтервалів і співвідношень величини питомої поверхні ультрадисперсного порошку алмазу і наповнювача (приклади 2-3), при різних наповнювачах (приклади 4-5), при виході за границі (приклади (6-10), а також за прототипом (приклад 11). Дані зведено в таблицю (додається). Як видно з таблиці, полірувальна здатність отриманого складу збільшилась у 1,5 рази, а розмір подряпин зменшився у 8-20 разів ний порошок алмазу, а як наповнювач - ультрадисперсний порошок на основі оксиду алюмінію або ультрадисперсний порошок на основі оксиду цирконію, причому величина питомої поверхні ультрадисперсного порошку алмазу у 4...20 разів більша, ніж величина питомої поверхні ультрадисперсного порошку на основі оксиду алюмінію або оксиду цирконію, а компоненти взято при наступному співвідношенні, мас. %: ультрадисперсний порошок алмазу 50...90 ультрадисперсний порошок на основі оксиду алюмінію або оксиду цирконію 10. 50, оптимальним при цьому буде, коли як ультрадисперсний порошок на основі оксиду алюмінію він містить ультрадисперсний порошок оксиду алюмінію, як ультрадисперсний порошок на основі оксиду алюмінію він містить ультрадисперсний порошок алюмомагнієвої шпінелі (МдАІ2О4 - АЬО3). Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється, і технічними результатами, які досягаються при її реалізації, полягає у наступному. Оскільки порошки введених у склад на основі алмазу мають різні і великі питомі поверхні, вони мають різні адсорбційні здатності, тому при використанні такого складу на поверхні оброблюваного матеріалу з'являються неміцні плівки, які легко знімаються при обробці алмазними порошками, що приводить до високої' якості обробленої' поверхні при достатньо високій полірувальній здатності. Отриманий склад на основі алмазу, переважно для полірування, механічним змішуванням компонентів. Він має високі експлуатаційні показники (полірувальна здатність, чистота обробленої поверхні). Таблиця Об'єкт випробувань № п/п 1 2 3 4 Пропонований склад на основі алмазу 5 6 7 8 9 1D Склад за прототипом 11 Наповнювач Перевищення питомої поверхні ультрадисперсного алмазу над наповнювачем, КІЛЬКІСТЬ разів оксид алюмінію оксид алюмінію оксид алюмінію оксид цирконію алюмомагшєва шпінель оксид алюмінію оксид алюмінію оксид алюмінію оксид алюмінію оксид алюмінію Оксид церію, кубічний нітрид бору, гексагональний нітрид бору Комп'ютерна верстка А Крижанівський Співвідношення компонентів у складі, мас % алмаз наповнювач 12 70 ЗО 4 50 50 20 90 10 12 70 ЗО Показники ефективності полірувальна Розмір подряпин, здатність г/30 мкм хв 2,945 0,04 2 940 0,09 2,940 0,09 2,838 0 09 12 70 ЗО 2 651 0,10 1,0 70 ЗО 25 70 ЗО 60 0,91 0,92 0,96 0,93 0,95 0,80 2 40 12 95 5 12 45 55 1,905 1,904 1,870 1,900 1 874 40 60 1,962 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA composition based on diamond
Автори англійськоюNovikov Mykola Vasyliovych, Nikitin Yurii Ivanovych, Bohatyriova Halyna Pavlivna, Poltoratskyi Volodymyr Hryhorovych, Padalko Volodymyr Ivanovych
Назва патенту російськоюСостав на основе алмаза
Автори російськоюНовиков Николай Васильевич, Никитин Юрий Иванович, Богатирева Галина Павловна, Богатырева Галина Павловна, Богатырёва Галина Павловна, Полторацкий Владимир Григорьевич, Падалко Владимир Иванович
МПК / Мітки
МПК: C09G 1/00
