Абразивна паста
Номер патенту: 4940
Опубліковано: 15.02.2005
Автори: Полторацький Володимир Григорович, Сколота Анатолій Олександрович, Нікітін Юрій Іванович, Богатирьова Галина Павлівна, Терещенко Антоніна Петрівна, Муровський Валерій Олександрович, Новіков Микола Васильович
Формула / Реферат
1. Абразивна паста, що містить алмазний порошок і як основу - суміш веретенного масла, олеїнової кислоти і стеарину, яка відрізняється тим, що алмазний порошок використано у вигляді гранул, які містять алмазні зерна і неалмазне вуглецеве зв'язуюче, крихкість якого вище, ніж крихкість алмазних зерен, при співвідношенні компонентів у гранулах, мас. %:
алмазні зерна
50-95
неалмазне вуглецеве зв'язуюче
5-50,
і при наступному співвідношенні всіх компонентів пасти, мас.%:
алмазний порошок у вигляді гранул
10-40
веретенне масло
25-30
олеїнова кислота
3-5
стеарин
решта.
2. Абразивна паста за п. 1, яка відрізняється тим, що крихкість неалмазного вуглецевого зв'язуючого перевищує крихкість алмазних зерен на 20-30 %.

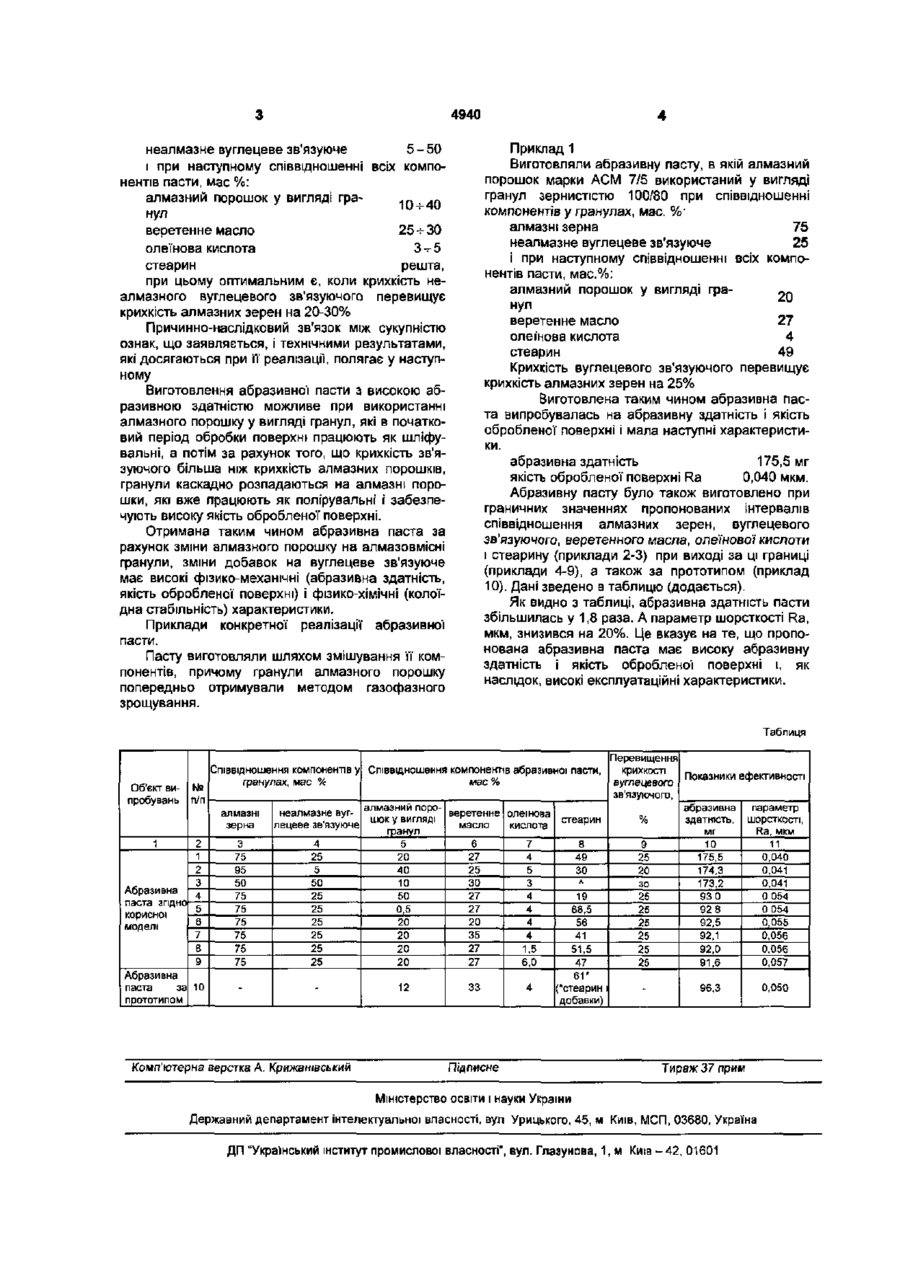

Текст
УКРАЇНА (19) UA (11)4940 (із) U (51)7CO9G1/O2 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) АБРАЗИВНА ПАСТА 1 (21)20040604136 • ~* (22)01.06.2004 (24) 15.02.2005 (46) 15.02.2005, Бюл. № 2, 2005 р. (72) Новіков Микола Васильович, Нікітін Юрій Іванович, Богатирьова Галина Павлівна, Полторацький Володимир Григорович, Муровський Валерій Олександрович, Сколота Анатолій Олександрович, Терещенко Антоніна Петрівна (73) ІНСТИТУТ НАДТВЕРДИХ МАТЕРІАЛІВ ЇМ. В.М. БАКУЛЯ НАН УКРАЇНИ (57) 1. Абразивна паста, що містить алмазний порошок і як основу - суміш веретенного масла, олеїнової кислоти і стеарину, яка відрізняється тим, що алмазний порошок використано у вигляді гранул, які містять алмазні зерна і неалмазне вугле цеве зв'язуюче, крихкість якого вище, ніж крихкість алмазних зерен, при співвідношенні компонентів у гранулах, мас.%: алмазні зерна 50-95 неалмазне вуглецеве зв'язуюче 5-50, і при наступному співвідношенні всіх компонентів пасти, мас.%: алмазний порошок у вигляді гранул 10-40 веретенне масло 25-30 олеїнова кислота 3-5 стеарин решта. 2. Абразивна паста за п. 1, яка відрізняється тим, що крихкість неалмазного вуглецевого зв'язуючого перевищує крихкість алмазних зерен на 20-30%. Корисна модель відноситься до абразивних паст, які можуть використовуватись для обробки чорних і кольорових металів, сплавів, неметалів, скла, ситалу, і може бути використана, наприклад, у машинобудуванні, приладобудуванні, інструментальній і радіоелектронній промисловості. Відома найбільш близька за технічною суттю до корисної моделі абразивна паста для шліфування та полірування металевих поверхонь (див. авт. св. СРСР №595986 МПК2 C09G1/02, опубл 4.10 1977 г.), яка містить алмазний порошок і як основу - суміш веретенного масла, олеїнової кислоти, стеарину, а також аеросил, 10%-ний розчин поліметилбутокситриметилоксисилоксанів у ксилолі при співвідношенні компонентів, ваг. %: алмазний порошок 1-20 веретенне масло 30-35 олеїнова кислота 3^5 аеросил 1^-3 10%-ний розчин пол іметилбутокситри метило кейси локсанів у ксилолі решта. Основним недоліком цієї' абразивної пасти є наступне: вона не може бути одночасно і шліфувальною, і полірувальною, тому що в неї закладається алмазний порошок однієї якоїсь зернистості, а для поліпшення колоїдної і механічної стабільності треба додавати додаткові компоненти. Все це не дає можливості одночасно мати достатню абразивну здатність на всьому циклі обробки і забезпечувати при цьому якість обробленої поверхні. В основу корисної моделі покладено завдання такого удосконалення абразивної пасти, при якому за рахунок використання алмазного порошку у вигляді гранул з пропонованими співвідношеннями і властивостями компонентів забезпечується підвищення колоїдної і механічної стабільності пасти, можливість реалізувати у єдиному процесі шліфування і полірування оброблюваної поверхні з високою продуктивністю і якістю отриманої поверхні по шорсткості Поставлене завдання вирішується тим, що в абразивній пасті, що містить алмазний порошок і як основу - суміш веретенного масла, олеїнової кислоти і стеарину, згідно корисної моделі алмазний порошок використано у вигляді гранул, які містять алмазні зерна і неалмазне вуглецеве зв'язуюче, крихкість якого вище, ніж крихкість алмазних зерен при співвідношенні компонентів у гранулах, мас. %: алмазні зерна 50-^95 4940 неалмазне вуглецеве зв'язуюче 5-50 і при наступному співвідношенні всіх компонентів пасти, мас %: алмазний порошок у вигляді гра10-40 нул веретенне масло 25 + 30 3-5 олеїнова кислота стеарин решта, при цьому оптимальним є, коли крихкість неалмазного вуглецевого зв'язуючого перевищує крихкість алмазних зерен на 20-30% Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється, і технічними результатами, які досягаються при ії реалізації, полягає у наступному Виготовлення абразивної пасти з високою абразивною здатністю можливе при використанні алмазного порошку у вигляді гранул, які в початковий період обробки поверхні працюють як шліфувальні, а потім за рахунок того, що крихкість зв'язуючого більша ніж крихкість алмазних порошків, гранули каскадно розпадаються на алмазні порошки, які вже працюють як полірувальні і забезпечують високу якість обробленої поверхні. Отримана таким чином абразивна паста за рахунок зміни алмазного порошку на алмазовмісні гранули, зміни добавок на вуглецеве зв'язуюче має високі фізико-механічні (абразивна здатність, якість обробленої поверхні) і фізико-хімічні (колоїдна стабільність) характеристики. Приклади конкретної реалізації абразивної пасти. Пасту виготовляли шляхом змішування її компонентів, причому гранули алмазного порошку попередньо отримували методом газофазного зрощування. 4 Приклад 1 Виготовляли абразивну пасту, в якій алмазний порошок марки АСМ 7/5 використаний у вигляді гранул зернистістю 100/80 при співвідношенні компонентів у гранулах, мас. %• алмазні зерна 75 неалмазне вуглецеве зв'язуюче 25 і при наступному співвідношенні всіх компонентів пасти, мас.%: алмазний порошок у вигляді гра20 нул веретенне масло 27 олеїнова кислота 4 стеарин 49 Крихкість вуглецевого зв'язуючого перевищує крихкість алмазних зерен на 25% Виготовлена таким чином абразивна паста випробувалась на абразивну здатність і якість обробленої поверхні і мала наступні характеристики. абразивна здатність 175,5 мг якість обробленої поверхні Ra 0,040 мкм. Абразивну пасту було також виготовлено при граничних значеннях пропонованих інтервалів співвідношення алмазних зерен, вуглецевого зв'язуючого, веретенного масла, олеїнової кислоти і стеарину (приклади 2-3) при виході за ці границі (приклади 4-9), а також за прототипом (приклад 10). Дані зведено в таблицю (додається). Як видно з таблиці, абразивна здатність пасти збільшилась у 1,8 раза. А параметр шорсткості Ra, мкм, знизився на 20%. Це вказує на те, що пропонована абразивна паста має високу абразивну здатність і якість обробленої поверхні і, як наслідок, високі експлуатаційні характеристики. Таблиця Об'єкт випробувань № п/п алмазні зерна 1 2 1 2 3 Абразивна 4 паста згідно 5 корисної 6 моделі 7 8 9 Абразивна паста за 10 прототипом Перевищення крихкості Показники ефективності вуглецевого зв'язуючого, алмазний пороабразивна параметр неалмазне вугверетенне олеїнова шок у ВИГЛЯДІ стеарин здатність, шорсткості, % лецеве зв'язуюче масло кислота гранул мг Ra, мкм 4 6 11 5 7 8 10 9 25 20 27 4 49 175,5 0,040 25 5 25 40 5 0,041 ЗО 20 174,3 л 50 ЗО 10 3 0,041 зо 173,2 25 27 50 4 93 0 19 25 0 054 25 0,5 27 4 68,5 25 92 8 0 054 25 20 20 4 56 25 92,5 0,055 25 35 20 4 41 92,1 25 0,055 25 27 20 1,5 51,5 92,0 25 0,056 25 20 27 6,0 47 25 91,6 0,057 61* 12 33 4 ("стеарин і 96,3 0,050 добавки) Співвідношення компонентів у Співвідношення компонентів абразивної пасти, гранулах, мас "А мас% 3 75 95 50 75 75 75 75 75 75 Комп'ютерна верстка А. Крижанівський Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAn abrasive paste
Автори англійськоюNovikov Mykola Vasyliovych, Nikitin Yurii Ivanovych, Bohatyriova Halyna Pavlivna, Poltoratskyi Volodymyr Hryhorovych, Murovskyi Valerii Oleksandrovych, Skolota Anatolii Oleksandrovych
Назва патенту російськоюАбразивная паста
Автори російськоюНовиков Николай Васильевич, Никитин Юрий Иванович, Богатирева Галина Павловна, Богатырева Галина Павловна, Богатырёва Галина Павловна, Полторацкий Владимир Григорьевич, Муровский Валерий Александрович, Сколота Анатолий Александрович
МПК / Мітки
МПК: C09G 1/00
