Плоский дилатометр

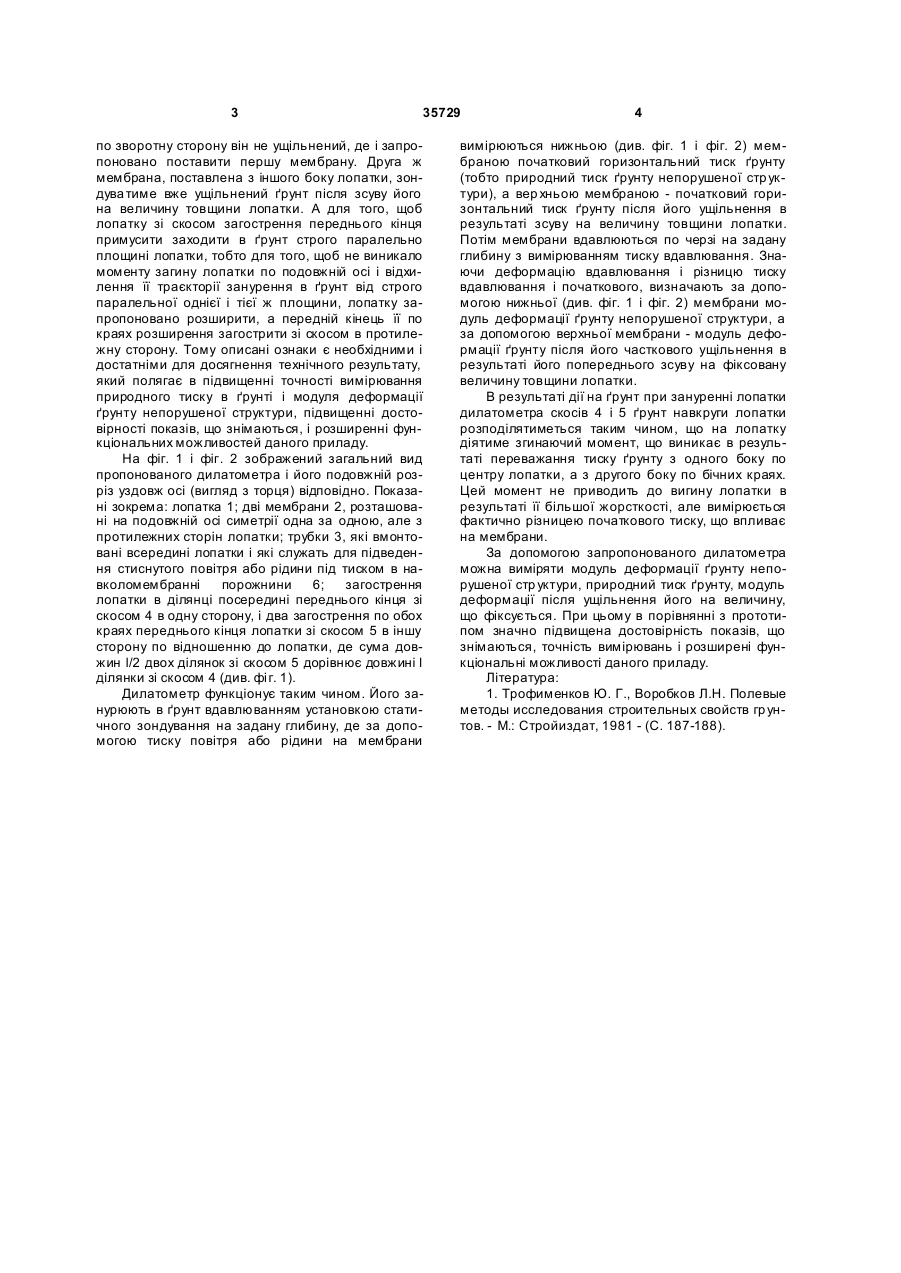

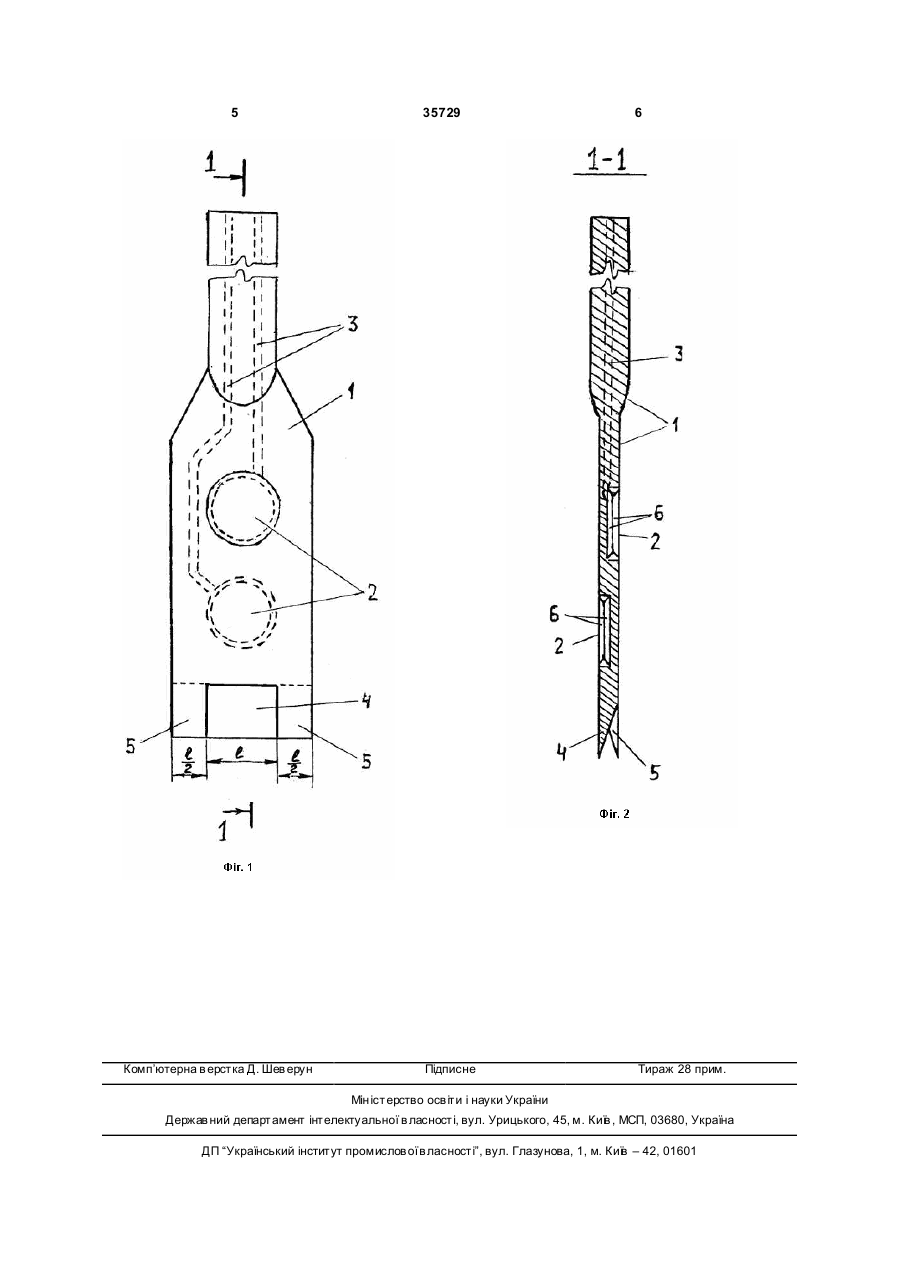

Плоский дилатометр, що включає плоску коробочку у формі звичайної вузької лопатки, в бічній стінці якої є висувна мембрана діаметром приблизно 5-6 см, що служить для вдавлювання в ґрунт шля хом подачі по гнучкому шлангу, розташованому усередині лопатки, стиснутого повітря 3 35729 по зворотну сторону він не ущільнений, де і запропоновано поставити першу мембрану. Друга ж мембрана, поставлена з іншого боку лопатки, зондува тиме вже ущільнений ґрунт після зсуву його на величину товщини лопатки. А для того, щоб лопатку зі скосом загострення переднього кінця примусити заходити в ґрунт строго паралельно площині лопатки, тобто для того, щоб не виникало моменту загину лопатки по подовжній осі і відхилення її траєкторії занурення в ґрунт від строго паралельної однієї і тієї ж площини, лопатку запропоновано розширити, а передній кінець її по краях розширення загострити зі скосом в протилежну сторону. Тому описані ознаки є необхідними і достатніми для досягнення технічного результату, який полягає в підвищенні точності вимірювання природного тиску в ґрунті і модуля деформації ґрунту непорушеної структури, підвищенні достовірності показів, що знімаються, і розширенні функціональних можливостей даного приладу. На фіг. 1 і фіг. 2 зображений загальний вид пропонованого дилатометра і його подовжній розріз уздовж осі (вигляд з торця) відповідно. Показані зокрема: лопатка 1; дві мембрани 2, розташовані на подовжній осі симетрії одна за одною, але з протилежних сторін лопатки; трубки 3, які вмонтовані всередині лопатки і які служать для підведення стиснутого повітря або рідини під тиском в навколомембранні порожнини 6; загострення лопатки в ділянці посередині переднього кінця зі скосом 4 в одну сторону, і два загострення по обох краях переднього кінця лопатки зі скосом 5 в іншу сторону по відношенню до лопатки, де сума довжин l/2 двох ділянок зі скосом 5 дорівнює довжині l ділянки зі скосом 4 (див. фі г. 1). Дилатометр функціонує таким чином. Його занурюють в ґрунт вдавлюванням установкою статичного зондування на задану глибину, де за допомогою тиску повітря або рідини на мембрани 4 вимірюються нижньою (див. фіг. 1 і фіг. 2) мембраною початковий горизонтальний тиск ґрунту (тобто природний тиск ґрунту непорушеної стр уктури), а вер хньою мембраною - початковий горизонтальний тиск ґрунту після його ущільнення в результаті зсуву на величину товщини лопатки. Потім мембрани вдавлюються по черзі на задану глибину з вимірюванням тиску вдавлювання. Знаючи деформацію вдавлювання і різницю тиску вдавлювання і початкового, визначають за допомогою нижньої (див. фіг. 1 і фіг. 2) мембрани модуль деформації ґрунту непорушеної структури, а за допомогою верхньої мембрани - модуль деформації ґрунту після його часткового ущільнення в результаті його попереднього зсуву на фіксовану величину товщини лопатки. В результаті дії на ґрунт при зануренні лопатки дилатометра скосів 4 і 5 ґрунт навкруги лопатки розподілятиметься таким чином, що на лопатку діятиме згинаючий момент, що виникає в результаті переважання тиску ґрунту з одного боку по центру лопатки, а з другого боку по бічних краях. Цей момент не приводить до вигину лопатки в результаті її більшої жорсткості, але вимірюється фактично різницею початкового тиску, що впливає на мембрани. За допомогою запропонованого дилатометра можна виміряти модуль деформації ґрунту непорушеної стр уктури, природний тиск ґрунту, модуль деформації після ущільнення його на величину, що фіксується. При цьому в порівнянні з прототипом значно підвищена достовірність показів, що знімаються, точність вимірювань і розширені функціональні можливості даного приладу. Література: 1. Трофименков Ю. Г., Воробков Л.Н. Полевые методы исследования строительных свойств гр унтов. - М.: Стройиздат, 1981 - (С. 187-188). 5 Комп’ютерна в ерстка Д. Шев ерун 35729 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
