Привід круглов’язальної машини

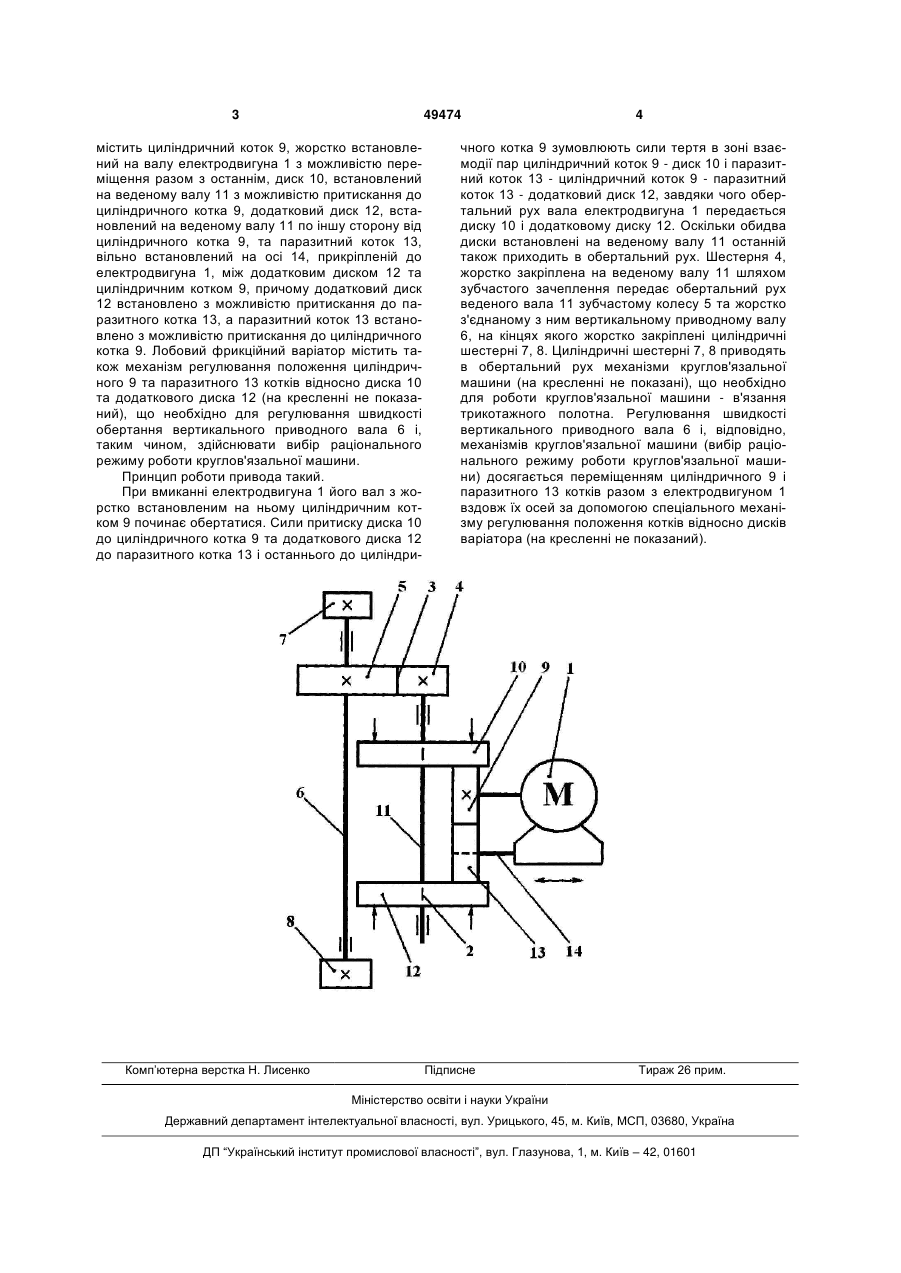

Привід круглов'язальної машини, що містить електродвигун, варіатор та зубчасту передачу, за допомогою яких електродвигун з'єднаний з вертикальним приводним валом, на кінцях останнього жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що варіатор вибрано двопотоковим лобовим фрикційним. (19) (21) u200912639 (22) 07.12.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 49474 містить циліндричний коток 9, жорстко встановлений на валу електродвигуна 1 з можливістю переміщення разом з останнім, диск 10, встановлений на веденому валу 11 з можливістю притискання до циліндричного котка 9, додатковий диск 12, встановлений на веденому валу 11 по іншу сторону від циліндричного котка 9, та паразитний коток 13, вільно встановлений на осі 14, прикріпленій до електродвигуна 1, між додатковим диском 12 та циліндричним котком 9, причому додатковий диск 12 встановлено з можливістю притискання до паразитного котка 13, а паразитний коток 13 встановлено з можливістю притискання до циліндричного котка 9. Лобовий фрикційний варіатор містить також механізм регулювання положення циліндричного 9 та паразитного 13 котків відносно диска 10 та додаткового диска 12 (на кресленні не показаний), що необхідно для регулювання швидкості обертання вертикального приводного вала 6 і, таким чином, здійснювати вибір раціонального режиму роботи круглов'язальної машини. Принцип роботи привода такий. При вмиканні електродвигуна 1 його вал з жорстко встановленим на ньому циліндричним котком 9 починає обертатися. Сили притиску диска 10 до циліндричного котка 9 та додаткового диска 12 до паразитного котка 13 і останнього до циліндри Комп’ютерна верстка Н. Лиcенко 4 чного котка 9 зумовлюють сили тертя в зоні взаємодії пар циліндричний коток 9 - диск 10 і паразитний коток 13 - циліндричний коток 9 - паразитний коток 13 - додатковий диск 12, завдяки чого обертальний рух вала електродвигуна 1 передається диску 10 і додатковому диску 12. Оскільки обидва диски встановлені на веденому валу 11 останній також приходить в обертальний рух. Шестерня 4, жорстко закріплена на веденому валу 11 шляхом зубчастого зачеплення передає обертальний рух веденого вала 11 зубчастому колесу 5 та жорстко з'єднаному з ним вертикальному приводному валу 6, на кінцях якого жорстко закріплені циліндричні шестерні 7, 8. Циліндричні шестерні 7, 8 приводять в обертальний рух механізми круглов'язальної машини (на кресленні не показані), що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Регулювання швидкості вертикального приводного вала 6 і, відповідно, механізмів круглов'язальної машини (вибір раціонального режиму роботи круглов'язальної машини) досягається переміщенням циліндричного 9 і паразитного 13 котків разом з електродвигуном 1 вздовж їх осей за допомогою спеціального механізму регулювання положення котків відносно дисків варіатора (на кресленні не показаний). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
