Пристрій для визначення теплопровідності листових матеріалів
Номер патенту: 49495
Опубліковано: 26.04.2010
Автори: Лисенко Оксана Миколаївна, Марчевський Віктор Миколайович
Формула / Реферат
Пристрій для визначення теплопровідності листових матеріалів, що містить циліндричний корпус з суцільним дном, заповнений дисками з відомою теплопровідністю і закріпленими на їх поверхні термопарами, між дисками розміщений зразок досліджуваного матеріалу, який відрізняється тим, що між дном корпусу і дисками розміщений шар із металевих сіток, виготовлених із теплопровідного матеріалу, наприклад з міді.
Текст

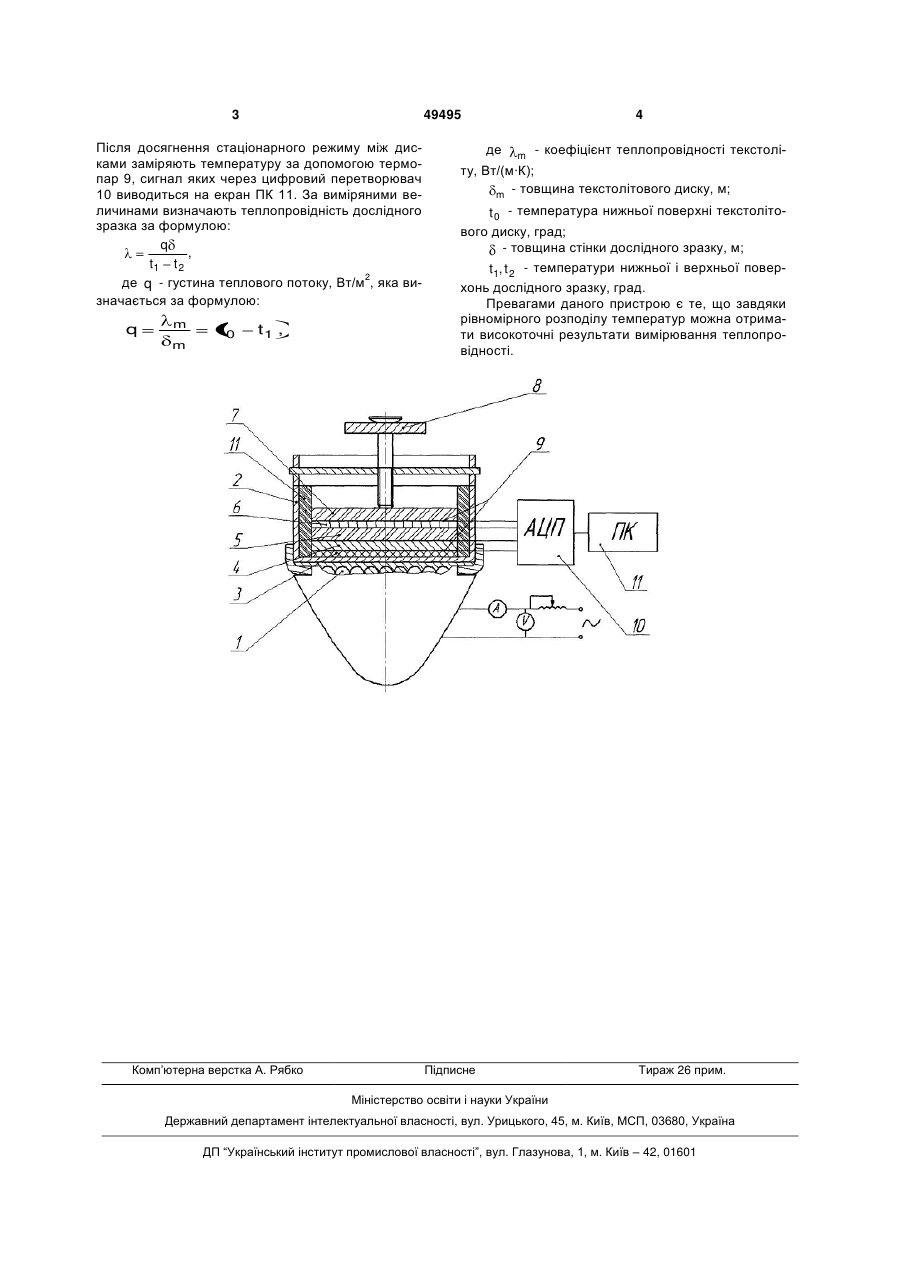

Пристрій для визначення теплопровідності листових матеріалів, що містить циліндричний корпус з суцільним дном, заповнений дисками з відомою теплопровідністю і закріпленими на їх поверхні термопарами, між дисками розміщений зразок досліджуваного матеріалу, який відрізняється тим, що між дном корпусу і дисками розміщений шар із металевих сіток, виготовлених із теплопровідного матеріалу, наприклад з міді. (19) (21) u200913069 (22) 15.12.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) МАРЧЕВСЬКИЙ ВІКТОР МИКОЛАЙОВИЧ, ЛИСЕНКО ОКСАНА МИКОЛАЇВНА (73) МАРЧЕВСЬКИЙ ВІКТОР МИКОЛАЙОВИЧ, ЛИСЕНКО ОКСАНА МИКОЛАЇВНА 3 49495 Після досягнення стаціонарного режиму між дисками заміряють температуру за допомогою термопар 9, сигнал яких через цифровий перетворювач 10 виводиться на екран ПК 11. За виміряними величинами визначають теплопровідність дослідного зразка за формулою: q , t1 t 2 де q - густина теплового потоку, Вт/м2, яка визначається за формулою: q m t0 t1 , m Комп’ютерна верстка А. Рябко 4 де m - коефіцієнт теплопровідності текстоліту, Вт/(м∙К); m - товщина текстолітового диску, м; t 0 - температура нижньої поверхні текстолітового диску, град; - товщина стінки дослідного зразку, м; t1, t 2 - температури нижньої і верхньої поверхонь дослідного зразку, град. Превагами даного пристрою є те, що завдяки рівномірного розподілу температур можна отримати високоточні результати вимірювання теплопровідності. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of heat conductivity of sheet materials
Автори англійськоюMarchevskyi Viktor Mykolaiovych, Lysenko Oksana Mykolaivna
Назва патенту російськоюУстройство для определения теплопроводности листовых материалов
Автори російськоюМарчевский Виктор Николаевич, Лысенко Оксана Николаевна
МПК / Мітки
МПК: G01N 25/18
Мітки: пристрій, теплопровідності, матеріалів, листових, визначення
