Конусна дробарка
Номер патенту: 49716
Опубліковано: 11.05.2010
Автори: Єременко Олександр Іванович, Василюк Володимир Іванович, Пасічник Юрій Леонідович, Шаблій Микола Евдокимович, Ікальчик Микола Іванович
Формула / Реферат
Конусна дробарка, що містить корпус, обладнаний зовнішнім і внутрішнім конусами, на яких встановлений бункер із живильником, в нижній частині розміщений привід і регулювальний пристрій, яка відрізняється тим, що робочі поверхні зовнішнього і внутрішнього конусів утворюють клиноподібний зазор, а в середній частині внутрішнього конуса виконана канавка напівкруглої форми з фаскою в нижній частині, а також осьові дугоподібні канавки.
Текст

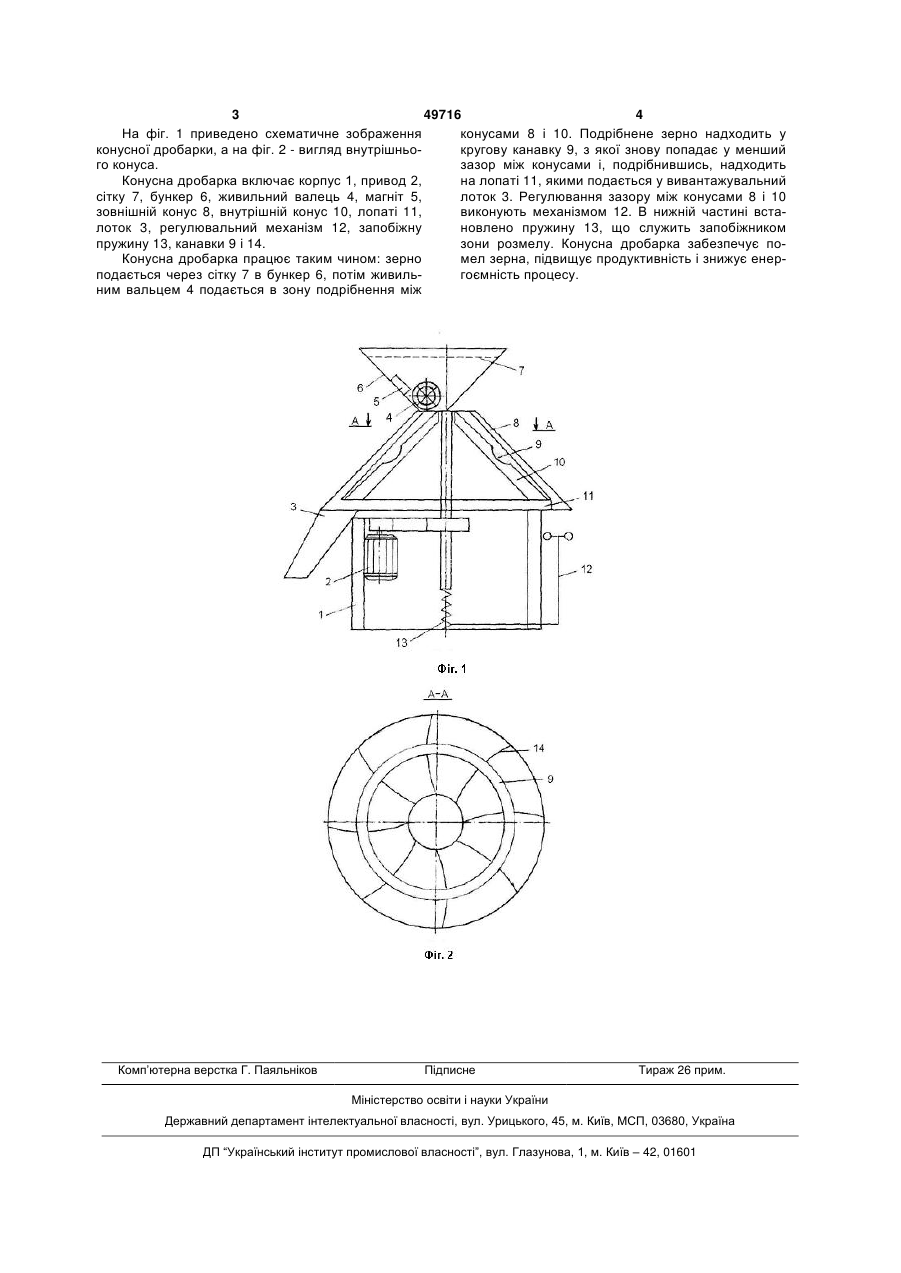

Конусна дробарка, що містить корпус, обладнаний зовнішнім і внутрішнім конусами, на яких встановлений бункер із живильником, в нижній частині розміщений привід і регулювальний пристрій, яка відрізняється тим, що робочі поверхні зовнішнього і внутрішнього конусів утворюють клиноподібний зазор, а в середній частині внутрішнього конуса виконана канавка напівкруглої форми з фаскою в нижній частині, а також осьові дугоподібні канавки. (19) (21) u200911335 (22) 06.11.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ЄРЕМЕНКО ОЛЕКСАНДР ІВАНОВИЧ, ШАБЛІЙ МИКОЛА ЕВДОКИМОВИЧ, ІКАЛЬЧИК МИКОЛА ІВАНОВИЧ, ВАСИЛЮК ВОЛОДИМИР ІВАНОВИЧ, ПАСІЧНИК ЮРІЙ ЛЕОНІДОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ 3 49716 4 На фіг. 1 приведено схематичне зображення конусами 8 і 10. Подрібнене зерно надходить у конусної дробарки, а на фіг. 2 - вигляд внутрішньокругову канавку 9, з якої знову попадає у менший го конуса. зазор між конусами і, подрібнившись, надходить Конусна дробарка включає корпус 1, привод 2, на лопаті 11, якими подається у вивантажувальний сітку 7, бункер 6, живильний валець 4, магніт 5, лоток 3. Регулювання зазору між конусами 8 і 10 зовнішній конус 8, внутрішній конус 10, лопаті 11, виконують механізмом 12. В нижній частині всталоток 3, регулювальний механізм 12, запобіжну новлено пружину 13, що служить запобіжником пружину 13, канавки 9 і 14. зони розмелу. Конусна дробарка забезпечує поКонусна дробарка працює таким чином: зерно мел зерна, підвищує продуктивність і знижує енерподається через сітку 7 в бункер 6, потім живильгоємність процесу. ним вальцем 4 подається в зону подрібнення між Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCone crusher
Автори англійськоюYeremenko Oleksandr Ivanovych, Shablii Mykola Yevdokymovych, Ikalchyk Mykola Ivanovych, Vasyliuk Volodymyr Ivanovych, Pasichnyk Yurii Leonidovych
Назва патенту російськоюКонусная дробилка
Автори російськоюЕременко Александр Иванович, Шаблий Николай Евдокимович, Икальчик Николай Иванович, Василюк Владимир Иванович, Пасичник Юрий Леонидович
МПК / Мітки
МПК: B02C 17/00
