Конусна дробарка

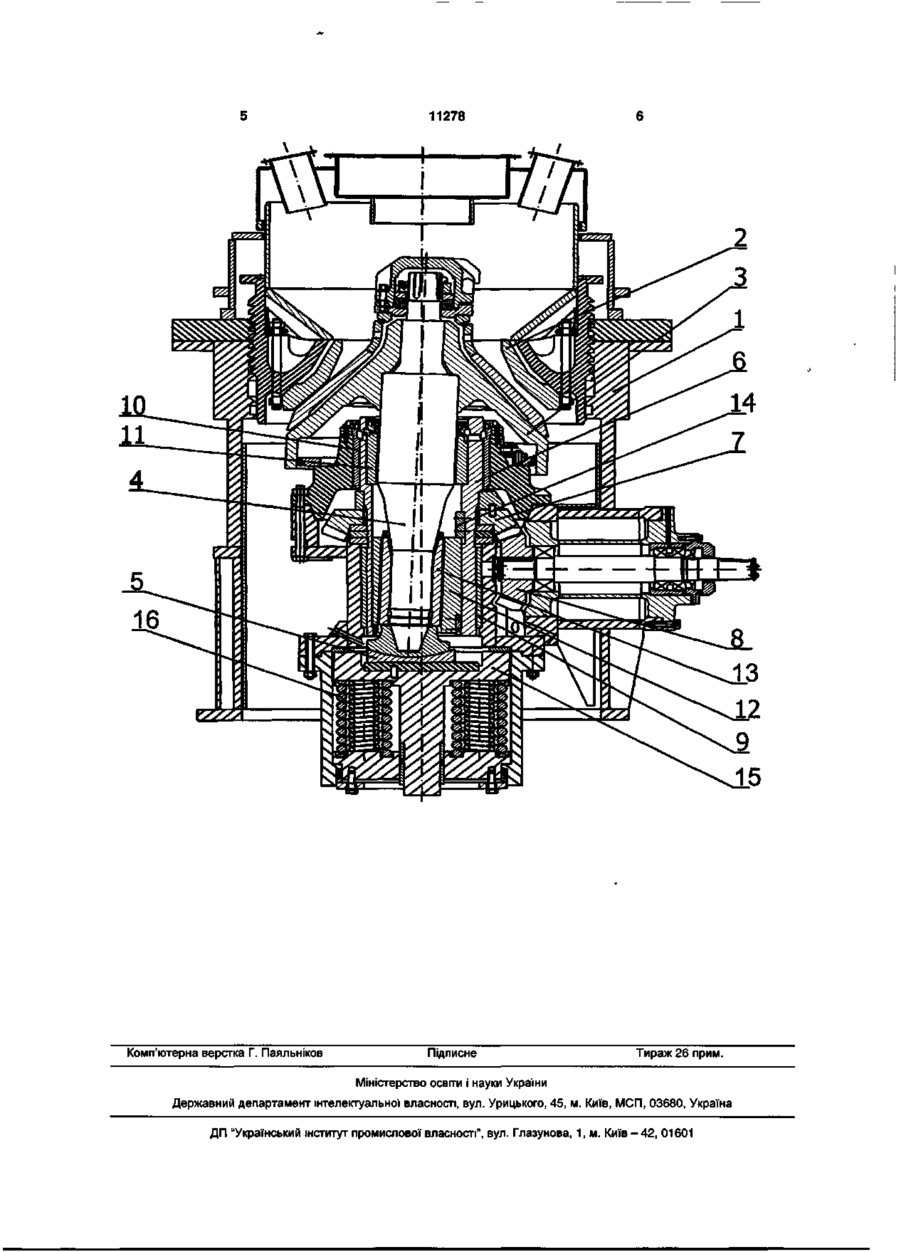

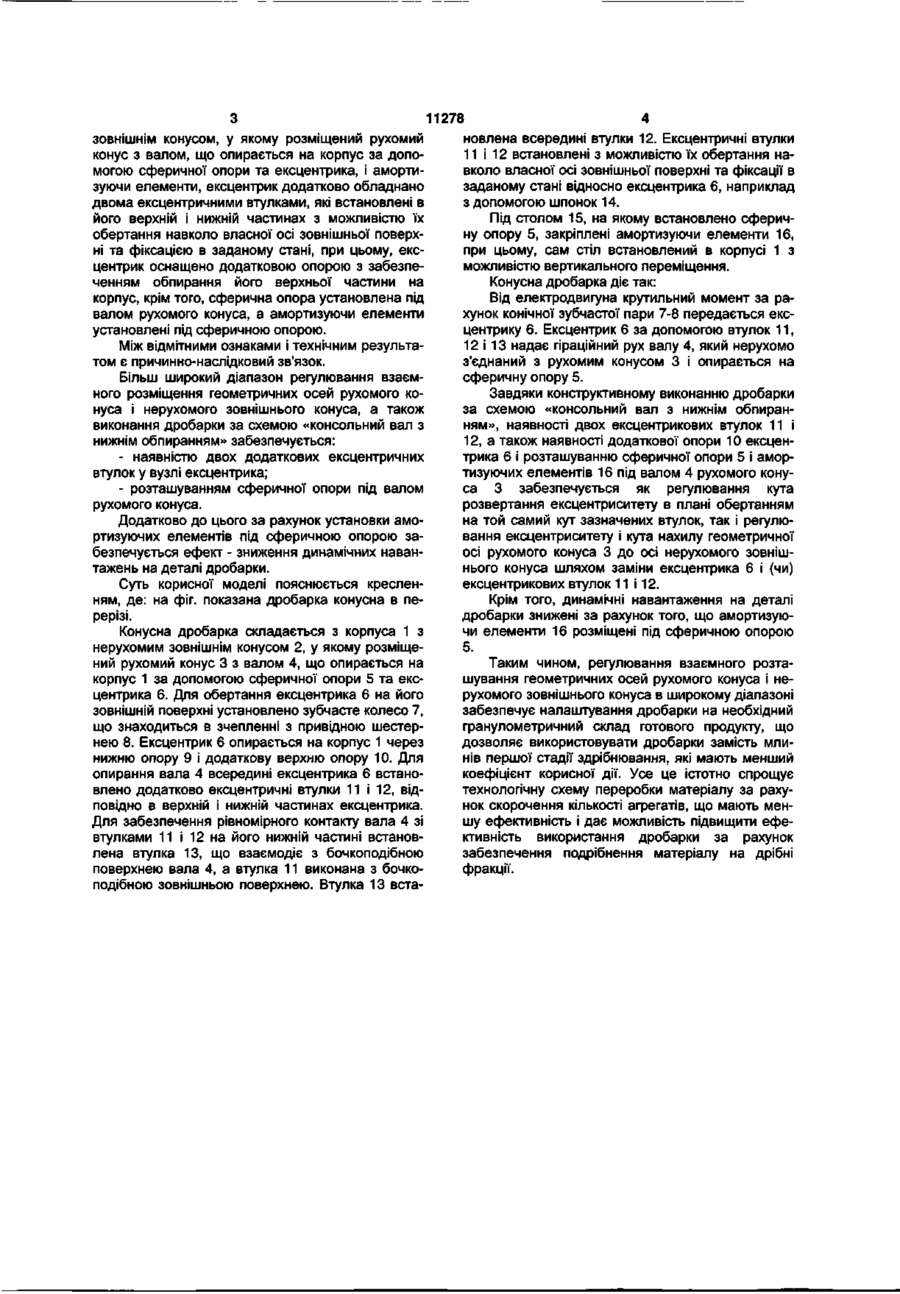

1 Конусна дробарка, що містить корпус з нерухомим ЗОВНІШНІМ конусом, у якому розміщений рухомий конус з валом, що опирається на корпус за допомогою сферичної опори та ексцентрика, і амортизуючі елементи, яка відрізняється тим, що ексцентрик додатково обладнано двома ексцентричними втулками, які встановлені в його верхній і нижній частинах з можливістю їх обертання навколо власної осі зовнішньої поверхні та фіксацією в заданому стані, при цьому ексцентрик оснащено додатковою опорою з забезпеченням обпирання його верхньої частини на корпус 2 Конусна дробарка за п 1, яка відрізняється тим, що сферична опора установлена під валом рухомого конуса 3 Конусна дробарка за пп 1 і 2, яка відрізняється тим, що амортизуючі елементи установлені під сферичною опорою Корисна модель відноситься до галузі подрібнення конусними ексцентриковими дробарками і може бути використана в гірничо-рудній, будівельній та інших галузях промисловості Відома дробарка середнього і дрібного подрібнення з діаметром основи рухомого конуса 2200мм, що включає корпус з нерухомим ЗОВНІШНІМ конусом, у якому розміщений рухомий конус з валом, що опирається на корпус за допомогою сферичної опори та ексцентрика, і амортизуючі елементи, [див, наприклад, «Конусні дробарки» авторів Ю А Муйземнек і ін Видавництво «Машинобудування», М-, 1970, стор 176, мал 105] У дробарках цієї конструкції конічний хвостовик вала рухомого конуса розміщений безпосередньо в ексцентрику, тому ексцентриковий вузол не забезпечує самоустановлювання елементів, що сполучаються, а це знижує надійність роботи Відома також конусна дробарка, що містить корпус з нерухомим ЗОВНІШНІМ конусом, у якому розміщений рухомий конус з валом, що опирається на корпус за допомогою сферичної опори та ексцентрика, і амортизуючі елементи Ексцентриковий вузол такої дробарки містить самоустановлювальний стакан (втулку) і розміщений у ньому хвостовик вала рухомого конуса, який має бочкоподібну шийку, що забезпечує самоустановлювання елементів, які сполучаються [див, наприклад, опис до авторського свідоцтва СРСР №1719055, МПК В02С2/04] По сукупності суттєвих ознак вищезгадана конусна дробарка є найбільш близькою до заявленої і може бути прийнятою за прототип Недолік відомої конструкції - відсутність регулювання ексцентриситету і взаємного розташування геометричних осей нерухомого зовнішнього конуса і рухомого конуса, що не дозволяє ефективно використовувати дробарку для подрібнення матеріалу на дрібні фракції Таке подрібнення на практиці звичайно виконується млинами першої стадії здрібнювання, що мають менший коефіцієнт корисної ди В основу корисної моделі покладена задача підвищити ефективність використання дробарки за рахунок забезпечення подрібнення матеріалу на дрібні фракції Ця задача вирішена за рахунок технічного результату, що полягає в забезпеченні можливості регулювання взаємного розташування геометричних осей нерухомого зовнішнього конуса і рухомого конуса у широкому діапазоні, у тому числі зміни кута між ними і розташування їх у різних площинах (схрещення осей) у конусній дробарці, виконаній за схемою «консольний вал з нижнім обпиранням» Для досягнення цього технічного результату в конусній дробарці, що містить корпус з нерухомим 00 N. CM о> 11278 зовнішнім конусом, у якому розміщений рухомий конус з валом, що опирається на корпус за допомогою сферичної опори та ексцентрика, і амортизуючи елементи, ексцентрик додатково обладнано двома ексцентричними втулками, які встановлені в його верхній і нижній частинах з можливістю їх обертання навколо власної осі зовнішньої поверхні та фіксацією в заданому стані, при цьому, ексцентрик оснащено додатковою опорою з забезпеченням обпирання його верхньої частини на корпус, крім того, сферична опора установлена під валом рухомого конуса, а амортизуючи елементи установлені під сферичною опорою. Між відмітними ознаками і технічним результатом є причинно-наслідковий зв'язок. Більш широкий діапазон регулювання взаємного розміщення геометричних осей рухомого конуса і нерухомого зовнішнього конуса, а також виконання дробарки за схемою «консольний вал з нижнім обпиранням» забезпечується: - наявністю двох додаткових ексцентричних втулок у вузлі ексцентрика; - розташуванням сферичної опори під валом рухомого конуса. Додатково до цього за рахунок установки амортизуючих елементів під сферичною опорою забезпечується ефект - зниження динамічних навантажень на деталі дробарки. Суть корисної моделі пояснюється кресленням, де: на фіг. показана дробарка конусна в перерізі. Конусна дробарка складається з корпуса 1 з нерухомим зовнішнім конусом 2, у якому розміщений рухомий конус 3 з валом 4, що опирається на корпус 1 за допомогою сферичної опори 5 та ексцентрика 6. Для обертання ексцентрика 6 на його зовнішній поверхні установлено зубчасте колесо 7, що знаходиться в зчепленні з привідною шестернею 8. Ексцентрик 6 опирається на корпус 1 через нижню опору 9 і додаткову верхню опору 10. Для опирання вала 4 всередині ексцентрика 6 встановлено додатково ексцентричні втулки 11 і 12, відповідно в верхній і нижній частинах ексцентрика. Для забезпечення рівномірного контакту вала 4 зі втулками 11 і 12 на його нижній частині встановлена втулка 13, що взаємодіє з бочкоподібною поверхнею вала 4, а втулка 11 виконана з бочкоподібною зовнішньою поверхнею. Втулка 13 вста новлена всередині втулки 12. Ексцентричні втулки 11 і 12 встановлені з можливістю їх обертання навколо власної осі зовнішньої поверхні та фіксації в заданому стані відносно ексцентрика 6, наприклад з допомогою шпонок 14. Під столом 15, на якому встановлено сферичну опору 5, закріплені амортизуючи елементи 16, при цьому, сам стіл встановлений в корпусі 1 з можливістю вертикального переміщення. Конусна дробарка діє так: Від електродвигуна крутильний момент за рахунок конічної зубчастої пари 7-8 передається ексцентрику 6. Ексцентрик 6 за допомогою втулок 11, 12 і 13 надає гіраційний рух валу 4, який нерухомо з'єднаний з рухомим конусом 3 і опирається на сферичну опору 5. Завдяки конструктивному виконанню дробарки за схемою «консольний вал з нижнім обпиранням», наявності двох ексцентрикових втулок 11 і 12, а також наявності додаткової опори 10 ексцентрика 6 і розташуванню сферичної опори 5 і амортизуючих елементів 16 під валом 4 рухомого конуса 3 забезпечується як регулювання кута розвертання ексцентриситету в плані обертанням на той самий кут зазначених втулок, так і регулювання ексцентриситету і кута нахилу геометричної осі рухомого конуса 3 до осі нерухомого зовнішнього конуса шляхом заміни ексцентрика 6 і (чи) ексцентрикових втулок 11 і 12. Крім того, динамічні навантаження на деталі дробарки знижені за рахунок того, що амортизуючи елементи 16 розміщені під сферичною опорою 5. Таким чином, регулювання взаємного розташування геометричних осей рухомого конуса і нерухомого зовнішнього конуса в широкому діапазоні забезпечує налаштування дробарки на необхідний гранулометричний склад готового продукту, що дозволяє використовувати дробарки замість млинів першої стадії здрібнювання, які мають менший коефіцієнт корисної дії. Усе це істотно спрощує технологічну схему переробки матеріалу за рахунок скорочення кількості агрегатів, що мають меншу ефективність і дає можливість підвищити ефективність використання дробарки за рахунок забезпечення подрібнення матеріалу на дрібні фракції. 11278 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
