З’єднання з натягом типу вал -маточина
Номер патенту: 49723
Опубліковано: 11.05.2010
Автори: Білостоцький Володимир Олександрович, Міняйло Анатолій Васильович
Формула / Реферат
З'єднання з натягом типу вал-маточина, що включає вал або вісь із напресованою маточиною, яке відрізняється тим, що вхідна частина посадкової поверхні маточини з однієї або двох сторін виконана у вигляді окремих кілець, розділених радіусними кільцевими канавками, при цьому ширина кільця повинна становити l=(0,1...0,2)d, де d - діаметр вала, а ширина канавки f=(0,25...0,5)l.
Текст

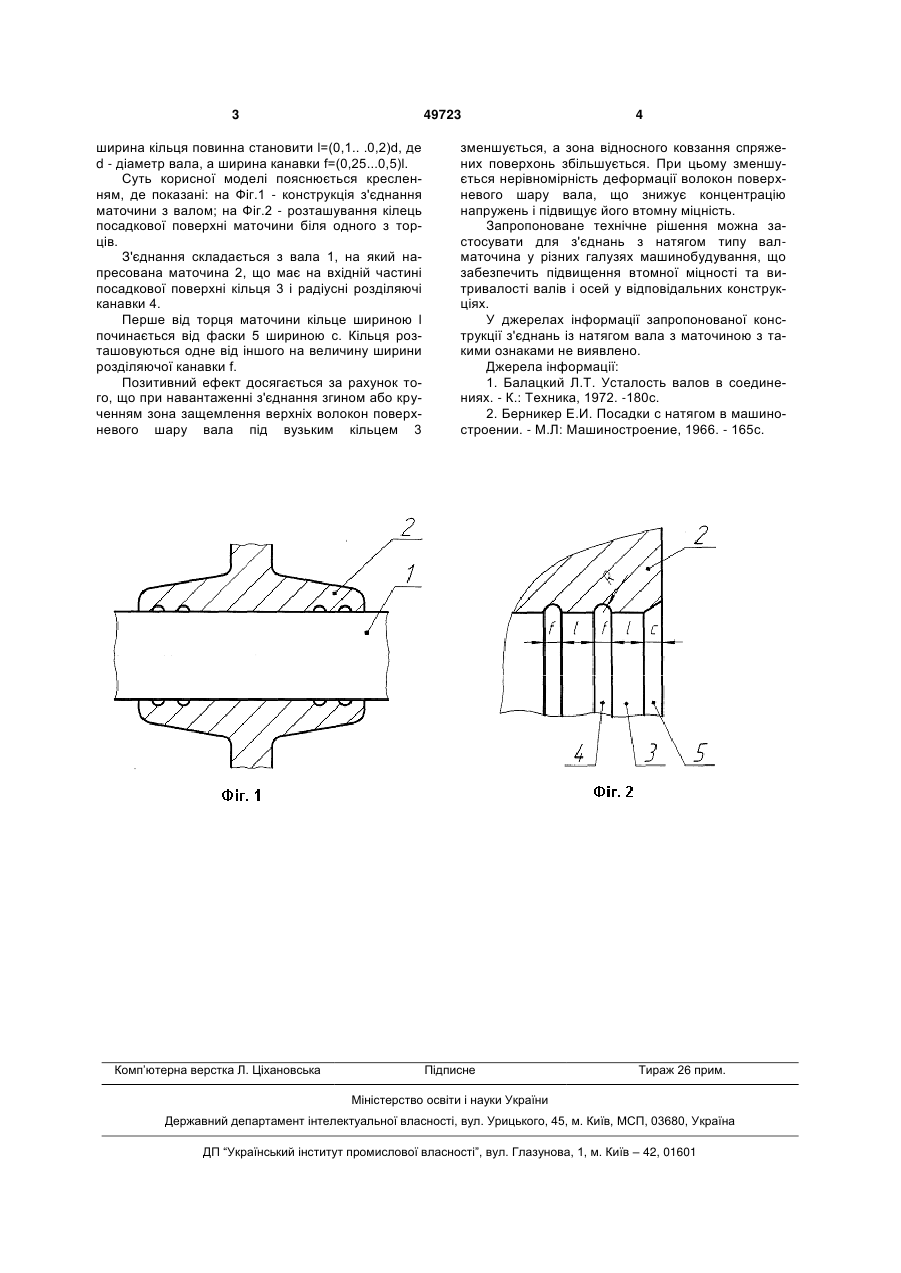

З'єднання з натягом типу вал-маточина, що включає вал або вісь із напресованою маточиною, яке відрізняється тим, що вхідна частина посадкової поверхні маточини з однієї або двох сторін виконана у вигляді окремих кілець, розділених радіусними кільцевими канавками, при цьому ширина кільця повинна становити l=(0,1...0,2)d, де d діаметр вала, а ширина канавки f=(0,25...0,5)l. (19) (21) u200911387 (22) 09.11.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) БІЛОСТОЦЬКИЙ ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, МІНЯЙЛО АНАТОЛІЙ ВАСИЛЬОВИЧ (73) БІЛОСТОЦЬКИЙ ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, МІНЯЙЛО АНАТОЛІЙ ВАСИЛЬОВИЧ 3 49723 ширина кільця повинна становити l=(0,1.. .0,2)d, де d - діаметр вала, а ширина канавки f=(0,25...0,5)l. Суть корисної моделі пояснюється кресленням, де показані: на Фіг.1 - конструкція з'єднання маточини з валом; на Фіг.2 - розташування кілець посадкової поверхні маточини біля одного з торців. З'єднання складається з вала 1, на який напресована маточина 2, що має на вхідній частині посадкової поверхні кільця 3 і радіусні розділяючі канавки 4. Перше від торця маточини кільце шириною l починається від фаски 5 шириною с. Кільця розташовуються одне від іншого на величину ширини розділяючої канавки f. Позитивний ефект досягається за рахунок того, що при навантаженні з'єднання згином або крученням зона защемлення верхніх волокон поверхневого шару вала під вузьким кільцем 3 Комп’ютерна верстка Л. Ціхановська 4 зменшується, а зона відносного ковзання спряжених поверхонь збільшується. При цьому зменшується нерівномірність деформації волокон поверхневого шару вала, що знижує концентрацію напружень і підвищує його втомну міцність. Запропоноване технічне рішення можна застосувати для з'єднань з натягом типу валматочина у різних галузях машинобудування, що забезпечить підвищення втомної міцності та витривалості валів і осей у відповідальних конструкціях. У джерелах інформації запропонованої конструкції з'єднань із натягом вала з маточиною з такими ознаками не виявлено. Джерела інформації: 1. Балацкий Л.Т. Усталость валов в соединениях. - К.: Техника, 1972. -180с. 2. Берникер Е.И. Посадки с натягом в машиностроении. - М.Л: Машиностроение, 1966. - 165с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConnection with tension of shaft-hub type
Автори англійськоюBilostotskyi Volodymyr Oleksandrovych, Miniailo Anatolii Vasyliovych
Назва патенту російськоюСоединение с натяжением типа вал-ступица
Автори російськоюБилостоцкий Владимир Александрович, Миняйло Анатолий Васильевич
МПК / Мітки
МПК: F16B 1/00
Мітки: типу, вал, натягом, з'єднання, маточина
Код посилання
<a href="https://ua.patents.su/2-49723-zehdnannya-z-natyagom-tipu-val-matochina.html" target="_blank" rel="follow" title="База патентів України">З’єднання з натягом типу вал -маточина</a>
З’єднання типу вал – маточина
Номер патенту: 20764
Опубліковано: 15.02.2007
Автори: Воробйов Андрєй Лєонідовіч, Воробйов Дмітрій Лєонідовіч, Мартиненко Сергій Анатолійович, Мартиненко Володимир Сергійович
МПК: F16D 1/06
Мітки: типу, маточина, з'єднання, вал
Формула / Реферат:
1. З'єднання типу вал - маточина, що включає вал, на якому виконана циліндрична ділянка, маточину, що змонтована на валу з утворенням кільцевого зазору між валом і маточиною в області циліндричної ділянки вала, зовнішню і внутрішню втулки з протилежно спрямованими конічними поверхнями, які встановлені в кільцевому зазорі між валом і маточиною з можливістю зустрічного переміщення і взаємодії конічними поверхнями, яке відрізняється тим, що...
З’єднання типу вал-маточина
Номер патенту: 23018
Опубліковано: 10.05.2007
Автори: Мартиненко Володимир Сергійович, Воробйов Дмітрій Лєонідовіч, Мартиненко Сергій Анатолійович, Воробйов Андрєй Лєонідовіч
МПК: F16D 1/06
Мітки: з'єднання, вал-маточина, типу
Формула / Реферат:
1. З'єднання типу вал-маточина, що включає вал, на якому виконані шліцьова і циліндрична ділянки, маточину, що змонтована на валу з утворенням кільцевого зазору між валом і маточиною в області циліндричної ділянки вала, зовнішню і внутрішню втулки з протилежно спрямованими конічними поверхнями, які встановлені в кільцевому зазорі між валом і маточиною з можливістю зустрічного переміщення і взаємодії конічними поверхнями, яке відрізняється...
З’єднання деталей з натягом і спосіб його здійснення
Номер патенту: 62373
Опубліковано: 15.12.2003
Автори: Оборський Іван Леонідович, Сігбатулін Олександр Томович, Кантур В'ячеслав Григорович, Кулюкін Сергій Васильович, Арпентьєв Борис Михайлович, Зенкін Анатолій Семенович, Носік Віктор Сергійович, Малиновський Микола Григорович, Андреєв Арнольд Георгійович
МПК: B23P 19/02, B23P 11/02
Мітки: здійснення, деталей, спосіб, натягом, з'єднання
Формула / Реферат:
1. З'єднання деталей з натягом, що містить бандаж з гребенем та центр, бандаж усередині посадкового отвору має два буртики - перший у площині гребеня та другий - з іншого боку, центр має посадкову поверхню з гострою кромкою з боку вхідної частини, яке відрізняється тим, що перший буртик розміщений від другого на відстані, яка менше довжини посадки на величину двостороннього осьового натягу, причому перший буртик має вертикальну твірну, а...
З’єднання деталей з натягом і спосіб його здійснення
Номер патенту: 46548
Опубліковано: 15.05.2002
Автори: Носік Віктор Сергійович, Оборський Іван Леонідович, Сібгатулін Олександр Томович, Зенкін Анатолій Семенович, Арпентьєв Борис Михайлович, Кантур В'ячеслав Григорович, Кулюкін Сергій Васильович, Малиновський Микола Григорович
МПК: B23P 11/02, B23P 19/02
Мітки: з'єднання, спосіб, здійснення, натягом, деталей
Формула / Реферат:
1. З'єднання деталей з натягом, що містить бандаж з центром, наприклад колеса, у якому бандаж має з одного боку усередині посадкового отвору буртик, а центр має посадкову циліндричну поверхню з гострою кромкою з боку вхідної частини, яке відрізняється тим, що бандаж оснащений додатковим буртиком, розташованим з іншої сторони усередині посадкового отвору бандажа, при цьому гостра кромка посадкової циліндричної поверхні центра з боку вхідної...
З`єднання деталей машин з натягом
Номер патенту: 23088
Опубліковано: 10.05.2007
Автори: Зенкін Микола Анатолійович, Піпа Борис Федорович, Марченко Анатолій Іванович
МПК: F16B 4/00
Мітки: натягом, деталей, з'єднання, машин
Формула / Реферат:
З'єднання деталей машин з натягом, що містить охоплювану деталь з робочою поверхнею та охоплюючу деталь, встановлену на робочій поверхні охоплюваної деталі, яке відрізняється тим, що робоча поверхня охоплюваної деталі має фрикційний шар, переважно композиційних алмазовмісних матеріалів.
