Пристрій для визначення теплопродукції гідробіологічних об`єктів

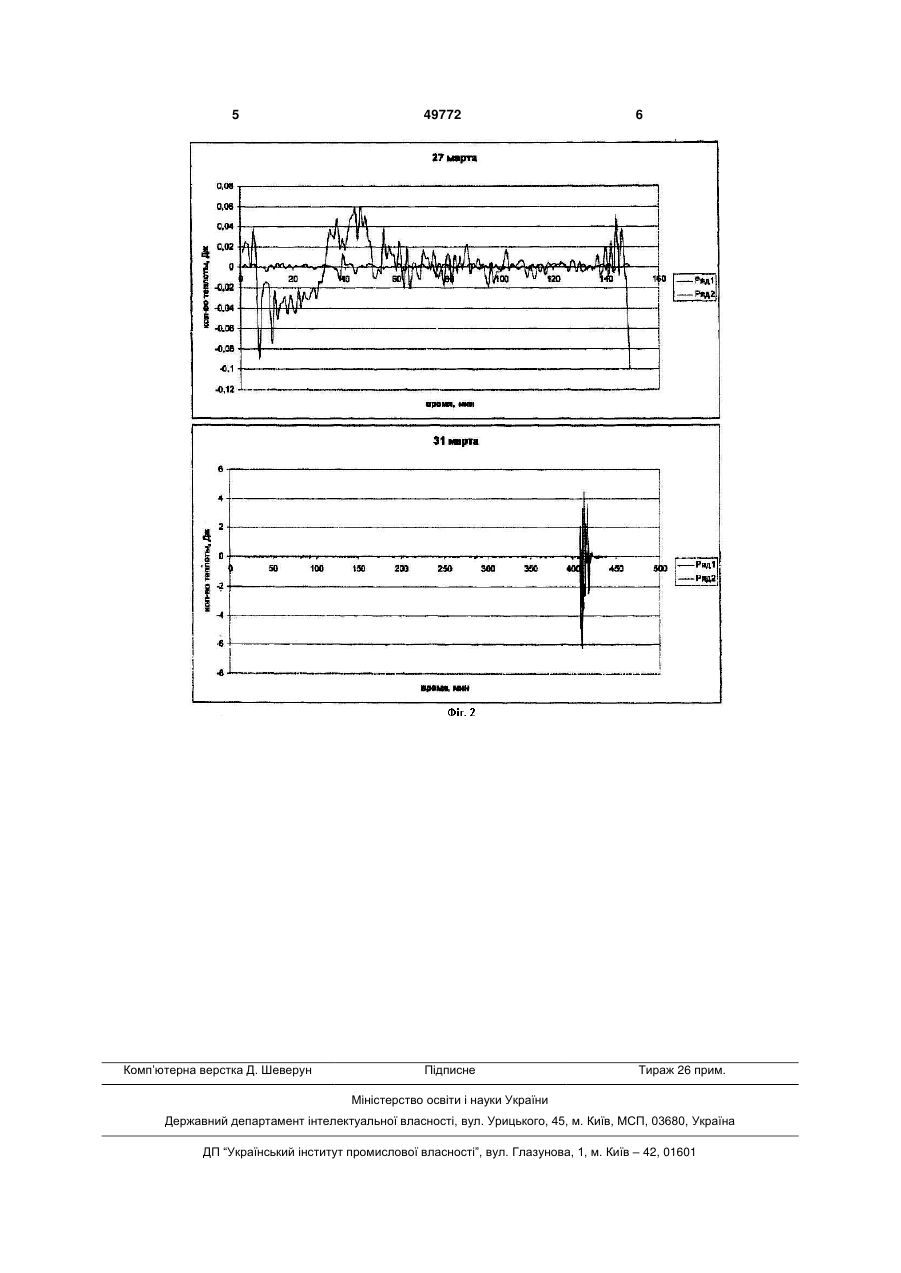

1. Пристрій для визначення теплопродукції гідробіологічних об'єктів, що містить термостат, 3 льний термостатований блок, а виміряна інформація поступає в комп'ютер. Використовані датчики поміщають як у воду, так і всередину біологічного об'єкту. Корисна модель пояснюється ілюстраціями. На Фіг. 1 - принципова схема пристрою; Фіг. 2 результати роботи пристрою. Вимірювальний термостатований блок 1 містить дві судини Дьюара - досвідчену і контрольну, об'ємом 422 мл кожна, в яких розміщені мініатюрні (1,5×2,0 мм) датчики температури Д1 і Д2 (тип Неll700), за допомогою яких в процесі експерименту знімають показники температури з точністю до 0,0001°С безпосередньо з об'єкту і у воді судини. З датчиків Д1 і Д2 інформація про зміни температури поступає на електронний цифровий перетворювач 2 для подальшої комп'ютерної обробки. При вимірюванні теплопродукції датчик розміщують усередині стулок, а у разі водоростевого мату - усередині скупчення водоростей. У перетворювачі 2 відбувається усереднювання значень, фільтрація приросту температури і графічна побудова теплопродукції з виводом на монітор комп'ютера 3. Перистальтичний насос 4 (тип Рр-2-15, Польща), продуктивність якого 250 мл/годину, забезпечує протоку води в системі. Це дозволяє проводити тривалі експерименти і використовувати судини і для респірометричних вимірювань, тобто оцінювати аеробний метаболізм. За допомогою підживлювальної термостатованої ємності з оксигенованою водою 5 підтримують життєдіяльність досліджуваних біологічних об'єктів. Пристрій працює таким чином. Для дослідження різнорозмірних устриць Crassostrea gigas. контрольний датчик температури Д1 розміщували у воді експериментальної судини, дослідний Д2 через отвір, просвердлений в стулці раковини устри 49772 4 ці, поміщали всередину раковини. Отримані результати вимірювань, після комп'ютерної обробки, представлені на Фіг. 2, де Ряд 1 - контроль, Ряд 2 дослід. Проведені експерименти показали можливість ефективного використання установки в гідробіологічних дослідженнях. Показники теплопродукції устриць, коливалися в межах, зміряних раніше для устриць (Hammen, 1979, 1980). При проведенні експериментів були відмічені коливання в швидкості росту температури, тобто теплопродукції, які, ймовірно, зв'язані, як і споживання кисню (Famme, 1980; Widdows et al., 1989), з ритмікою відкриття - закривання стулок. Використання пропонованої установки має переваги в тому, що вона дозволяє в режимі реального часу знімати і передавати на комп'ютер інформацію про зміни температури в судинах і в біологічному об'єкті. Використання двох датчиків дозволяє оцінювати різницю температур усередині об'єкту і в експериментальній судині, що розширює можливості інтерпретації отримуваних даних. При вирішенні різних завдань екології водоймищ стає можливою оцінка енергетичного метаболізму гідробіонтів, зокрема: - вивчення водоростевих матів і альгобактеріальних біоплівок, в яких протікають як аеробні, так і анаеробні процеси, де первинна продукція створюється в результаті оксигенного і аноксигенного фотосинтезу; - оцінка загального метаболізму в донних відкладеннях, де разом з аеробними процесами важливу роль грають і анаеробні, такі, зокрема, як сульфатредукція; - інтегральна оцінка загального обміну аеробних макроорганізмів, наприклад, молюсків в гіпоксійних і аноксійних умовах, коли в них задіюються і анаеробні метаболічні шляхи. 5 Комп’ютерна верстка Д. Шеверун 49772 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
