Буровий постав для нарізки шпура
Номер патенту: 49822
Опубліковано: 11.05.2010
Автори: Слащова Олена Анатоліївна, Філімонов Павло Євгенович, Курносов Сергій Анатолійович, Курносов Анатолій Тимофійович, Цікра Олександр Анатолійович, Возіянов Віктор Степанович, Слащов Ігор Миколайович
Формула / Реферат
Буровий постав для нарізки шпура, що містить штангу, адаптер, розміщений між штангою та буровою коронкою, встановлену з ексцентриситетом відносно адаптера, який відрізняється тим, що адаптер розміщено під кутом відносно осі штанги, при цьому відстань відхилення осі адаптера від осі штанги у площині розміщення бурової коронки рівна ексцентриситету розміщення бурової коронки, який спрямований в протилежний бік від напрямку відхилення осі адаптера і рівний 1,0-3,0 міліметрам.
Текст

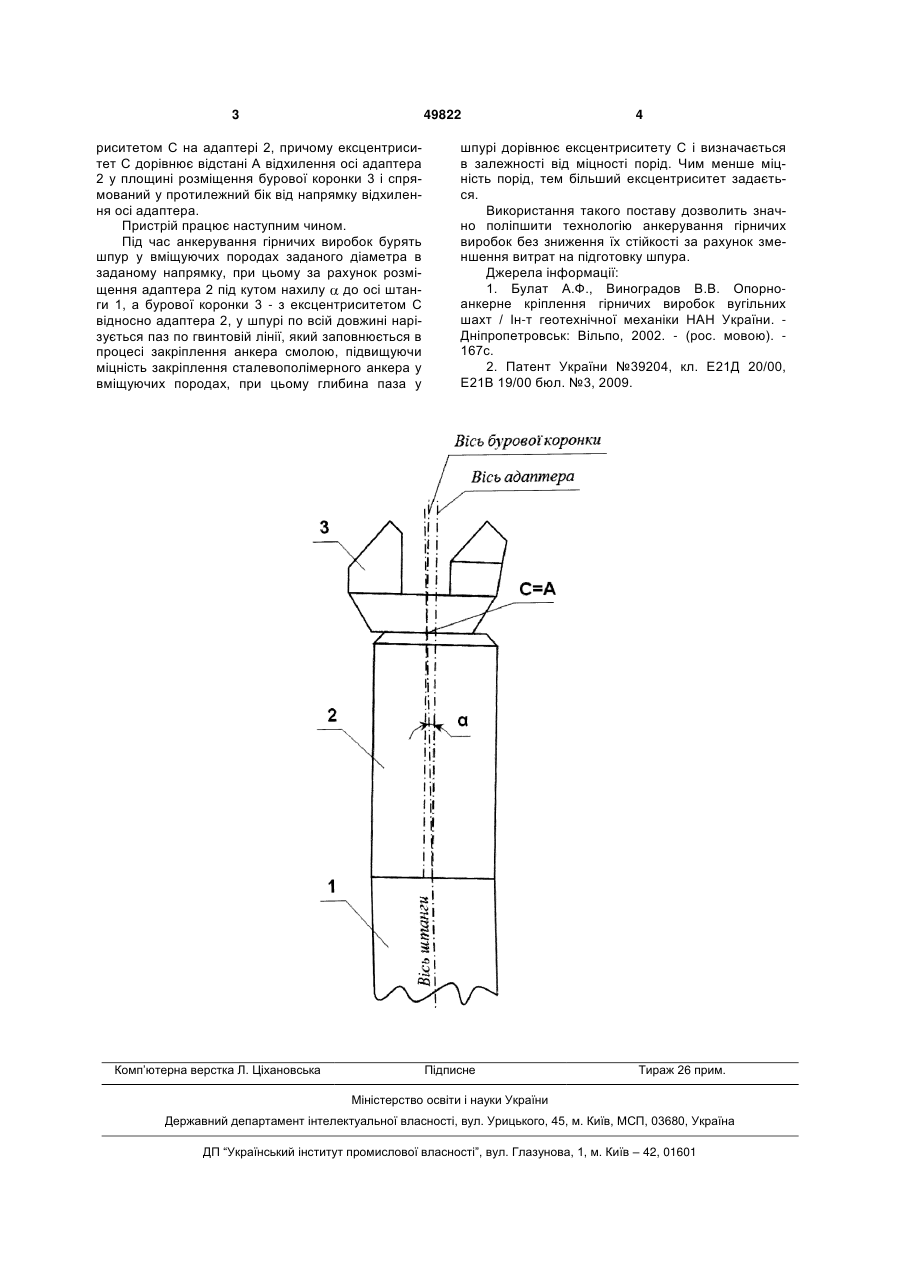

Буровий постав для нарізки шпура, що містить штангу, адаптер, розміщений між штангою та буровою коронкою, встановлену з ексцентриситетом відносно адаптера, який відрізняється тим, що адаптер розміщено під кутом відносно осі штанги, при цьому відстань відхилення осі адаптера від осі штанги у площині розміщення бурової коронки рівна ексцентриситету розміщення бурової коронки, який спрямований в протилежний бік від напрямку відхилення осі адаптера і рівний 1,0-3,0 міліметрам. (19) (21) u200912377 (22) 30.11.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ЦІКРА ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ФІЛІМОНОВ ПАВЛО ЄВГЕНОВИЧ, ВОЗІЯНОВ ВІКТОР СТЕПАНОВИЧ, КУРНОСОВ АНАТОЛІЙ ТИМОФІЙОВИЧ, КУРНОСОВ СЕРГІЙ АНАТОЛІЙОВИЧ, СЛАЩОВ ІГОР МИКОЛАЙОВИЧ, СЛАЩОВА ОЛЕНА АНАТОЛІЇВНА (73) ІНСТИТУТ ГЕОТЕХНІЧНОЇ МЕХАНІКИ ІМ. М.С. ПОЛЯКОВА НАН УКРАЇНИ 3 49822 риситетом С на адаптері 2, причому ексцентриситет С дорівнює відстані А відхилення осі адаптера 2 у площині розміщення бурової коронки 3 і спрямований у протилежний бік від напрямку відхилення осі адаптера. Пристрій працює наступним чином. Під час анкерування гірничих виробок бурять шпур у вміщуючих породах заданого діаметра в заданому напрямку, при цьому за рахунок розміщення адаптера 2 під кутом нахилу до осі штанги 1, а бурової коронки 3 - з ексцентриситетом С відносно адаптера 2, у шпурі по всій довжині нарізується паз по гвинтовій лінії, який заповнюється в процесі закріплення анкера смолою, підвищуючи міцність закріплення сталевополімерного анкера у вміщуючих породах, при цьому глибина паза у Комп’ютерна верстка Л. Ціхановська 4 шпурі дорівнює ексцентриситету С і визначається в залежності від міцності порід. Чим менше міцність порід, тем більший ексцентриситет задається. Використання такого поставу дозволить значно поліпшити технологію анкерування гірничих виробок без зниження їх стійкості за рахунок зменшення витрат на підготовку шпура. Джерела інформації: 1. Булат А.Ф., Виноградов В.В. Опорноанкерне кріплення гірничих виробок вугільних шахт / Ін-т геотехнічної механіки НАН України. Дніпропетровськ: Вільпо, 2002. - (рос. мовою). 167с. 2. Патент України №39204, кл. Е21Д 20/00, Е21В 19/00 бюл. №3, 2009. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrilling platform for blast hole cutting
Автори англійськоюTsikra Oleksandr Anatoliiovych, Filimonov Pavlo Yevhenovych, Vozianov Viktor Stepanovych, Kurnosov Anatolii Tymofiiovych, Kurnosov Serhii Anatoliiovyah, Slaschov Ihor Mykolaiovych, Slaschova Olena Anatoliivna
Назва патенту російськоюБуровой полок для нарезки шпура
Автори російськоюЦикра Александр Анатольевич, Филимонов Павел Евгеньевич, Возиянов Виктор Степанович, Курносов Анатолий Тимофеевич, Курносов Сергей Анатольевич, Слащов Игорь Николаевич, Слащова Елена Анатолиевна
МПК / Мітки
МПК: E21B 19/00, E21D 20/00
Мітки: буровий, постав, шпура, нарізки
