Випарник

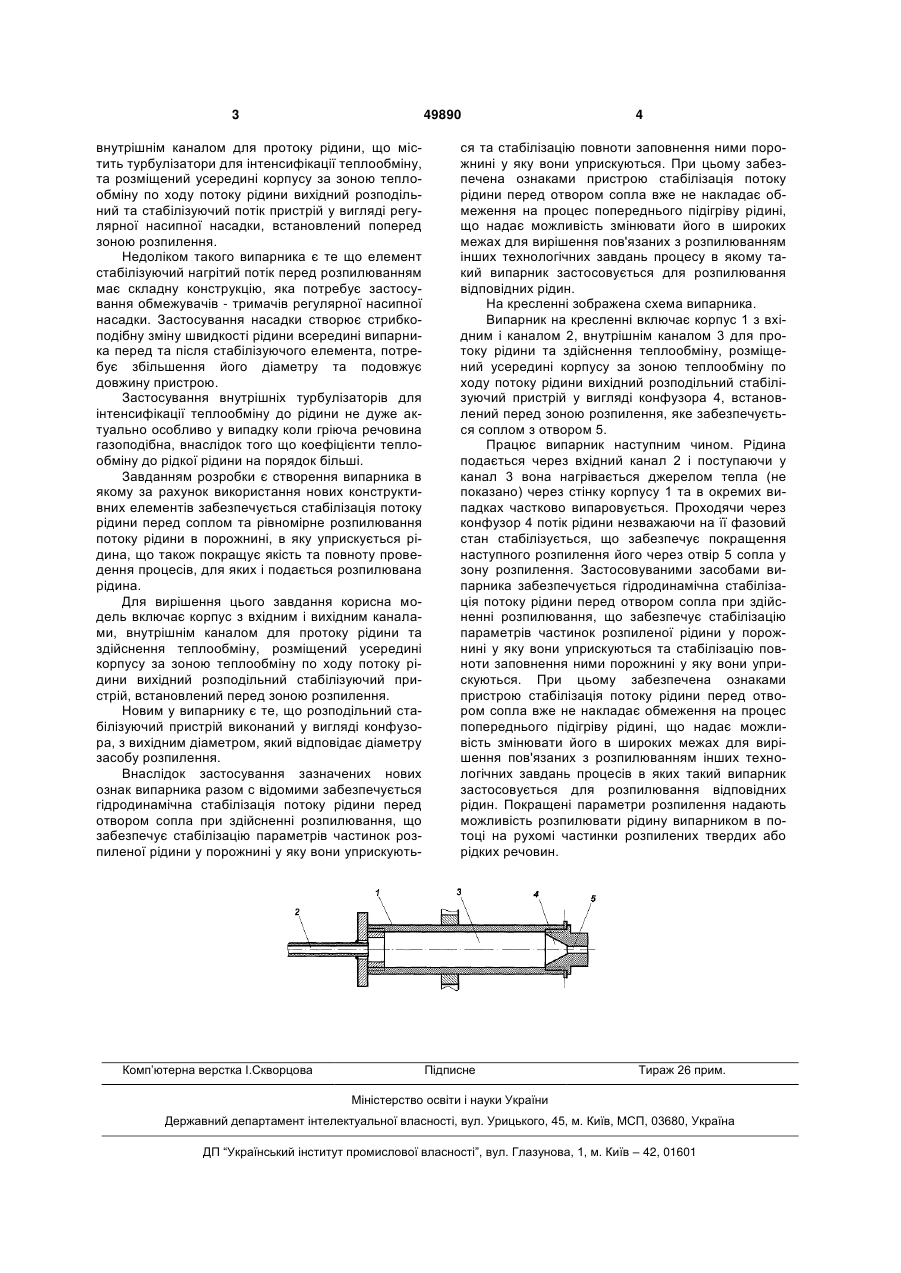

Випарник, який містить корпус з вхідним і вихідним каналами, внутрішнім каналом для протоку рідини та здійснення теплообміну, розміщений всередині корпусу за зоною теплообміну по ходу потоку рідини вихідний розподільний стабілізуючий пристрій, встановлений перед зоною розпилення, який відрізняється тим, що розподільний стабілізуючий пристрій виконаний у вигляді конфузора, з вихідним діаметром, який відповідає діаметру засобу розпилення. (19) (21) u200913372 (22) 23.12.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) АЛЄКСЄЄВА СВІТЛАНА МИКОЛАЇВНА, ХАРЛАМОВА ОЛЕНА ОЛЕКСАНДРІВНА, ОСТАПЕНКО В'ЯЧЕСЛАВ ОЛЕКСАНДРОВИЧ (73) АЛЄКСЄЄВА СВІТЛАНА МИКОЛАЇВНА, ХАРЛАМОВА ОЛЕНА ОЛЕКСАНДРІВНА, ОСТАПЕНКО В'ЯЧЕСЛАВ ОЛЕКСАНДРОВИЧ 3 49890 внутрішнім каналом для протоку рідини, що містить турбулізатори для інтенсифікації теплообміну, та розміщений усередині корпусу за зоною теплообміну по ходу потоку рідини вихідний розподільний та стабілізуючий потік пристрій у вигляді регулярної насипної насадки, встановлений поперед зоною розпилення. Недоліком такого випарника є те що елемент стабілізуючий нагрітий потік перед розпилюванням має складну конструкцію, яка потребує застосування обмежувачів - тримачів регулярної насипної насадки. Застосування насадки створює стрибкоподібну зміну швидкості рідини всередині випарника перед та після стабілізуючого елемента, потребує збільшення його діаметру та подовжує довжину пристрою. Застосування внутрішніх турбулізаторів для інтенсифікації теплообміну до рідини не дуже актуально особливо у випадку коли гріюча речовина газоподібна, внаслідок того що коефіцієнти теплообміну до рідкої рідини на порядок більші. Завданням розробки є створення випарника в якому за рахунок використання нових конструктивних елементів забезпечується стабілізація потоку рідини перед соплом та рівномірне розпилювання потоку рідини в порожнині, в яку уприскується рідина, що також покращує якість та повноту проведення процесів, для яких і подається розпилювана рідина. Для вирішення цього завдання корисна модель включає корпус з вхідним і вихідним каналами, внутрішнім каналом для протоку рідини та здійснення теплообміну, розміщений усередині корпусу за зоною теплообміну по ходу потоку рідини вихідний розподільний стабілізуючий пристрій, встановлений перед зоною розпилення. Новим у випарнику є те, що розподільний стабілізуючий пристрій виконаний у вигляді конфузора, з вихідним діаметром, який відповідає діаметру засобу розпилення. Внаслідок застосування зазначених нових ознак випарника разом с відомими забезпечується гідродинамічна стабілізація потоку рідини перед отвором сопла при здійсненні розпилювання, що забезпечує стабілізацію параметрів частинок розпиленої рідини у порожнині у яку вони уприскують Комп’ютерна верстка І.Скворцова 4 ся та стабілізацію повноти заповнення ними порожнині у яку вони уприскуються. При цьому забезпечена ознаками пристрою стабілізація потоку рідини перед отвором сопла вже не накладає обмеження на процес попереднього підігріву рідині, що надає можливість змінювати його в широких межах для вирішення пов'язаних з розпилюванням інших технологічних завдань процесу в якому такий випарник застосовується для розпилювання відповідних рідин. На кресленні зображена схема випарника. Випарник на кресленні включає корпус 1 з вхідним і каналом 2, внутрішнім каналом 3 для протоку рідини та здійснення теплообміну, розміщений усередині корпусу за зоною теплообміну по ходу потоку рідини вихідний розподільний стабілізуючий пристрій у вигляді конфузора 4, встановлений перед зоною розпилення, яке забезпечується соплом з отвором 5. Працює випарник наступним чином. Рідина подається через вхідний канал 2 і поступаючи у канал 3 вона нагрівається джерелом тепла (не показано) через стінку корпусу 1 та в окремих випадках частково випаровується. Проходячи через конфузор 4 потік рідини незважаючи на її фазовий стан стабілізується, що забезпечує покращення наступного розпилення його через отвір 5 сопла у зону розпилення. Застосовуваними засобами випарника забезпечується гідродинамічна стабілізація потоку рідини перед отвором сопла при здійсненні розпилювання, що забезпечує стабілізацію параметрів частинок розпиленої рідини у порожнині у яку вони уприскуються та стабілізацію повноти заповнення ними порожнині у яку вони уприскуються. При цьому забезпечена ознаками пристрою стабілізація потоку рідини перед отвором сопла вже не накладає обмеження на процес попереднього підігріву рідині, що надає можливість змінювати його в широких межах для вирішення пов'язаних з розпилюванням інших технологічних завдань процесів в яких такий випарник застосовується для розпилювання відповідних рідин. Покращені параметри розпилення надають можливість розпилювати рідину випарником в потоці на рухомі частинки розпилених твердих або рідких речовин. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
