Вітрильне озброєння судна “крилатий серафим”
Номер патенту: 34109
Опубліковано: 15.02.2001
Автори: Циганова Лілія Миколаївна, Циганова Анастасія Миколаївна, Циганов Вадим Миколайович, Циганов Микола Васильович
Текст

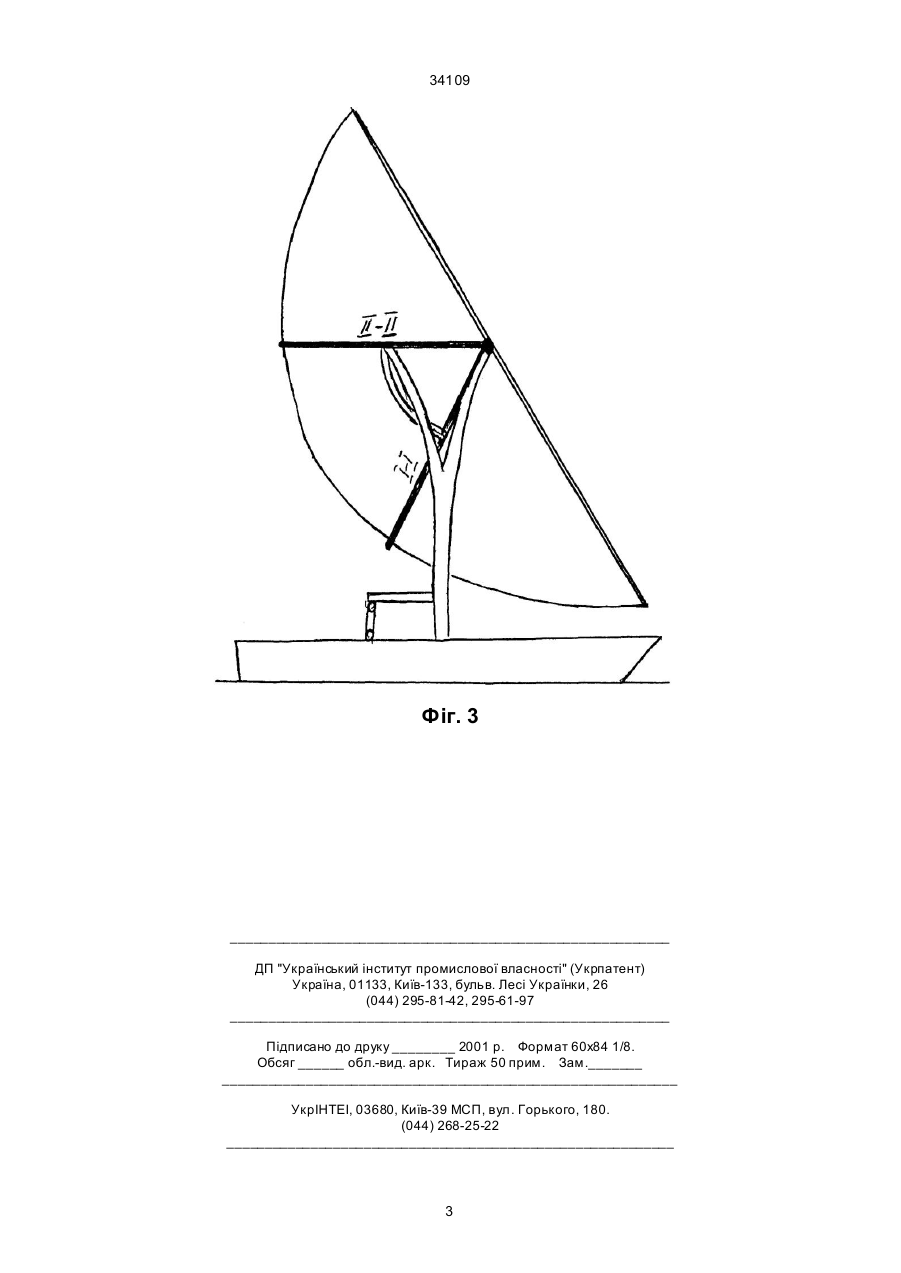

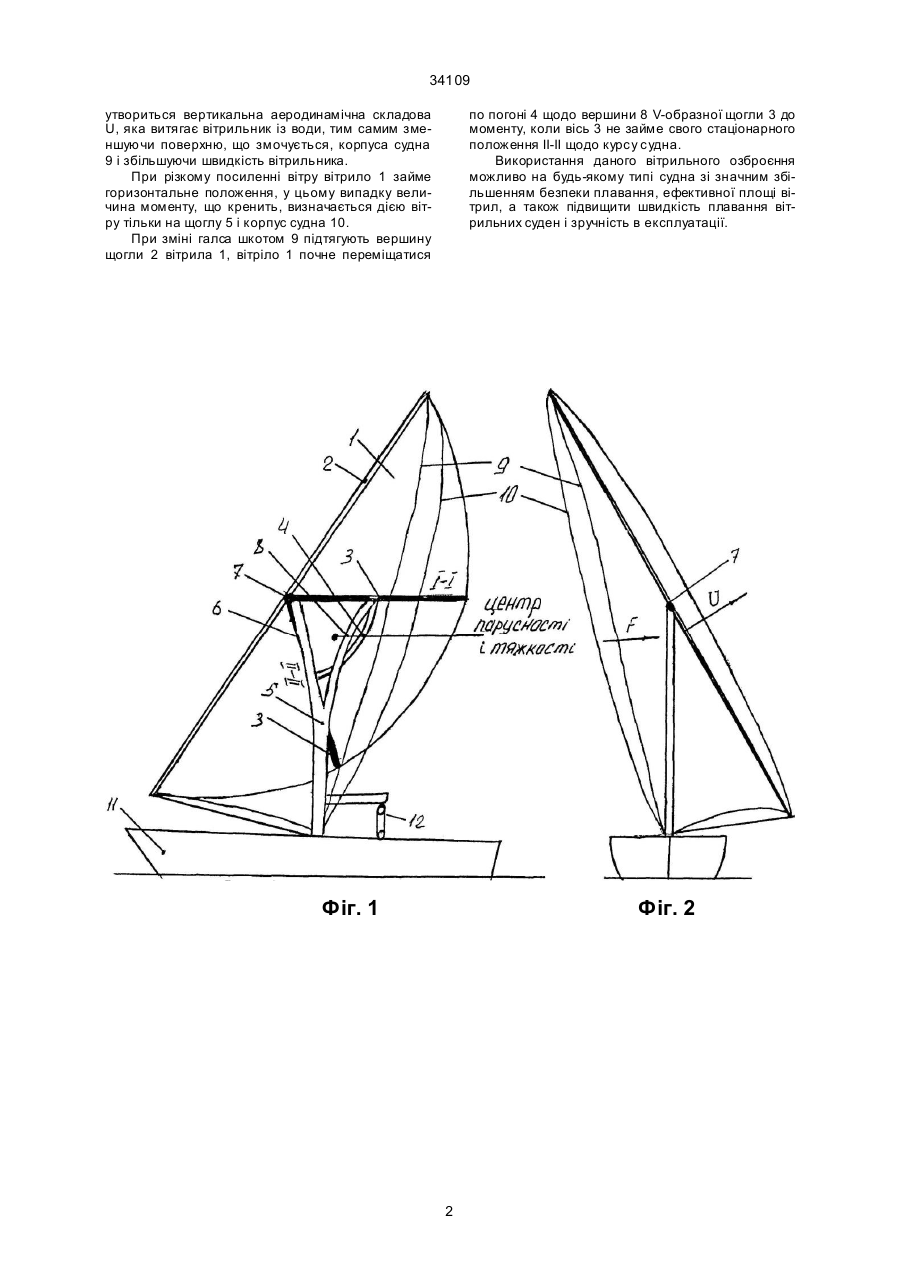

Вітрильне озброєння судна містить щоглу і встановлене на ній вітрило з можливістю повороту навколо горизонтально осі, що розташована вище центру парусності і центру тяжкості вітрила, відрізняється тим, що щогла виконана V-образної форми, а вітрило закріплене на одній вершині щогли шарнірно з можливістю переміщення по погоні щодо другої вершини, причому вітрило може бути виконане монопланом, біпланом або трипланом. (19) (21) 99063051 (22) 02.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Циганов Микола Васильович, Циганов Вадим Миколайович, Циганова Анастасія Миколаївна, Циганова Лілія Миколаївна (73) Циганов Микола Васильович, Циганов Вадим Миколайович, Циганова Анастасія Миколаївна, Циганова Лілія Миколаївна 34109 утвориться вертикальна аеродинамічна складова U, яка витягає вітрильник із води, тим самим зменшуючи поверхню, що змочується, корпуса судна 9 і збільшуючи швидкість вітрильника. При різкому посиленні вітру вітрило 1 займе горизонтальне положення, у цьому випадку величина моменту, що кренить, визначається дією вітру тільки на щоглу 5 і корпус судна 10. При зміні галса шкотом 9 підтягують вершину щогли 2 вітрила 1, вітріло 1 почне переміщатися по погоні 4 щодо вершини 8 V-образної щогли 3 до моменту, коли вісь 3 не займе свого стаціонарного положення II-II щодо курсу судна. Використання даного вітрильного озброєння можливо на будь-якому типі судна зі значним збільшенням безпеки плавання, ефективної площі вітрил, а також підвищити швидкість плавання вітрильних суден і зручність в експлуатації. Фіг. 1 Фіг. 2 2 34109 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюRig of ship “winged seraphim”
Автори англійськоюTsyhanov Mykola Vasyliovych, Tsyhanov Vadym Mykolaiovych, Tsyhanova Anastasiia Mykolaivna, Tsyhanova Liliia Mykolaivna
Назва патенту російськоюПарусное вооружение судна «крылатый серафим»
Автори російськоюЦыганов Николай Васильевич, Цыганов Вадим Николаевич, Цыганова Анастасия Николаевна, Цыганова Лилия Николаевна
МПК / Мітки
МПК: B63H 9/00
Мітки: вітрильне, озброєння, судна, крилатий, серафим
