Шихта для виготовлення вогнетривких виробів

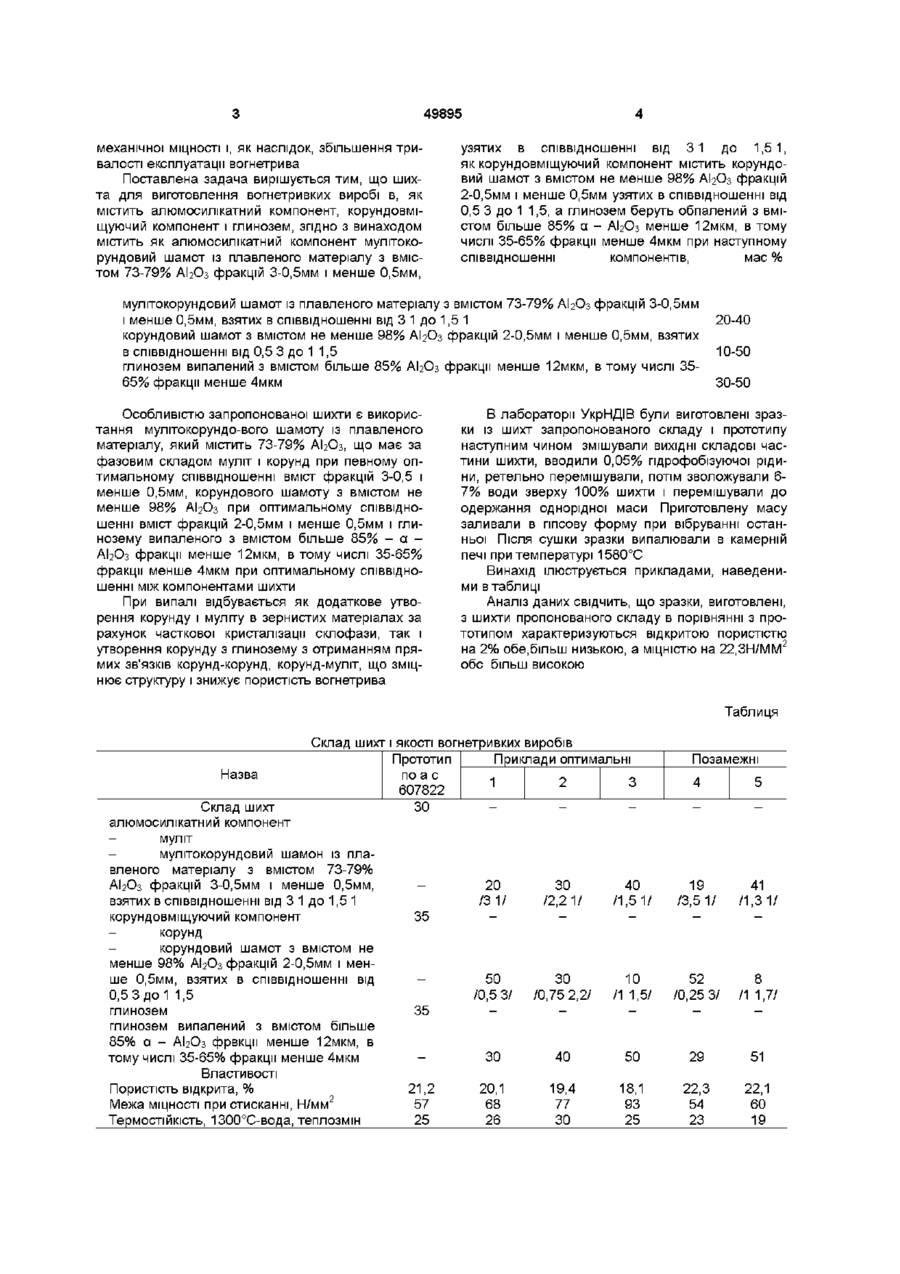

Шихта для виготовлення вогнетривких виробів, що містить алюмосилікатний компонент, корундовмісний компонент і глинозем, яка відрізняється тим, що вона містить як алюмосилікатний компонент мулітокорундовий шамот із плавленого матеріалу з вмістом 73-79% АЬОз фракцій 3-0,5мм і менше 0,5мм, взятих у співвідношенні від 3 1 до 1,5 1, як корундовмісний компонент вона містить корундовий шамот з вмістом не менше 98% АЬОз фракцій 2-0,5мм і менше 0,5 мм, взятих у співвідношенні від 0,5 3 до 1 1,5, а глинозем беруть випалений з вмістом більше 85% а- АЬОз фракції менше 12мкм, втому числі 35-65% фракції менше 4 мкм при наступному співвідношенні компонентів, мас % мулітокорундовий шамот із плавленого матеріалу з вмістом 73-79% АЬОз фракції 3-0,5 мм і менше 0,5 20-40 мм, взятих в співвідношенні від 3 1 до 1,5 1 корундовий шамот з вмістом не менше 98% АЬОз фракції 2-0,5 мм і 10-50 менше 0,5 мм, взятих в співвідношенні від 0,5 3 до 1 1,5 глинозем випалений з вмістом більше 85% а- АЬОз фракції менше 30-50 12 мкм, в тому числі 35-65% фракції менше 4 мкм О Винахід відноситься до промисловості вогнетривких матеріалів і може бути використаний в виробництві вогнетривів, призначених для служби в сталерозливних ківшах, міксерах, фідерних пристосуваннях скловарених печей і інше Вогнетриви, які експлуатуються на контакті з металами, шлаками, розплавами скла, повинні мати низьку пористість, високу МІЦНІСТЬ І термостійкість, що забезпечує їх тривалу експлуатацію Відома шихта для виготовлення вогнетривів, яка містить в мас % електрокорунд фракції 0,51,0мм - 20-40, золу-виніс 40-70 і глинозем 10-20 /автсвід СРСР 1344753,МКл С04 В 35/10 від 22 05 86 р / Вироби з даної шихти мають низьку відкриту пористість, високу МІЦНІСТЬ, але досягається це тим, що шихта вміщує золу-виніс із великою КІЛЬКІСТЮ низькоплавких домішок, які приводять при обпалу вогнетривів до утворення легкоплавких сполук Тобто даний компонент /зола-виніс з вмістом 23-32% АЬОз/ різко знижує службові якості вогнетривів, незважаючи на присутність корунду і глинозему з високим вмістом АЬОз /більше 98%/ В вогнетриві загальний вміст АЬОз становить 7884% Найбільш близьким за технічною суттю і досягнутим результатом є шихта для виготовлення вогнетривких виробів, яка містить в мас % 35-60 корундовміщуючого компонента, 15-30 - алюмосилікатного компонента і 25-35 -глинозему /автсвід СРСР 607822, 607822, М Кл С04 В 35/10 від 07 09 76 р / Однак вироби, виготовлені з даної шихти, хоч і мають високий вміст АЬОз /більше 91%/ і високу термостійкість /більше 25 водяних теплозмін від 1300°С/, однак мають високу відкриту пористість /більше 21,2%/ і недостатньо високу МІЦНІСТЬ /більше 57Н/мм2/ В основу винаходу поставлена мета створення шихти для виготовлення вогнетривких виробів в яких використовується мулітокорундовий шамот із плавленого матеріалу з вмістом 73-79% АЬОз фракційЗ-0,5мм і менше 0,5мм узятих в співвідношенні від 0,5 3 до 1 1,5, а також випаленого глинозему з вмістом більш 85% а - АЬОз фракції менше 12мкм, в тому числі 35-65% фракції 4мкм забезпечує зниження відкритої пористості, підвищення ю 00 49895 механічної МІЦНОСТІ і, як наслідок, збільшення тривалості експлуатації вогнетрива Поставлена задача вирішується тим, що шихта для виготовлення вогнетривких виробі в, як містить алюмосилікатний компонент, корундовміщуючий компонент і глинозем, згідно з винаходом містить як алюмосилікатний компонент мулітокорундовий шамот із плавленого матеріалу з вмістом 73-79% АЬОз фракцій 3-0,5мм і менше 0,5мм, узятих в співвідношенні від 3 1 до 1,51, як корундовміщуючий компонент містить корундовий шамот з вмістом не менше 98% АЬОз фракцій 2-0,5мм і менше 0,5мм узятих в співвідношенні від 0,5 3 до 1 1,5, а глинозем беруть обпалений з вмістом більше 85% а - АЬОз менше 12мкм, в тому числі 35-65% фракції менше 4мкм при наступному співвідношенні компонентів, мас % мулітокорундовий шамот із плавленого матеріалу з вмістом 73-79% АІ2О3 фракцій 3-0,5мм і менше 0,5мм, взятих в співвідношенні від 3 1 до 1,5 1 корундовий шамот з вмістом не менше 98% АІ2О3 фракцій 2-0,5мм і менше 0,5мм, взятих в співвідношенні від 0,5 3 до 1 1,5 глинозем випалений з вмістом більше 85% АЬОз фракції менше 12мкм, в тому числі 3565% фракції менше 4мкм Особливістю запропонованої шихти є використання мулітокорундо-вого шамоту із плавленого матеріалу, який містить 73-79% АЬОз, що має за фазовим складом муліт і корунд при певному оптимальному співвідношенні вміст фракцій 3-0,5 і менше 0,5мм, корундового шамоту з вмістом не менше 98% АЬОз при оптимальному співвідношенні вміст фракцій 2-0,5мм і менше 0,5мм і глинозему випаленого з вмістом більше 85% - а АЬОз фракції менше 12мкм, в тому числі 35-65% фракції менше 4мкм при оптимальному співвідношенні між компонентами шихти При випалі відбувається як додаткове утворення корунду і муліту в зернистих матеріалах за рахунок часткової кристалізації склофази, так і утворення корунду з глинозему з отриманням прямих зв'язків корунд-корунд, корунд-муліт, що зміцнює структуру і знижує пористість вогнетрива 20-40 10-50 30-50 В лабораторії УкрНДІВ були виготовлені зразки із шихт запропонованого складу і прототипу наступним чином змішували ВИХІДНІ складові частини шихти, вводили 0,05% пдрофобізуючої рідини, ретельно перемішували, потім зволожували 67% води зверху 100% шихти і перемішували до одержання однорідної маси Приготовлену масу заливали в гіпсову форму при вібруванні останньої Після сушки зразки випалювали в камерній печі при температурі 1580°С Винахід ілюструється прикладами, наведеними в таблиці Аналіз даних свідчить, що зразки, виготовлені, з шихти пропонованого складу в порівнянні з прототипом характеризуються відкритою пористістю на 2% обе,більш низькою, а МІЦНІСТЮ на 22,ЗН/ММ2 обе більш високою Таблиця Назва Склад шихі• і якості вогнетривких виробів Прототип Приклади оптимальні по а с 1 2 3 607822 ЗО Склад шихт алюмосилікатний компонент мул іт мулітокорундовий шамон із плавленого матеріалу з вмістом 73-79% АЬОз фракцій 3-0,5мм і менше 0,5мм, взятих в співвідношенні від 3 1 до 1,5 1 корундовміщуючий компонент корунд корундовий шамот з вмістом не менше 98% АЬОз фракцій 2-0,5мм і менше 0,5мм, взятих в співвідношенні від 0,5 3 до 1 1,5 глинозем глинозем випалений з вмістом більше 85% а - АЬОз фрвкцм менше 12мкм, в тому числі 35-65% фракції менше 4мкм Властивості Пористість відкрита, % Межа МІЦНОСТІ при стисканні, Н/мм2 Термостійкість, 1300°С-вода, теплозмін Позамежні 4 5 20 /3 1/ ЗО /2,2 1/ 40 /1,5 1/ 19 /3,5 1/ 41 /1,3 1/ 50 /0,5 З/ ЗО /0,75 2,2/ 10 /1 1,5/ 52 /0,25 З/ /1 1,7/ ЗО 40 50 29 51 20,1 68 26 19,4 77 ЗО 18,1 93 25 22,3 54 23 22,1 60 19 35 35 21,2 57 25 49895 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
