Пристрій для вибухової обробки пласта

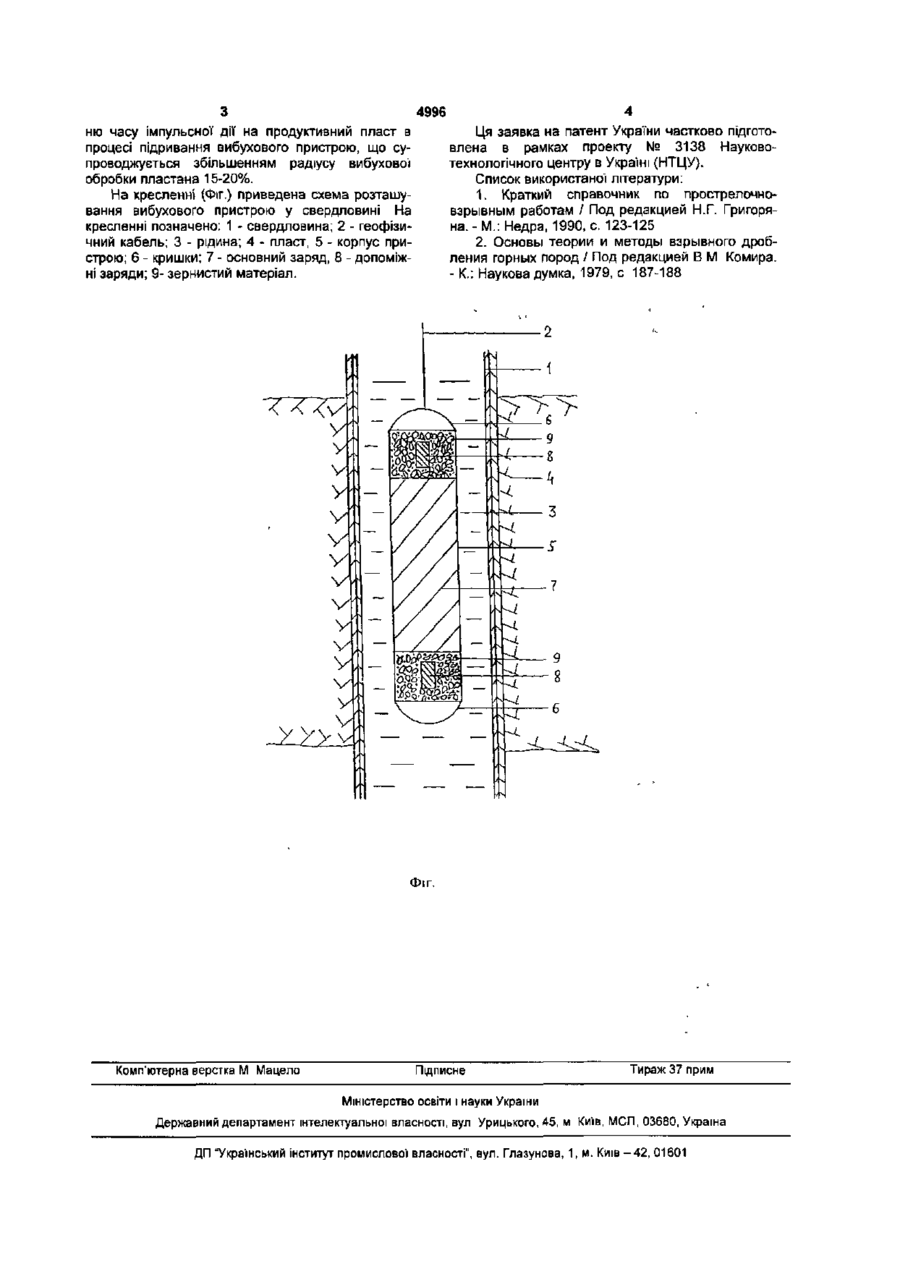

Пристрій для вибухової обробки пласта, що містить основний заряд вибухової речовини з циліндричним корпусом і кришками, який відрізняється тим, що кришки як забійки основного заряду містять зернистий матеріал, в якому розміщують ДОПОМІЖНІ заряди, які підривають одночасно із основним зарядом для посилення вибухового впливу на продуктивний пласт Корисна модель відноситься до засобів обробки пласта і призначена для збудження видобувних свердловин Найбільш близьким технічним вирішенням до заявленого пристрою є пристрій для вибухової обробки пласта, який вміщує корпус, заряд вибухової речовини, вибуховий патрон і наконечник [1]. Недоліком пристрою є те, що в якості забійки виступає рідина, яка знаходиться у свердловині при підриванні вибухового пристрою і така забійка не забезпечує досить ефективну передачу енергії вибуху у продуктивний пласт. Завданням, на вирішення якого направлена корисна модель, є створення пристрою для вибухової обробки пласта із забезпеченням посилення вибухового впливу на продуктивний пласт. Очікуваним від застосування пристрою технічним результатом є підвищення радіусу вибухової обробки продуктивного пласта. Для досягнення технічного результату від застосування пристрою циліндричний корпус із зарядом вибухової речовини споряджають кришками, які в якості забійки містять зернистий матеріал, в якому розміщують ДОПОМІЖНІ заряди, які підривають одночасно із основним зарядом для посилення вибухового впливу на продуктивний пласт. Здійснення корисної моделі проілюстровано кресленням (див. Фіг.) і досягається наступним чином. У свердловину 1 на геофізичному кабелі 2 опускають у рідину 3 пристрій для вибухової обробки пласта 4. Пристрій для вибухової обробки пласта складається з негерметичного тонкостінного алюмініє вого корпусу 5 з кришками 6, в якому міститься заряд вибухової речовини 7 Кришки 6 в якості забійки основного заряду містять зернистий матеріал, в якому розміщують допоміжні заряди, які підривають одночасно із основним зарядом для посилення вибухового впливу на продуктивний пласт. Розрахунок товщини забійки проводять по відомих методиках [2]. Так, для найбільш поширених у нафтогазовидобувній промисловості видобувних свердловин з діаметром експлуатаційної' колони в зоні продуктивних пластів 146мм при використанні основного заряду з масою 6,0кг і довжиною 3,2м товщина забійки зернистого матеріалу із суміші 60% щебня фракції 30-40мм із піском менша за довжину основного заряду в 5 разів і складає 0,64м, а маса кожного допоміжного заряду менша за масу основного заряду в 10 разів і складає 0,06кг. Після розміщення вибухового пристрою у свердловині в інтервалі оброблюваного пласта підривають одночасно основний і допоміжні заряди і здійснюють вибухову обробку пласта. Розміщення і підривання допоміжних зарядів всередині забійки із зернистого матеріалу обумовлює виникнення сил бокового розпору і підвищення опору зсуву зернистого матеріалу забійки, що супроводжується, порівняно із забійкою у вигляді рідини, більш повним запиранням продуктів детонації вибуху, в результаті чого ефективність вибухового впливу на пласт зростає на 15-20%. Досягнення технічного результату від застосування пристрою забезпечується завдяки більш повному запиранню продуктів вибуху і подовжен 4996 Ця заявка на патент України частково підготовлена в рамках проекту № 3138 Науковотехнологічного центру в Україні (НТЦУ). Список використаної літератури: 1. Краткий справочник по прострелочновзрывным работам / Под редакцией Н.Г. Григоряна. - М.: Недра, 1990, с. 123-125 2. Основы теории и методы взрывного дробления горных пород / Под редакцией В М Комира. - К.: Наукова думка, 1979, с 187-188 ню часу імпульсної дії на продуктивний пласт в процесі підривання вибухового пристрою, що супроводжується збільшенням радіусу вибухової обробки пластана 15-20%. На кресленні (Фіг.) приведена схема розташування вибухового пристрою у свердловині На кресленні позначено: 1 - свердловина; 2 - геофізичний кабель; 3 - рідина; 4 - пласт, 5 - корпус пристрою; 6 - кришки; 7 - основний заряд, 8 - допоміжні заряди; 9- зернистий матеріал. У У V У У V V V V V V V V V V \ Фіг. Комп'ютерна верстка М Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український Інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
