Балкова конструкція

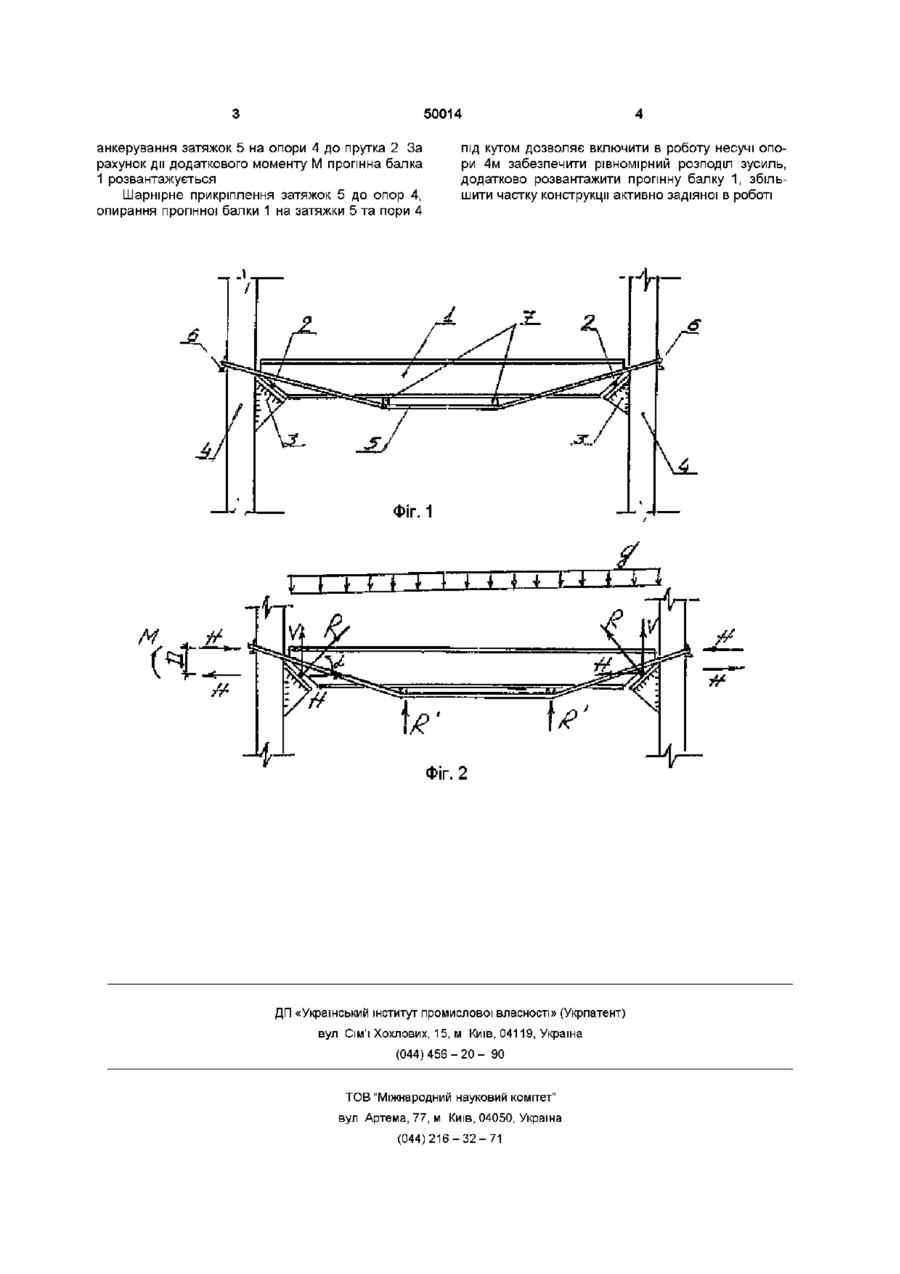

Балкова конструкція, що містить затяжки та прогінну балку, причому КІНЦІ прогінної балки вільно оперті на опори, а площини опирання виконані під кутом, яка відрізняється тим, що КІНЦІ затяжок прикріплені до опор вище рівня нижнього поясу прогінної балки, а середні опорні зони прогінної балки оперті на затяжки через опорні елементи довільного поперечного перерізу Винахід відноситься до будівництва, може бути використаним при зведенні нових та реконструкції перекрить існуючих споруд Відома балкова конструкція мостового крана [авторське свідоцтво СРСР № 1692424/27-11, бюлетень № 21 1974 р ] , що містить затяжки та прогінну балку, причому КІНЦІ прогінної балки вільно оперті на опори, а площини опирання виконані під кутом У цін конструкції затяжки влаштовані горизонтально з кріпленням їх КІНЦІВ на опорах і працюють незалежно від прогінної балки, що не забезпечує рівномірний розподіл внутрішніх зусиль і розвантаження прогінної балки Крім того, вище згадана конструкція характеризується збільшеними габаритами прогінної балки через збільшену висоту опорних зон прогінної балки на затяжки забезпечує комплексну роботу несучих елементів, затяжок та прогінної балки, дозволяє досягнути рівномірного розподілу зусиль, додаткового розвантаження прогінної балки та зменшення габаритів конструкції Запропонований винахід можна пояснити за допомогою креслення, де фіг 1 - загальний вигляд балкової конструкції, фіг 2 - схема дм сил Прогінна балка 1 опорні зони якої виконані скісно, через металеві прутки 2 оперта на похилі столики 3, прикріплені до опор 4, до яких також прикріплені юнці затяжок 5 (на фігурах зображено одну з затяжок) за допомогою анкерів 6 Між затяжками 5 і прогінною балкою 1 встановлені опорні елементи 7 Дія балкової конструкції полягає з наступному В основу винаходу поставлено завдання розширити сферу застосування та удосконалити балкову конструкцію шляхом зміни форми затяжок та способу опирання прогінної балки, забезпечивши комплексну роботу елементів конструкції підвищити и жорсткість та несучу здатність Поставлене завдання досягається тим, що в балковій конструкції, котра містить затяжки та прогінну балку, причому КІНЦІ прогінної балки вільно оперті на опори, а площини опирання виконані під кутом, згідно винаходу, КІНЦІ затяжок прикріплені до опор вище рівня нижнього поясу прогінної балки, а середні опорні зони прогінної балки оперті на затяжки через опорні елементи довільною поперечного перерізу Прикріплення затяжок вище нижнього поясу прогінної балки та створення можливості опирання Під ДІЄЮ ЗОВНІШНЬОЮ розподіленою навантаження g прогінна балка 1 прогинається Внаслідок опирання на затяжки 5 через опорні елементи 7 включаються в роботу додаткові пружно-податливі опорні реакції R1 протидіючі навантаженню g Внаслідок опирання прогінної балки 1 під кутом на похилі столики 3 через прутки 2 опорна реакція R діє на прогінну балку 1 під кутом а, обтискаючи нижній пояс прогінної балки 1 силою розпору Н = R * cosa, додатково розвантажуючи прогінну балку 1 Сила розпору Н, яка внаслідок опирання прогінної балки 1 під кутом, передається на опори 4 сприймається затяжками 5, котрі прикріплено до опор 4 шарнірне анкерами 6 Сила розпору Н, прикладена в МІСЦІ анкерування затяжок 5, створює додатковий момент М, що діє на опори 4, причому М = Н * D, де D- відстань по вертикалі від точки О о ю 50014 анкерування затяжок 5 на опори 4 до прутка 2 За рахунок дм додаткового моменту М прогінна балка 1 розвантажується Шарнірне прикріплення затяжок 5 до опор 4, опирання прогінної балки 1 на затяжки 5 та пори 4 під кутом дозволяє включити в роботу несучі опори 4м забезпечити рівномірний розподіл зусиль, додатково розвантажити прогінну балку 1, збільшити частку конструкції активно задіяної в роботі ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
