Лічильник вимірювання рідини

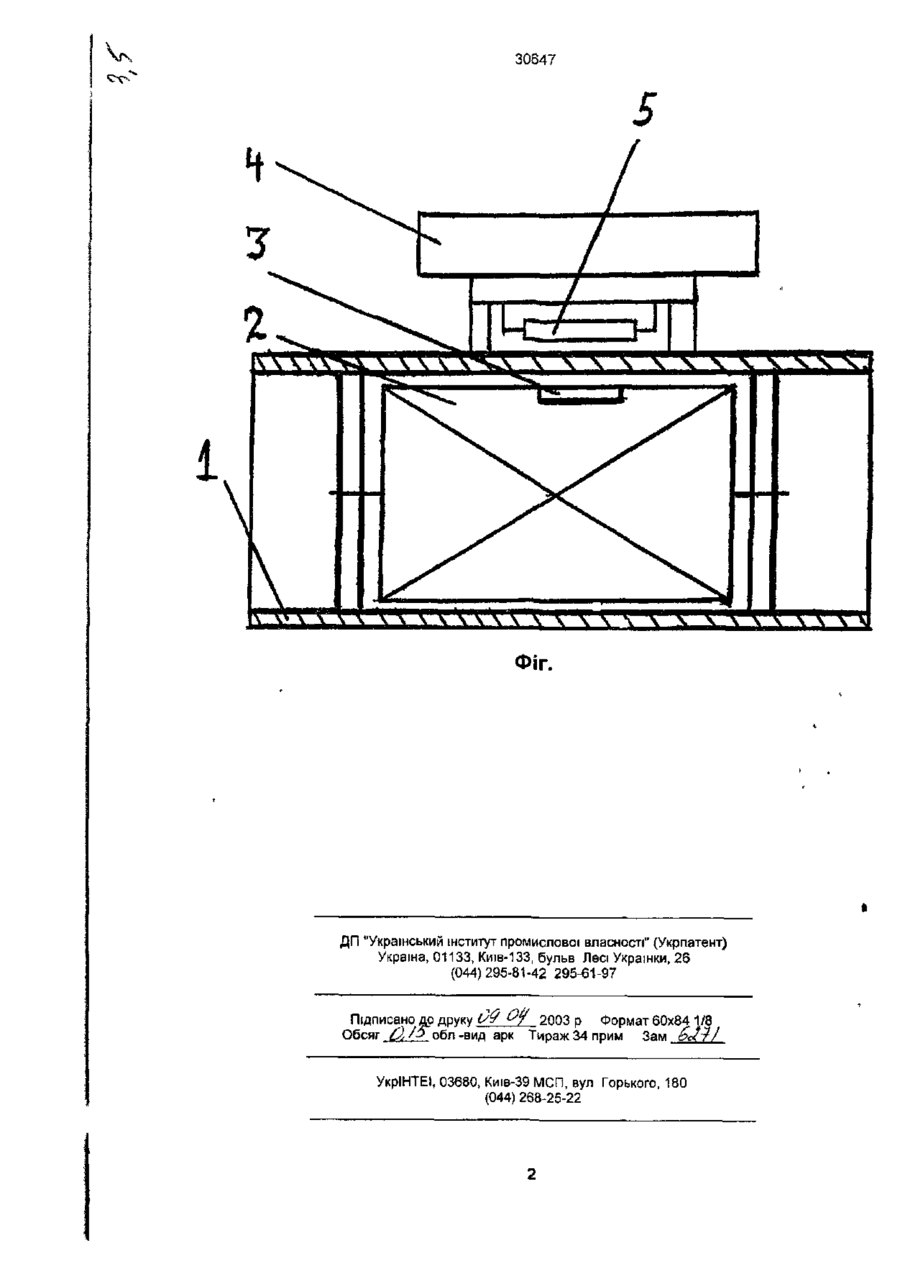

1. Лічильник вимірювання рідини, що вміщує корпус, у якому установлена турбінка з магнітами на вершинах лопатей, обчислювальний пристрій обертів турбінки, укріплений на поверхні корпуса, який відрізняється тим, що обчислювальний пристрій, який показує оберти турбінки, виконаний у виді електронного підсумовуючого пристрою, до чашечки "дорівнює" у якому підключений геркон. 2. Лічильник по п. 1, який відрізняється тим, що магніт лише один встановлений на турбінці. Винахід відноситься до виміру витрат води, що протікає в трубах, і може бути застосовано при вимірюванні кількості нафтопродуктів які течуть у нафтопроводах різних діаметрів. Відомі лічильники води по технічному рішенню близькі до запропонованого, які містять корпус, у якому становлена турбінка, на протилежних лопатях якої у різних площинах установлені постійні магніти, зорієнтовані одноіменними полюсами до внутрішньої стінки корпуса, а зовні корпуса установлений обліковий механізм, що показує число обертів турбінки Цей обліковий механізм містить також один постійний механізм, який під дією магнітних полів, магнітів встановлених на лопатях турбінки, відхиляється в один чи другий бік (див. а.с України № 17938). Недоліком цього винаходу є те, що у випадку великої різниці тиску рідини у водомережі, турбінка відповідно мусить збільшувати швидкість обертання Але оскільки магніт, що установлений на поличці облікового механізму, має відповідну масу, то він може не встигнути відхилятись швидко в один чи другий бік. \ через це показ на індикаторі облікового механізму буде не відповідати обертам турбінки, а відтак і кількості витрат води. В основу запропонованого винаходу поставлена задача - забезпечити відповідність обертів турбінки з показаннями Індикатора облікового механізму при широкому діапазоні тиску рідини, яка протікає у водомережах чи нафтопроводах. Ця задача досягається тим, що зовні корпуса установлений електронний обліковий пристрій типу калькулятора, до знаку якого "дорівнює" підключений геркон, який розташований в площині обертання магніта, установленого на турбінці. На фігурі схематично зображений лічильник у розрізі Лічильник містить' корпус з немагнітного матеріалу 1, у якому установлена турбінка 2, на одній з лопатей якої укріплений матіт 3, підсумовуючий електронний пристрій 4, типу калькулятора, до знаку якого "дорівнює" підключений геркон 5, який встановлений на поверхні корпуса або вмонтований у його стінку у площині обертання магніта, установленого на лопаті турбінки. Лічильник працює так' При протіканні рідини через корпус 1, який зчленований з водомережею турбінка 2 здійснює обертання При цьому магніт 3, що укріплений на лопаті, наближається де геркона 5 і своїми полями замикає його і тим кожного разу збільшує суму цифр електронного пристрою, яка відповідає обертам турбінки, а відтак і кількості протікання води, або іншої рідини через корпус. Оскільки пластини геркона мають значно меншу масу, ніж магніт облікового механізму, то й у стільки разів буде більш швидке його включення. І тим забезпечить точний облік об'єму рідин, що протікають у трубопроводах. f CO О го 30647 \ \ X X Ч V X X v \ \ \ \ \ \ \ \ \ \ x \ ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киш-133, бульв Лесі Українки, 26 (044)295-81-42 295-61-97 Підписано до друку 0$ &7 2003 р Формат 60x84 1/8 Обсяг ^2/^обл-вид арк Тираж 34 прим Зам £J2 УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22 X
