Насос циркуляційний осьовий

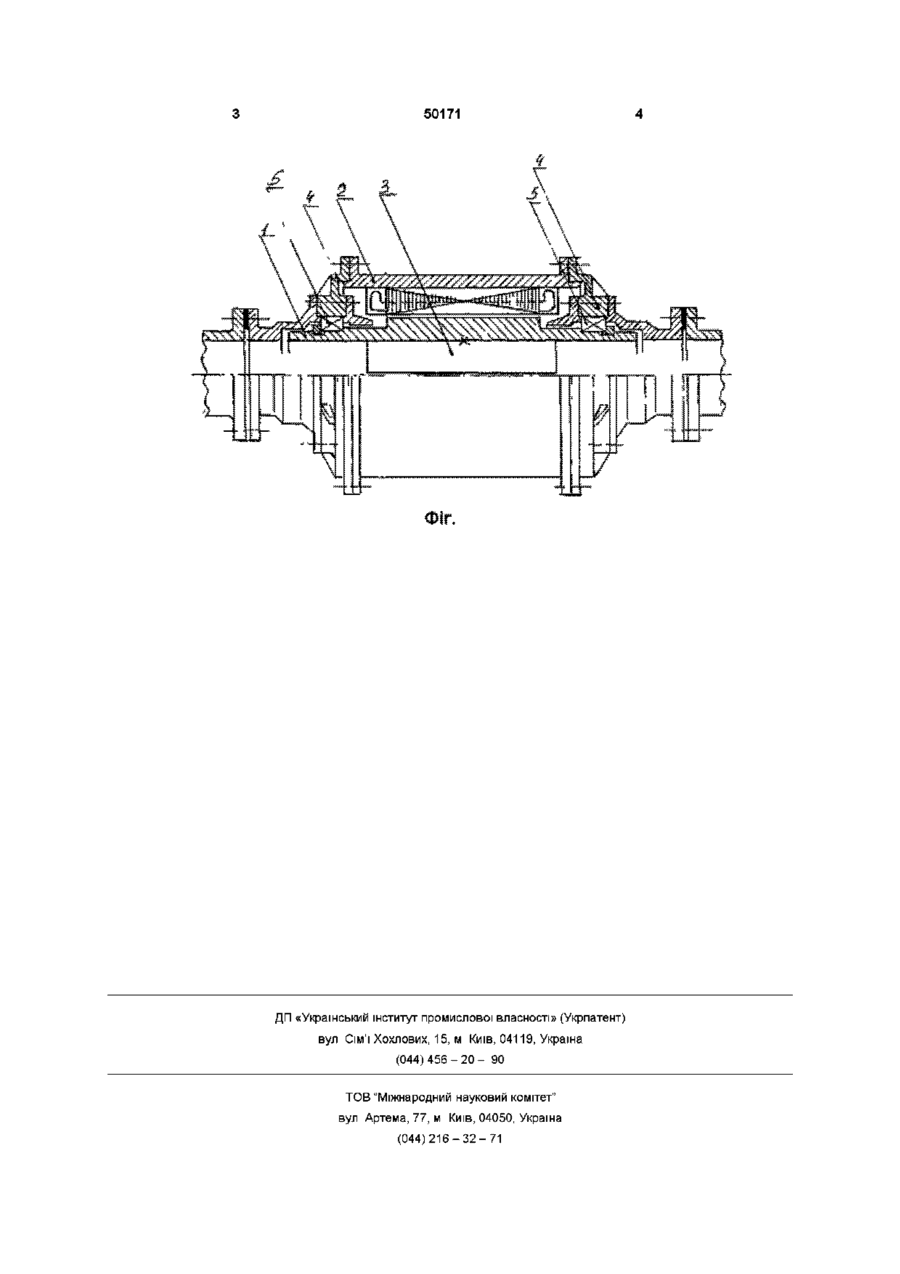

1 Насос циркуляційний осьовий ,який відрізняється тим, що в порожнистий феромагнітний ротор асинхронного двигуна мокрого або напівсухого типу запресовано або відлито разом з ротором і відбалансовано і оміднено багатозахідний черв'як, ПІДШИПНИКОВІ щити двигуна створено масивними для сприйняття осьового навантаження насоса через радіально-опорні підшипники мокрого або капсульного виконання 2 Насос циркуляційний осьовий за п 1, який відрізняється тим, що порожнистий феромагнітний ротор з багатозахідним черв'яком має повздовжній внутрішній переріз у вигляді зрізаного конуса 3 Насос циркуляційний осьовий за пп 1, 2, який відрізняється тим, що багатозахідний черв'як, який міститься в пустотілому роторі, виконано зі змінним кутом нахилу лопатей 4 Насос циркуляційний осьовий за п 1 , п 2, п З, який відрізняється тим, що порожнистий феромагнітний ротор комбінується з ротором, який має повздовжній внутрішній переріз у вигляді зрізаного конуса Насос циркуляційний осьовий призначений для здійснення примусової циркуляції води в замкненому контурі для перекачування води та інших рідин подібних до води за в'язкістю та ХІМІЧНОЮ активністю ВІДОМІ відцентрові насоси марки "К", "Д" та ІНШІ відокремлені від двигуна і з'єднані з ним через пів муфти, що створює агрегат і надає йому значної, масивної форми та багато металозатрат /1,418, 2,290/ ВІДОМІ ОСЬОВІ насоси марки "О" та "Оп" відокремлені від двигуна і з'єднані з ним через півмуфти, що створює агрегат, надає йому значно масивної форми та багато метало затрат /2,300/ В основу винаходу поставлене завдання створити насос циркуляційний осьовий нового типу спрощеної конструкції з меншою металоємністю, що забезпечує компактність агрегату Поставлене завдання досягається тим, що в порожнистий феромагнітний ротор 1 /фіг/ асинхронного двигуна мокрого або напівсухого типу 2, запресовано або відлито разом з ротором і відбалансовано і оміднено багатозахідний черв'як З Також пропонується повздовжній перетинпустотілого ротора у вигляді усіченого конусу, пропону ється багатозахідний черв'як зі змінним кутом нахилу лопатей і поєднання перетину пустотілого усіченого конусу та лопатей з змінним кутом нахилу Подшипникові щити 4 двигуна створюються масивними для сприйняття осьового навантаження насоса через радіально-опорні подшипники 5 мокрого або капсульного виконання Агрегат під'єднується з двох сторін до магістралі, яку заповнено водою або рідиною, за ознаками подібною до води, для циркуляції або транспортування рідини до статора асинхронного двигуна подається живлення, ротор починає обертатися, разом з ротором обертається багатозахідний черв'як, який приводить до руху рідину Сукупність ознак винаходу дає можливість максимально зменшити масу агрегату, зробити його компактним, спростити його конструкцію і зробити її більш надійною Література 1 Справочник проектировщика Внутренние санитарно-технические устройства Под редакцией И Г Староверова М ,1976 с 418, приложение XII 2 В Н Юренева Теплотехнический справочник М , Энергия,1975,т 1 О ю 50171 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
