Насос для розігріву та перекачки в’язкої рідини
Номер патенту: 31577
Опубліковано: 15.12.2000
Автори: Матюха Володимир Іванович, Гринавцев Олег Валерійович
Формула / Реферат
Насос для розігріву та перекачування в'язкої рідини, що містить корпус, розташований в ньому ротор з гвинтовими нагнітаючими та зворотними гвинтовими канавками, виконаними на роторі, спрямованими протилежно нагнітаючим, і відрізняється тим, що ротор додатково містить нагнітаючу ділянку з нагнітаючими канавками, наприклад, гвинтовими та перехідну розподільну камеру.
Текст

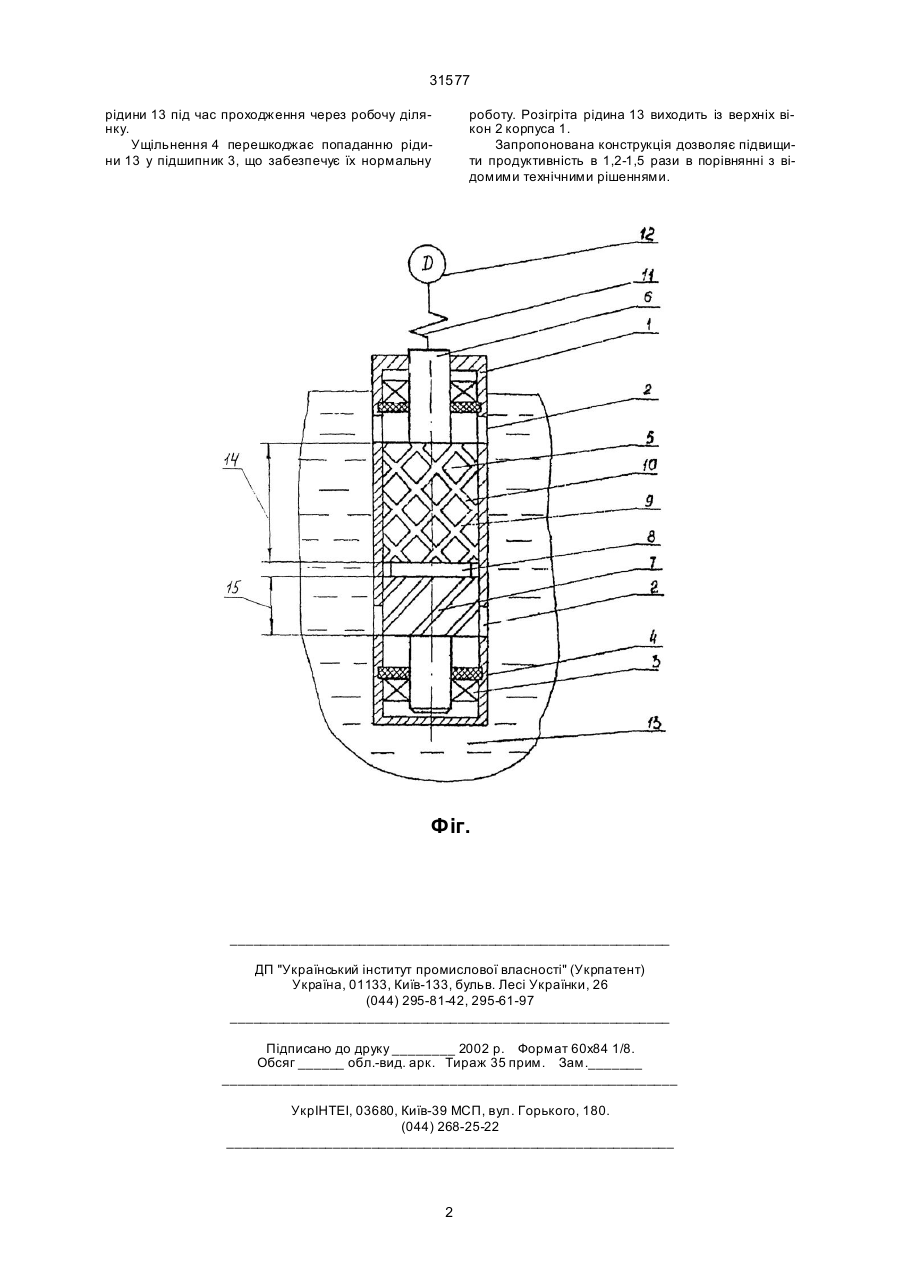

Насос для розігріву та перекачки в'язкої рідини, містящий корпус, розташований в ньому ротор з гвинтовими нагнітаючими та зворотними гвинтовими канавками, виконаними на роторі, напрямик котрих протилежен нагнітаючим, відрізняючийся тим, що ротор додатково містить нагнітаючу ділянку з нагнітаючими канавками, наприклад, гвинтовими та перехідну розподільну камеру. (19) (21) 98095116 (22) 29.09.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Гринавцев Олег Валерійович, Матюха Володимир Іванович (73) ХЕРСОНСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 31577 рідини 13 під час проходження через робочу ділянку. Ущільнення 4 перешкоджає попаданню рідини 13 у підшипник 3, що забезпечує їх нормальну роботу. Розігріта рідина 13 виходить із верхніх вікон 2 корпуса 1. Запропонована конструкція дозволяє підвищити продуктивність в 1,2-1,5 рази в порівнянні з відомими технічними рішеннями. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPump for heating and pumping viscous liquid
Автори англійськоюHrynavtsev Oleh Valeriiovych, Matiukha Volodymyr Ivanovych
Назва патенту російськоюНасос для разогрева и перекачки вязкой жидкости
Автори російськоюГринавцев Олег Валерийович, Матюха Владимир Иванович
МПК / Мітки
МПК: F04B 15/00
Мітки: розігріву, насос, в'язкої, рідини, перекачки
