Дисковий екструдер-диспергатор

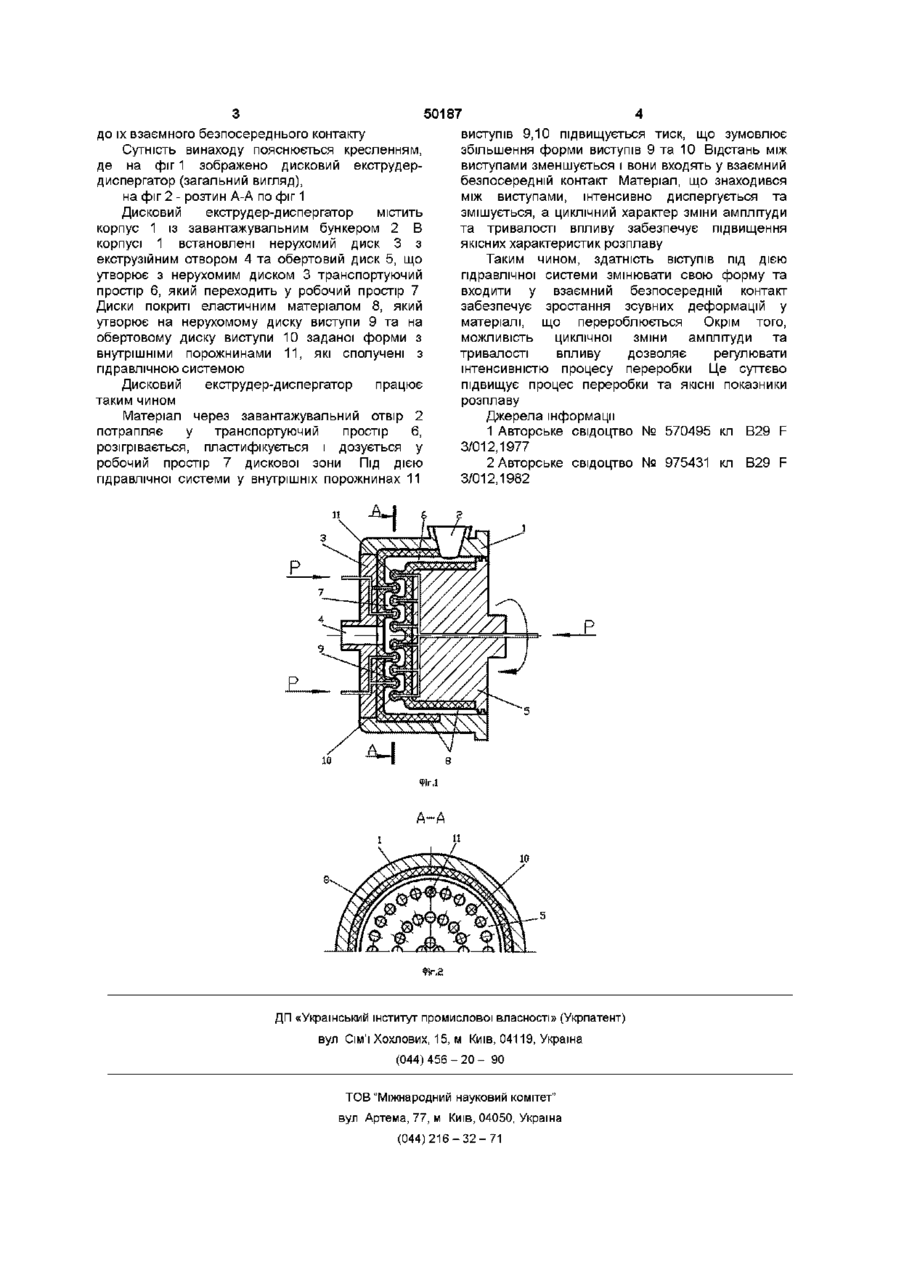

1 Дисковий екструдер-диспергатор, що містить корпус із завантажувальним бункером, нерухомий диск з екструзійним отвором, обертовий диск, який утворює з нерухомим диском робочий простір, який відрізняється тим, що обертовий та нерухомий диски покриті еластичним матеріалом, який утворює на них виступи заданої форми з внутрішніми порожнинами, які сполучені отворами з гідравлічною системою 2 Дисковий екструдер-диспергатор по п 1 , який відрізняється тим, що виступи виконані з еластичного матеріалу, який під дією гідравлічної системи забезпечує можливість змінювати форму виступів до їх взаємного безпосереднього контакту Винахід відноситься до галузі обладнання для переробки полімерних матеріалів методом екструзії Відомий ДИСКОВИЙ екструдер подібного призначення [1], що містить корпус із завантажувальним та вихідним отворами та обертовий диск, який містить лопасті, виконані різної висоти та розміщенні у перемінному порядку, до того ж лопасті з більшою висотою виконані з отворами біля основи Недолік екструдера - при процесі переробки розплав полімера, що потрапляє у робочий проміжок, більшою частиною перемішується, а не змішується та не диспергується, що значно зменшує ЯКІСНІ характеристики розплаву Найбільш близьким за технологічною суттю є дисковий екструдер для переробки полімерних матеріалів [2], що містить корпус із завантажувальним бункером, нерухомий диск з екструзійним отвором, обертовий диск, який утворює з нерухомим диском робочий простір, та лопасті, розміщенні в робочому просторі та змонтовані на нерухомому та рухомому дисках у вигляді радіальне розміщених пластин з виступами та западинами, що послідовно чередуються, однакової висоти та глибини, до того ж лопасті змонтовані з можливістю розміщення виступів лопастей обертового диску у западинах лопастей нерухомого диску та обладнані електромагнітним приводом для їх радіального переміщення у пазах, які виконані в обертовому та нерухомому дисках У відомому екструдері завдяки наявності лопастей у вигляді радіально змонтованих пластин з виступами та западинами підвищується ступінь змішування та диспергування матеріалу Але вона є недостатньою, що знижує якість переробки матеріалу, і що зумовлено неможливістю регулювання інтенсивністю процесу та якістю продукту В основу винаходу поставлено задачу удосконалити дисковий екструдер-диспергатор шляхом того, що обертовий та нерухомий диски покриті еластичним матеріалом, який утворює на них виступи, які під дією гідравлічної системи змінюють форму до свого взаємного безпосереднього контакту, за рахунок чого інтенсифікується процес переробки та підвищується якість змішування та диспергування Поставлена задача досягається тим, що в дисковому екструдері-диспергаторі, що містить корпус із завантажувальним бункером, нерухомий диск з екструзійним отвором, обертовий диск, який утворює з нерухомим диском робочий простір, новим є те, що обертовий та нерухомий диски покриті еластичним матеріалом, який утворює на них виступи заданої форми з внутрішніми порожнинами, які сполучені отворами з гідравлічною системою Крім того, виступи виконані з еластичного матеріалу, який під дією гідравлічної системи забезпечує можливість змінювати форму виступів 1 00 о ю до їх взаємного безпосереднього контаїсту Сутність винаходу пояснюється кресленням, де на фіг 1 зображено дисковий екструдердиспергатор (загальний вигляд), на фіг 2 - розтин А-А по фіг 1 Дисковий екструдер-диспергатор містить корпус 1 із завантажувальним бункером 2 В корпусі 1 встановлені нерухомий диск 3 з екструзійним отвором 4 та обертовий диск 5, що утворює з нерухомим диском 3 транспортуючий простір 6, який переходить у робочий простір 7 Диски покриті еластичним матеріалом 8, який утворює на нерухомому диску виступи 9 та на обертовому диску виступи 10 заданої форми з внутрішніми порожнинами 11, які сполучені з гідравлічною системою Дисковий екструдер-диспергатор працює таким чином Матеріал через завантажувальний отвір 2 потрапляє у транспортуючий простір 6, розігрівається, пластифікується і дозується у робочий простір 7 дискової зони Під ДІЄЮ гідравлічної системи у внутрішніх порожнинах 11 50187 виступів 9,10 підвищується тиск, що зумовлює збільшення форми виступів 9 та 10 Відстань між виступами зменшується і вони входять у взаємний безпосередній контакт Матеріал, що знаходився між виступами, інтенсивно диспергується та змішується, а циклічний характер зміни амплітуди та тривалості впливу забезпечує підвищення якісних характеристик розплаву Таким чином, здатність віступів під дією гідравлічної системи змінювати свою форму та входити у взаємний безпосередній контакт забезпечує зростання зсувних деформацій у матеріалі, що перероблюється Окрім того, можливість циклічної зміни амплітуди та тривалості впливу дозволяє регулювати інтенсивністю процесу переробки Це суттєво підвищує процес переробки та ЯКІСНІ показники розплаву Джерела інформації 1 Авторське свідоцтво № 570495 кл В29 F 3/012,1977 2 Авторське свідоцтво № 975431 кл В29 F 3/012,1982 Р А-А 1 0 'іг,2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
