Дисковий екструдер для переробки полімерних матеріалів
Номер патенту: 37885
Опубліковано: 15.05.2001
Автори: Коваленко Ігор Валентинович, Соколовська Вікторія Броніславівна
Текст

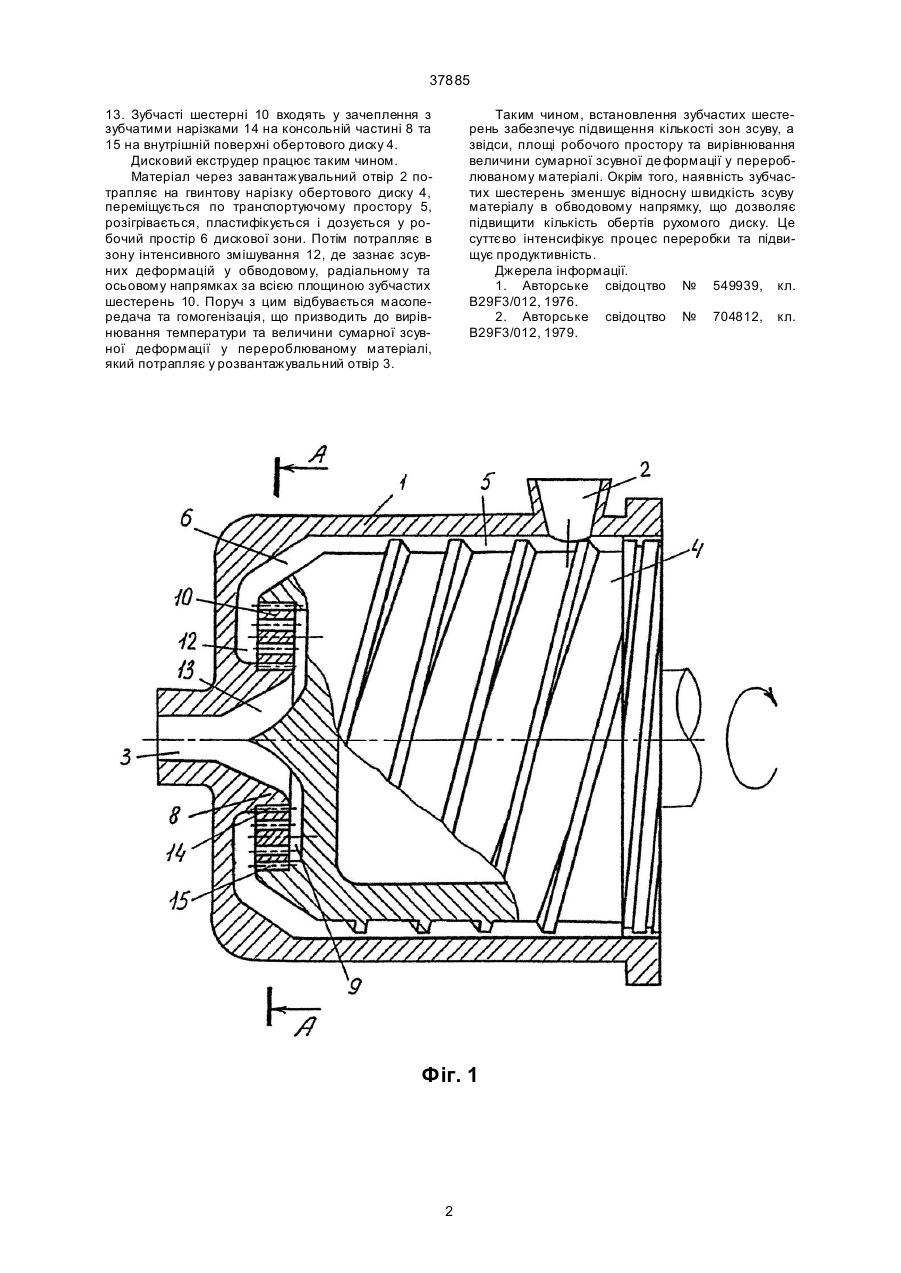

1. Дисковий екструдер для переробки полімерних матеріалів, який містить корпус із завантажувальним та розвантажувальним отворами та обе 37885 13. Зубчасті шестерні 10 входять у зачеплення з зубчатими нарізками 14 на консольній частині 8 та 15 на внутрішній поверхні обертового диску 4. Дисковий екструдер працює таким чином. Матеріал через завантажувальний отвір 2 потрапляє на гвинтову нарізку обертового диску 4, переміщується по транспортуючому простору 5, розігрівається, пластифікується і дозується у робочий простір 6 дискової зони. Потім потрапляє в зону інтенсивного змішування 12, де зазнає зсувних деформацій у обводовому, радіальному та осьовому напрямках за всією площиною зубчастих шестерень 10. Поруч з цим відбувається масопередача та гомогенізація, що призводить до вирівнювання температури та величини сумарної зсувної деформації у перероблюваному матеріалі, який потрапляє у розвантажувальний отвір 3. Таким чином, встановлення зубчастих шестерень забезпечує підвищення кількості зон зсуву, а звідси, площі робочого простору та вирівнювання величини сумарної зсувної де формації у перероблюваному матеріалі. Окрім того, наявність зубчастих шестерень зменшує відносну швидкість зсуву матеріалу в обводовому напрямку, що дозволяє підвищити кількість обертів рухомого диску. Це суттєво інтенсифікує процес переробки та підвищує продуктивність. Джерела інформації. 1. Авторське свідоцтво № 549939, кл. В29F3/012, 1976. 2. Авторське свідоцтво № 704812, кл. В29F3/012, 1979. Фіг. 1 2 37885 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk extruder for processing of polymeric materials
Автори англійськоюKovalenko Ihor Valentynovych, Sokolovska Viktoria Bronislavivna
Назва патенту російськоюДисковый экструдер для переработки полимерных материалов
Автори російськоюКоваленко Игорь Валентинович, Соколовская Виктория Брониславовна
МПК / Мітки
МПК: B29C 47/36
Мітки: полімерних, переробки, дисковий, матеріалів, екструдер
