Вібраційний насос

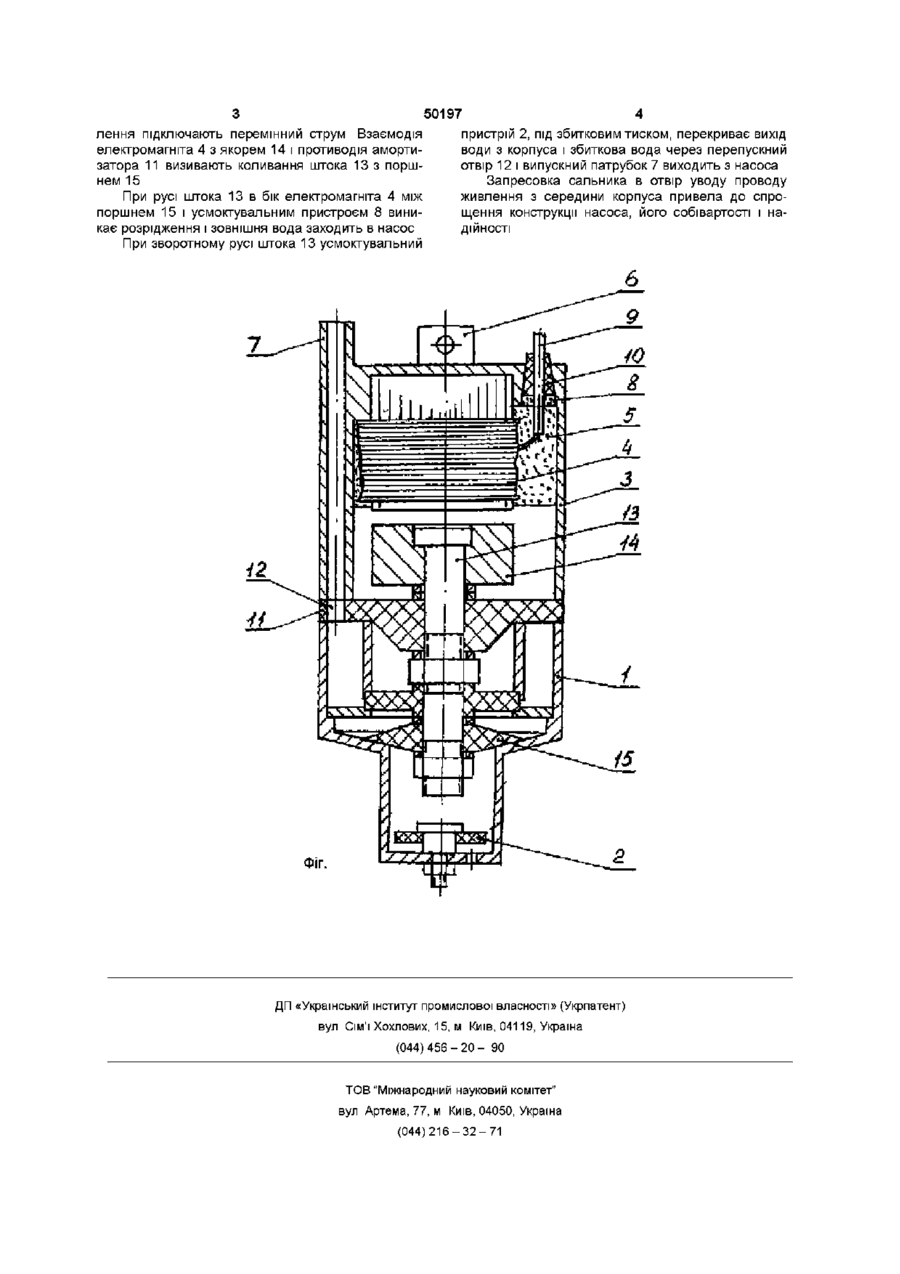

Вібраційний насос, що містить кришку з усмоїсгувальним пристроєм, корпус з електро магнітом, закріпленим компаундом, випускним патрубком, вушком ПІДВІСКИ насоса та отвором з проводом живлення і сальником, який відрізняється тим, що отвір уводу проводу живлення в насос виконано із звуженням в бік виходу з корпуса, сальник запресовано в отвір з середини корпуса і закріплено компаундом Винахід відноситься до машинобудування, зокрема насособудування, і може бути застосованим для підняття і перекачки води з колодязів та свердловин Відомо вібраційний насос "Струмок" Харківського заводу "Електромашина" /Див "Інструкцію по експлуатації" МУМД 06 282 006 ИЕБВ-0, 12-40-45/ Відомо також вібраційний насос №909289 М Кп 3 F04B43/04, F04F7/00, прийнятий за прототип ВІДОМІ насоси конструктивно виконані однаково Вони включають кришку з усмоктувальним пристроєм, корпус з електромагнітом, закріпленим компаундом, випускним патрубком, вушком ПІДВІСКИ насоса і отвором уводу проводу живлення Отвір виконано ступінчатим - більшим діаметром з зовнішньої сторони корпуса, меншим - з внутрішньої В отворі більшого діаметра виконано різьбу і закладено сальник, через гайку, сальник і отвір пропущено провід живлення в середину корпуса, до електромагніта Гайка тисне насильник і, внаслідок, відбувається герметизація уводу проводу живлення в корпус Недоліком конструкції уводу проводу живлення в корпус є дорого коштовність - необхідність виготовляти спеціальну гайку та нарізати під неї різьбу в корпусі В основу винаходу поставлено задачу створення вібраційного насоса в якому, шляхом конструктивних змін, забезпечити надійний і недорого коштовний увід проводу живлення в корпус Поставлена задача вирішується тим, цю в вібраційному насосі, що включає кришку з усмоктувальним пристроєм, корпус з електромагнітом, закріпленим компаундом, випускним патрубком, вушком ПІДВІСКИ насоса та отвором з проводом живлення і сальником, ВІДПОВІДНО винаходу, отвір уводу проводу живлення в насос виконано з звуженням в сторону виходу з корпуса, сальник запресована в отвір з середини корпуса і зафіксовано компаундом Завдяки тому, то сальник запресована в отвір, який виконано з звуженням в сторону виходу із корпуса і герметизує щілину між корпусом і проводом, відпала необхідність виготовляти спеціальну гайку, нарізати в корпусі різьбу Компаунд забезпечує нерухомість сальника і проводу живлення Таким чином, пропонована конструкція вилучає недолік прототипу - дорого коштовність уводу проводу живлення Сутність пропонованого технічного рішення ілюструється кресленням, на якому показано вібраційний насос,/див Фіг/ Насос включає кришку 1 з усмоктувальним пристроєм 2, корпус 3 з електромагнітом 4, компаундом 5, ушком ПІДВІСКИ насоса 6, випускним патрубком 7, отвір уводу проводу живлення 8, провід живлення 9, сальник 10 Між корпусом 3 і кришкою 1 затиснуто амортизатор 11 з перепускним отвором 12 В амортизатор 11 вставлено шток 13 з якорем 14 і поршнем 15 Зборка корпуса 3 відбувається таким чином На кінцеву частину проводу 9, протягнуту через отвір 8, надівають сальник 10 Приєднують провід 9 до електромагніту 4 і установлюють в корпус З Витягують зайвий провід 9 з корпусу 3 т запресовують в отвір 8 сальник 10 Після чого в корпус З заливають компаунд 5 Як тільки компаунд 5 затвердіє, можна повністю збирати насос Насос працює так Насос опускають в воду і через провід жив 1 о ю лення підключають перемінний струм Взаємодія електромагніта 4 з якорем 14 і противодія амортизатора 11 визивають коливання штока 13 з поршнем 15 При русі штока 13 в бік електромагніта 4 між поршнем 15 і усмоктувальним пристроєм 8 виникає розрідження і зовнішня вода заходить в насос При зворотному русі штока 13 усмоктувальний 50197 пристрій 2, під збитковим тиском, перекриває вихід води з корпуса і збиткова вода через перепускний отвір 12 і випускний патрубок 7 виходить з насоса Запресовка сальника в отвір уводу проводу живлення з середини корпуса привела до спрощення конструкції насоса, його собівартості і надійності ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
