Пристрій для гідроімпульсного впливу на гірський масив
Номер патенту: 8851
Опубліковано: 30.09.1996
Автори: Потураєв Валентин Микитович, Баліченко Йосип Іванович, Горягін Леонід Федорович, Мінєєв Сергій Павлович
Формула / Реферат

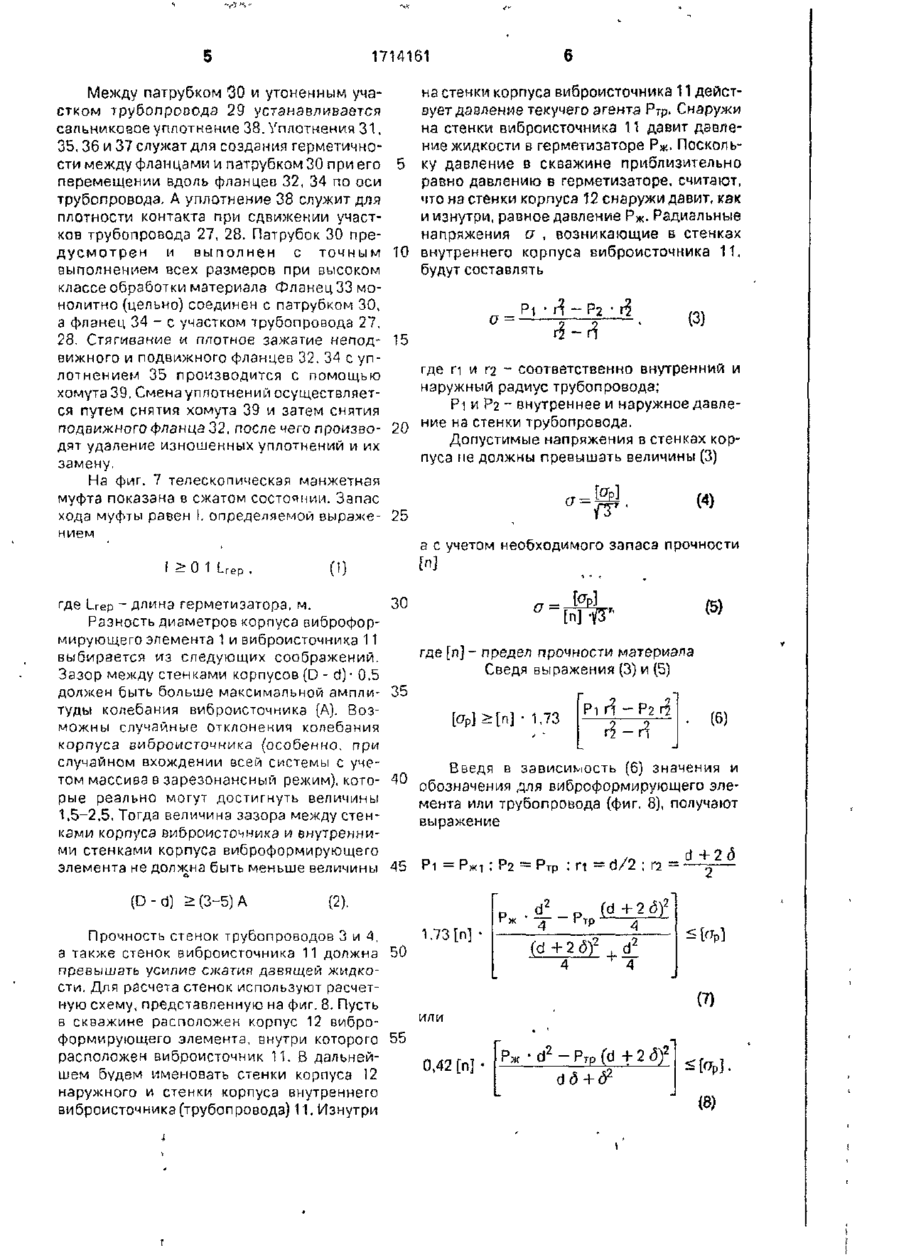

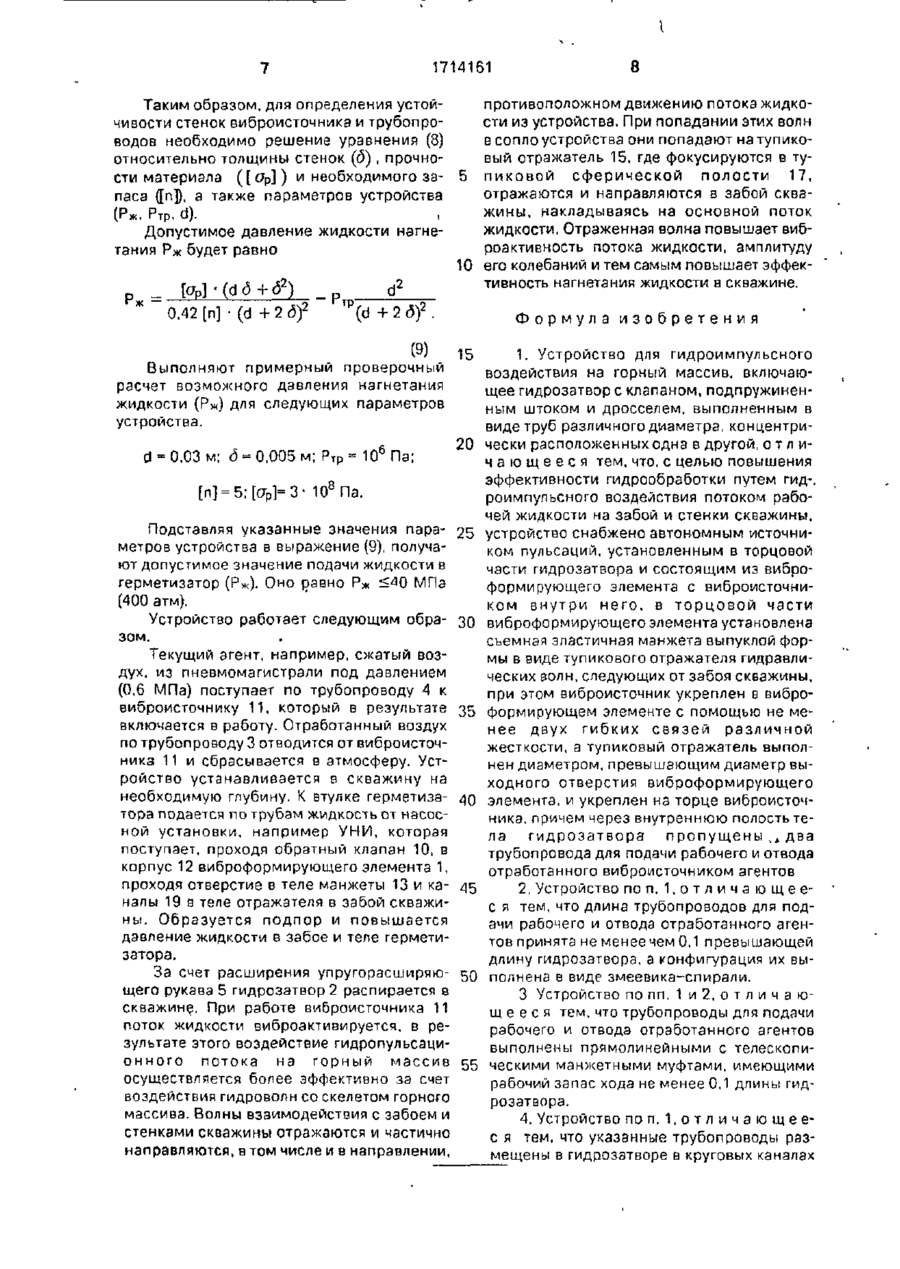

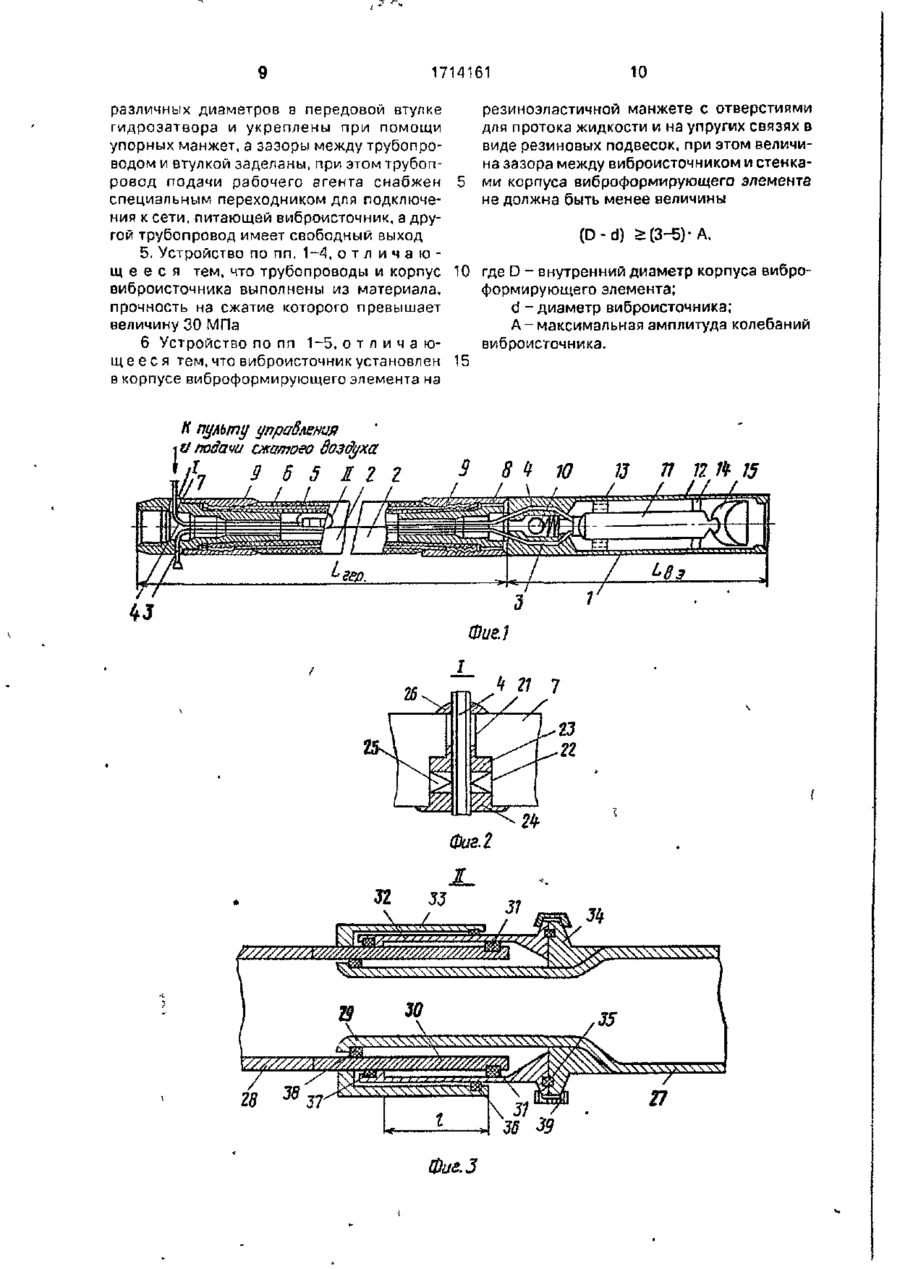

1. Устройство для гидроимпульсного воздействия на горный массив, включающее гидрозатвор с клапаном, подпружиненным штоком и дросселем, выполненным в виде труб различного диаметра, концентрически расположенных одна в другой, отличающееся тем, что, с целью повышения эффективности гидрообработки путем гидроимпульсного воздействия потоком рабочей жидкости на забой и стенки скважины, устройство снабжено автономным источником пульсации, установленным в торцовой части гидрозатвора и состоящим из виброформирующего элемента с виброисточником внутри него, в торцовой части виброформирующего элемента установлена съемная эластичная манжета выпуклой формы в виде тупикового отражателя гидравлических воли, следующих от забоя скважины, при этом виброисточник укреплен в виброформирующем элементе с помощью не менее двух гибких связей различной мощности, а тупиковый отражатель выполнен диаметром, превышающим диаметр выходного отверстия виброформирующего элемента, и укреплен на торце виброисточника, причем через внутреннюю полость тела гидрозатвора пропущены два трубопровода для подачи рабочего и отвода отработанного виброисточником агентов.
2. Устройство по п.l, отличающееся тем, что длина трубопроводов для подвода рабочего и отвода отработанного агентов принята не менее чем 0,1 превышающей длину гидрозатвора, а конфигурация их выполнена в виде змеевика-спирали.
3. Устройство по пп.1 и 2, отличающееся тем, что трубопроводы для подачи рабочего и отвода отработанного агентов выполнены прямолинейными с телескопическими манжетными муфтами, имеющими рабочий запас хода не менее 0,1 длины гидрозатвора.
4. Устройство по п. 1, отличащеесятем, что указанные трубопроводы размешены в гидрозатворе в круговых каналах разных диаметров в передовой втулке гидрозатвора и укреплены при помощи упорных манжет, а зазоры между трубопроводом и втулкой заделаны, при этом трубопровод подачи рабочего агента снабжен специальным переходником для подключения к цепи, питающей виброисточник, а другой вибропровод имеет свободный выход.
5. Устройство по пп.1-4, отличающееся тем, что трубопроводы и корпус виброисточника выполнены из материала, прочность на сжатие которого превышает величину 30 МПа.

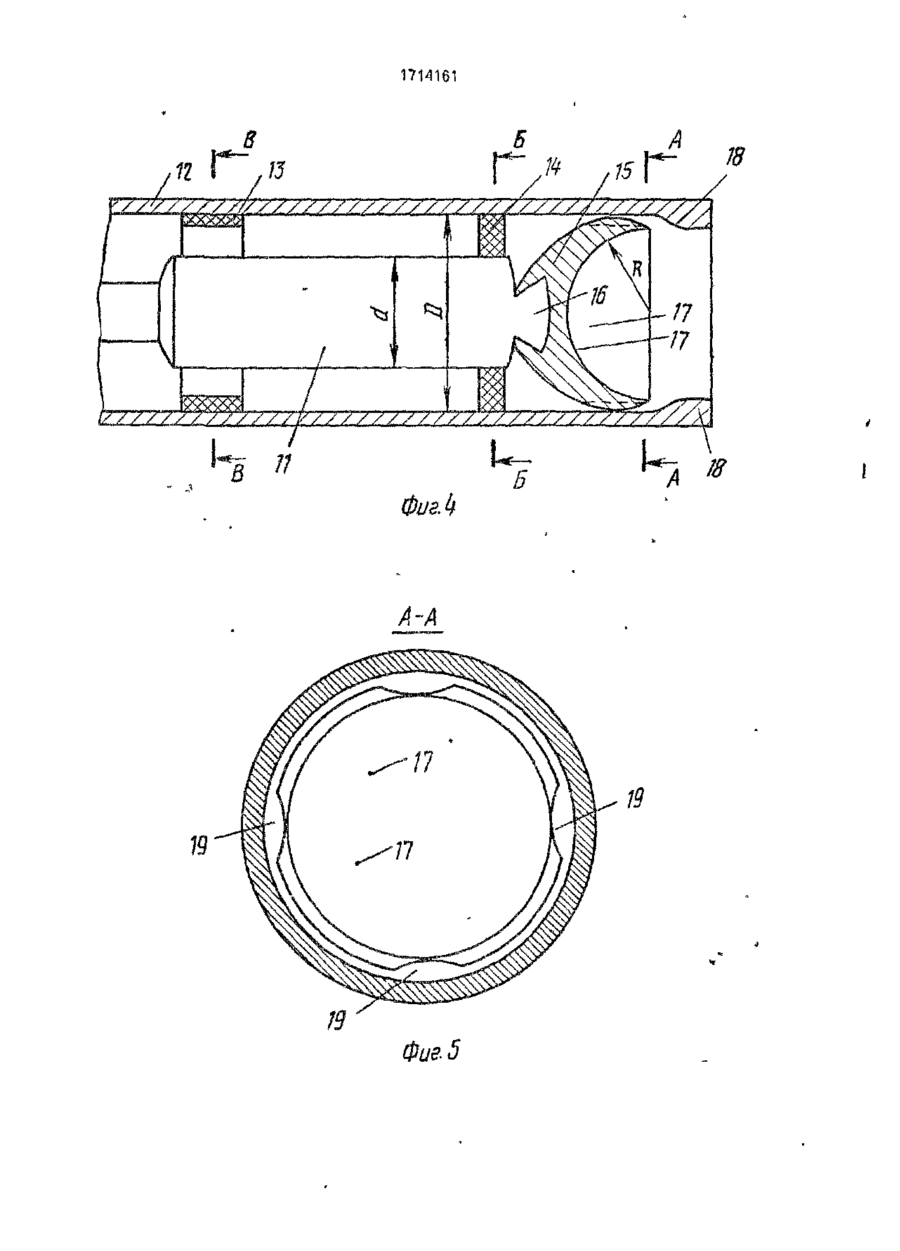

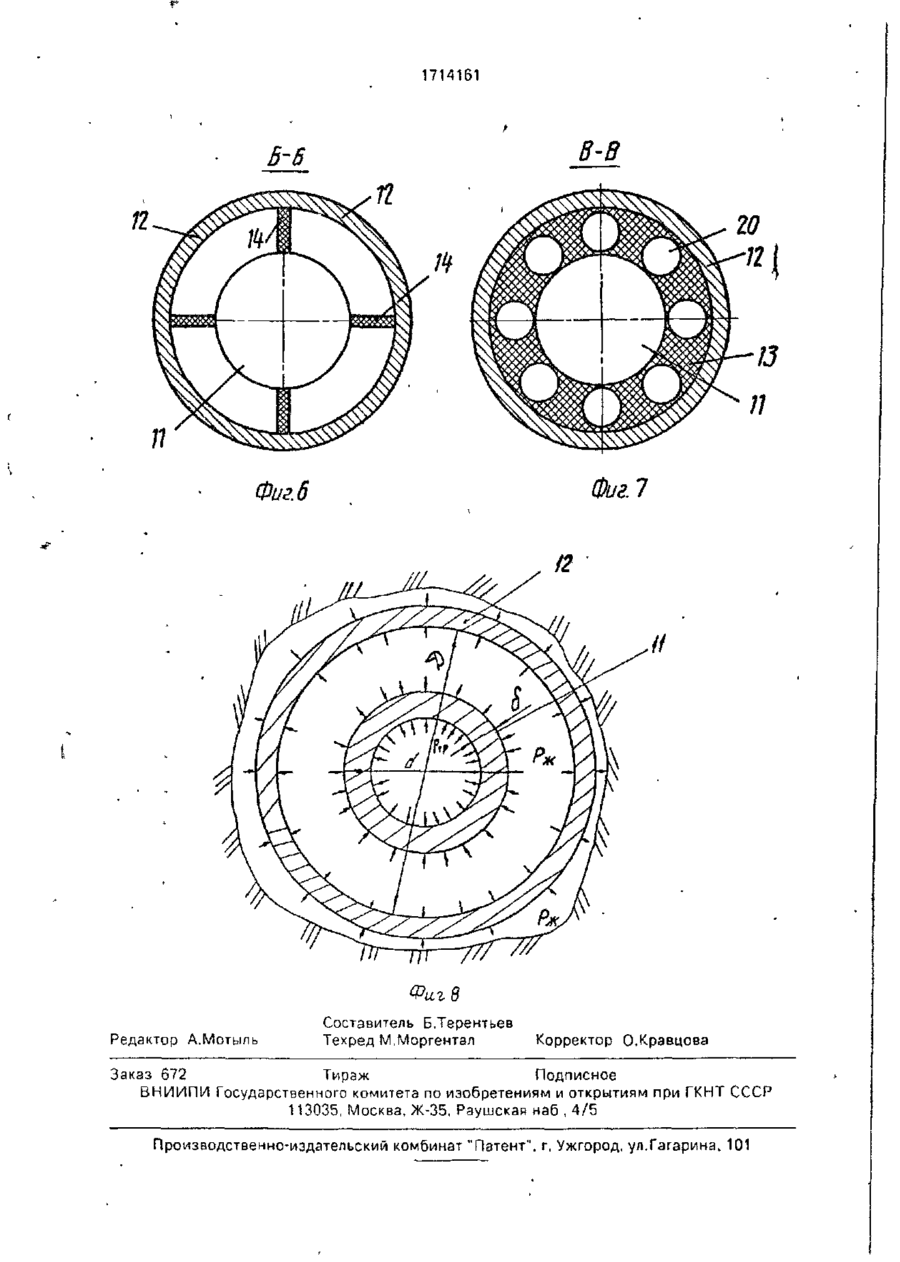

6. Устройство по пп.1-5, отличающееся тем, что виброисточник установлен в конце виброформирующего элемента на резиноэластичной манжете с отверстиями для протока жидкости и на упругих связях в виде резиновых подвесок, при этом величина зазора между виброисточником и стенками корпуса виброформирующего элемента не должна быть менее величины
(D-d) > (3-5)´A,
где D - внутренний диаметр корпуса виброформирующего элемента;
d - диаметр виброисточника;
А - максимальная амплитуда колебаний виброисточника.
Текст

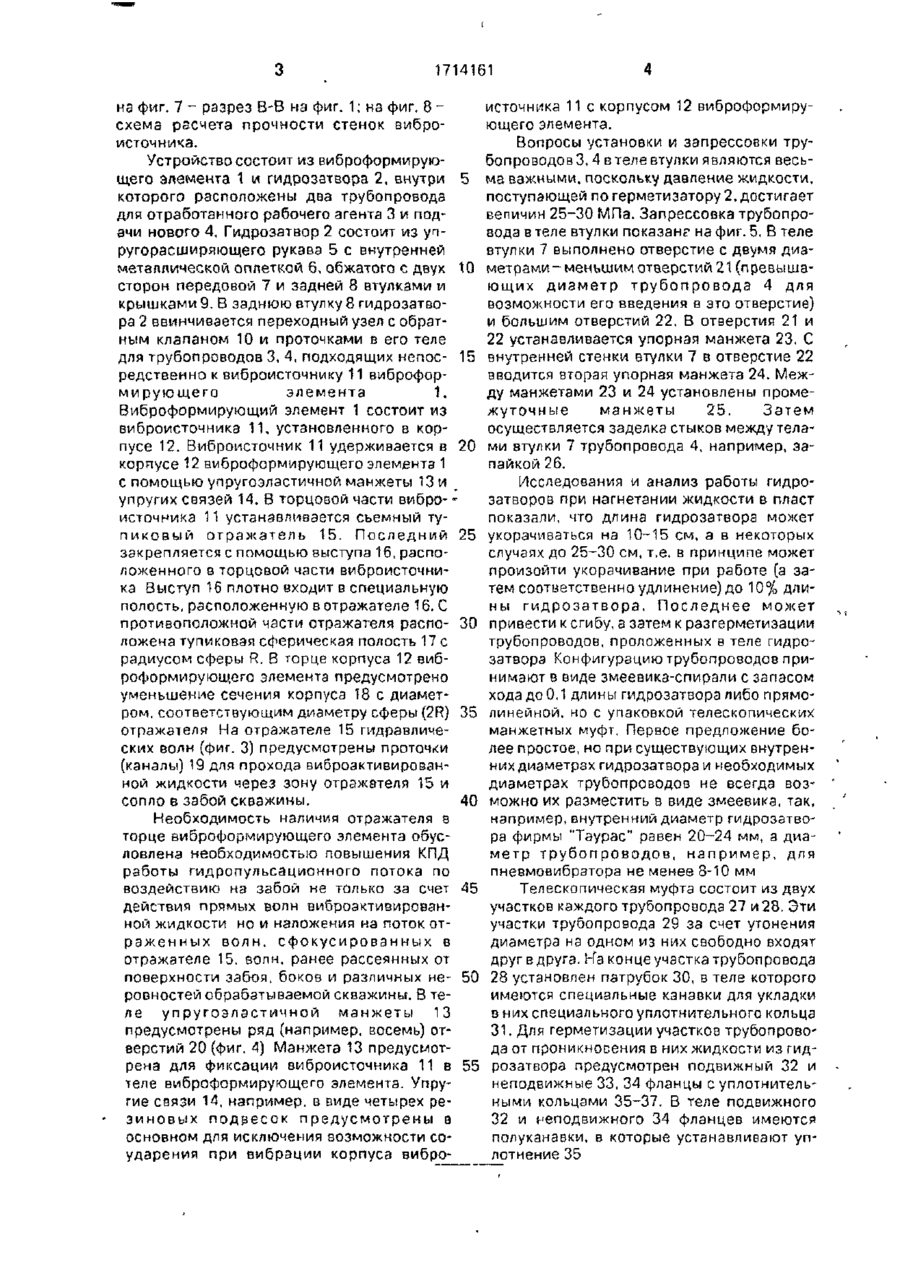

Изобретение относится к горной промышленности и может быть использовано при подземной разработке месторождений полезных ископаемых для гидрообработки выбросоопасных пластов Цель изобретения - повышение эффективности гидрообработки путем гидроимпульсного воздействия потоком рабочей жидкости на забой и стенки скважины Устройство содержит гидрозатвор, клапан с подпружиненным штоком и дросселем выполненным в виде труб различного диаметра, концентрически расположенных одна в другой В торцовой части гидрозатвора установлен автономный источник пульсаций, состоящий из вибрирующего элемента (ВЭ) с виброисточником (ВИ) внутри него. В торцовой части ВЭ смонтирована съемная эластичная манжета выпуклой формы в виде тупикового отражателя гидравлических волн. ВИ укреплен в ВЭ с помощью гибких связей и подключен изолированно от потока рабочей жидкости. Для этого через внутреннюю полость гидрозатвора пропущены два трубопровода (ТП) для подачи рабочего и отвода отработанного ВМ агента. ТП выполнен прямолинейным или в виде змеевика-спирали Прочность на сжатие материалов, из которых выполнены ТП и ВИ, должна превышать 30 МПа, а допустимое давление жидкости, подаваемой в герметизатор, составляет величину Изобретение относится к горной промышленности и может быть использовано при подземной разработке месторождений полезных ископаемых для гидрообработки выбросоопасных пластов Цель изобретения - повышение эффективности гидрообработки путем гидроим пульсного воздействия потоком рабочей жидкости на забой и стенки скважины На фиг 1 приведено устройство, общий вид; на фиг 2 - узел і на фиг 1; на фиг 3 узел і на фиг 1. на фиг. 4 - схема виброформирующего элемента, на фиг 5 - разрез А-А на фиг. 1; на фиг 6 - разрез Б-Б на фиг 1, Р ж = [tr p ]-(d
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for hydro-pulse affecting rock massif
Автори англійськоюPoturaiev Valentyn Mykytovych, Minieiev Serhii Pavlovych, Balichenko Yosyp Ivanovych, Horiahin Leonid Fedorovych
Назва патенту російськоюУстройство для гидроимпульсного действия на горный массив
Автори російськоюПотураев Валентин Никитович, Минеев Сергей Павлович, Баличенко Иосиф Иванович, Горягин Леонид Федорович
МПК / Мітки
МПК: E21F 5/00
Мітки: гірській, гідроімпульсного, пристрій, масив, впливу
