Різальний інструмент

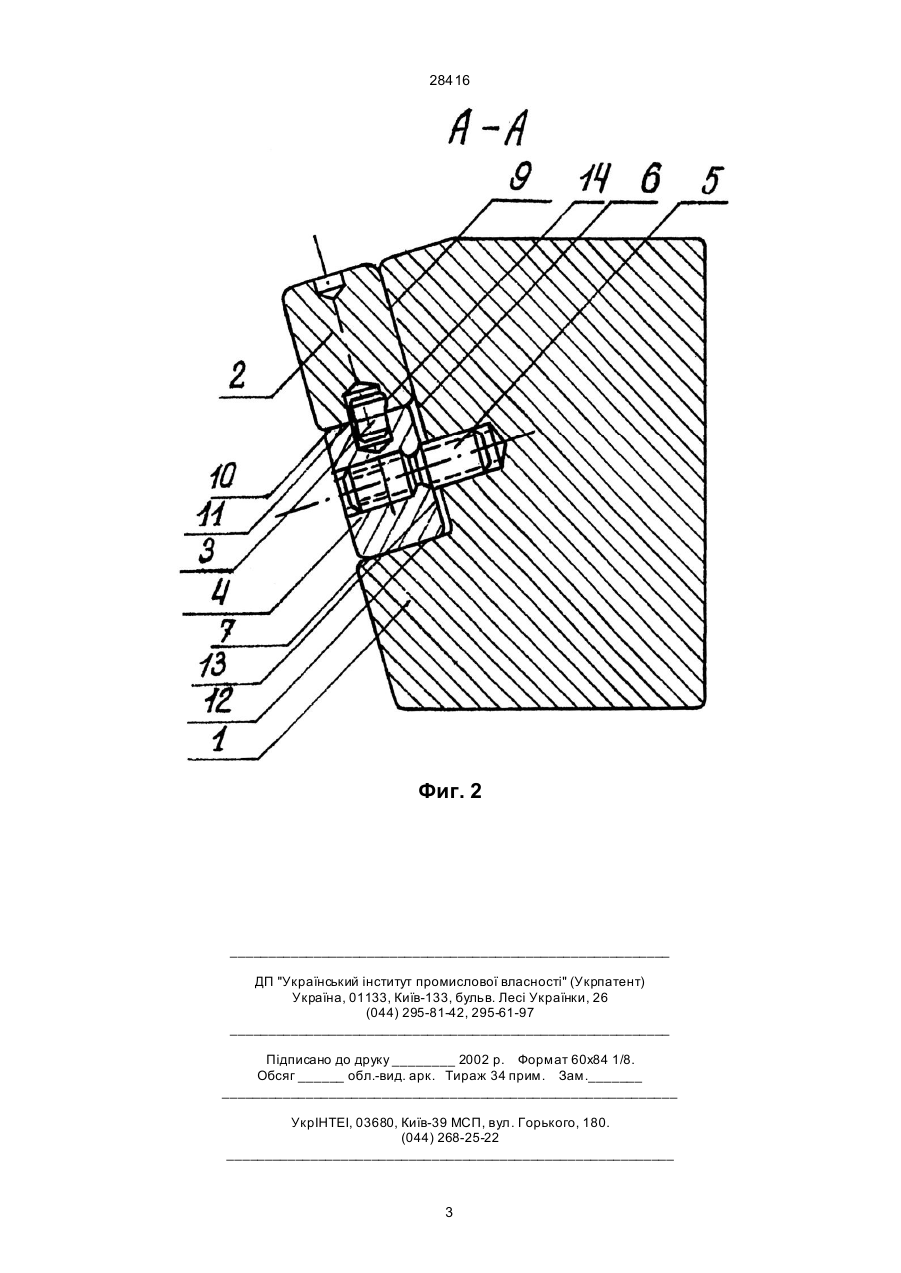

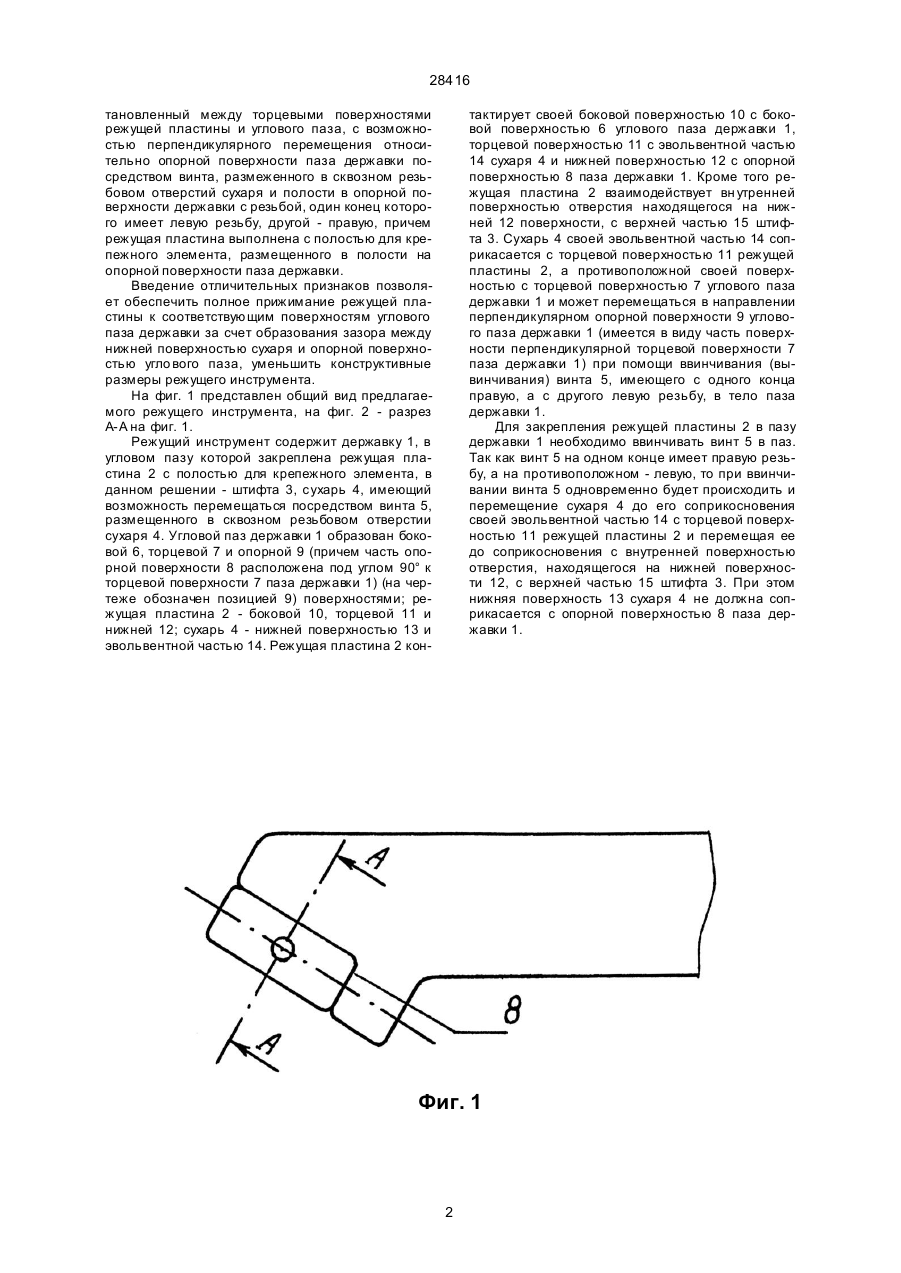

Режущий инструмент, содержащий державку, в угловом пазу которой закреплена режущая пластина и установлен винт, отличающийся тем, что 28416 тановленный между торцевыми поверхностями режущей пластины и углового паза, с возможностью перпендикулярного перемещения относительно опорной поверхности паза державки посредством винта, размеженного в сквозном резьбовом отверстий сухаря и полости в опорной поверхности державки с резьбой, один конец которого имеет левую резьбу, другой - правую, причем режущая пластина выполнена с полостью для крепежного элемента, размещенного в полости на опорной поверхности паза державки. Введение отличительных признаков позволяет обеспечить полное прижимание режущей пластины к соответствующим поверхностям углового паза державки за счет образования зазора между нижней поверхностью сухаря и опорной поверхностью угло вого паза, уменьшить конструктивные размеры режущего инструмента. На фиг. 1 представлен общий вид предлагаемого режущего инструмента, на фиг. 2 - разрез А-А на фиг. 1. Режущий инструмент содержит державку 1, в угловом пазу которой закреплена режущая пластина 2 с полостью для крепежного элемента, в данном решении - штифта 3, сухарь 4, имеющий возможность перемещаться посредством винта 5, размещенного в сквозном резьбовом отверстии сухаря 4. Угловой паз державки 1 образован боковой 6, торцевой 7 и опорной 9 (причем часть опорной поверхности 8 расположена под углом 90° к торцевой поверхности 7 паза державки 1) (на чертеже обозначен позицией 9) поверхностями; режущая пластина 2 - боковой 10, торцевой 11 и нижней 12; сухарь 4 - нижней поверхностью 13 и эвольвентной частью 14. Режущая пластина 2 кон тактирует своей боковой поверхностью 10 с боковой поверхностью 6 углового паза державки 1, торцевой поверхностью 11 с эвольвентной частью 14 сухаря 4 и нижней поверхностью 12 с опорной поверхностью 8 паза державки 1. Кроме того режущая пластина 2 взаимодействует вн утренней поверхностью отверстия находящегося на нижней 12 поверхности, с верхней частью 15 штифта 3. Сухарь 4 своей эвольвентной частью 14 соприкасается с торцевой поверхностью 11 режущей пластины 2, а противоположной своей поверхностью с торцевой поверхностью 7 углового паза державки 1 и может перемещаться в направлении перпендикулярном опорной поверхности 9 углового паза державки 1 (имеется в виду часть поверхности перпендикулярной торцевой поверхности 7 паза державки 1) при помощи ввинчивания (вывинчивания) винта 5, имеющего с одного конца правую, а с другого левую резьбу, в тело паза державки 1. Для закрепления режущей пластины 2 в пазу державки 1 необходимо ввинчивать винт 5 в паз. Так как винт 5 на одном конце имеет правую резьбу, а на противоположном - левую, то при ввинчивании винта 5 одновременно будет происходить и перемещение сухаря 4 до его соприкосновения своей эвольвентной частью 14 с торцевой поверхностью 11 режущей пластины 2 и перемещая ее до соприкосновения с внутренней поверхностью отверстия, находящегося на нижней поверхности 12, с верхней частью 15 штифта 3. При этом нижняя поверхность 13 сухаря 4 не должна соприкасается с опорной поверхностью 8 паза державки 1. Фиг. 1 2 28416 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
