Збірний осьовий інструмент

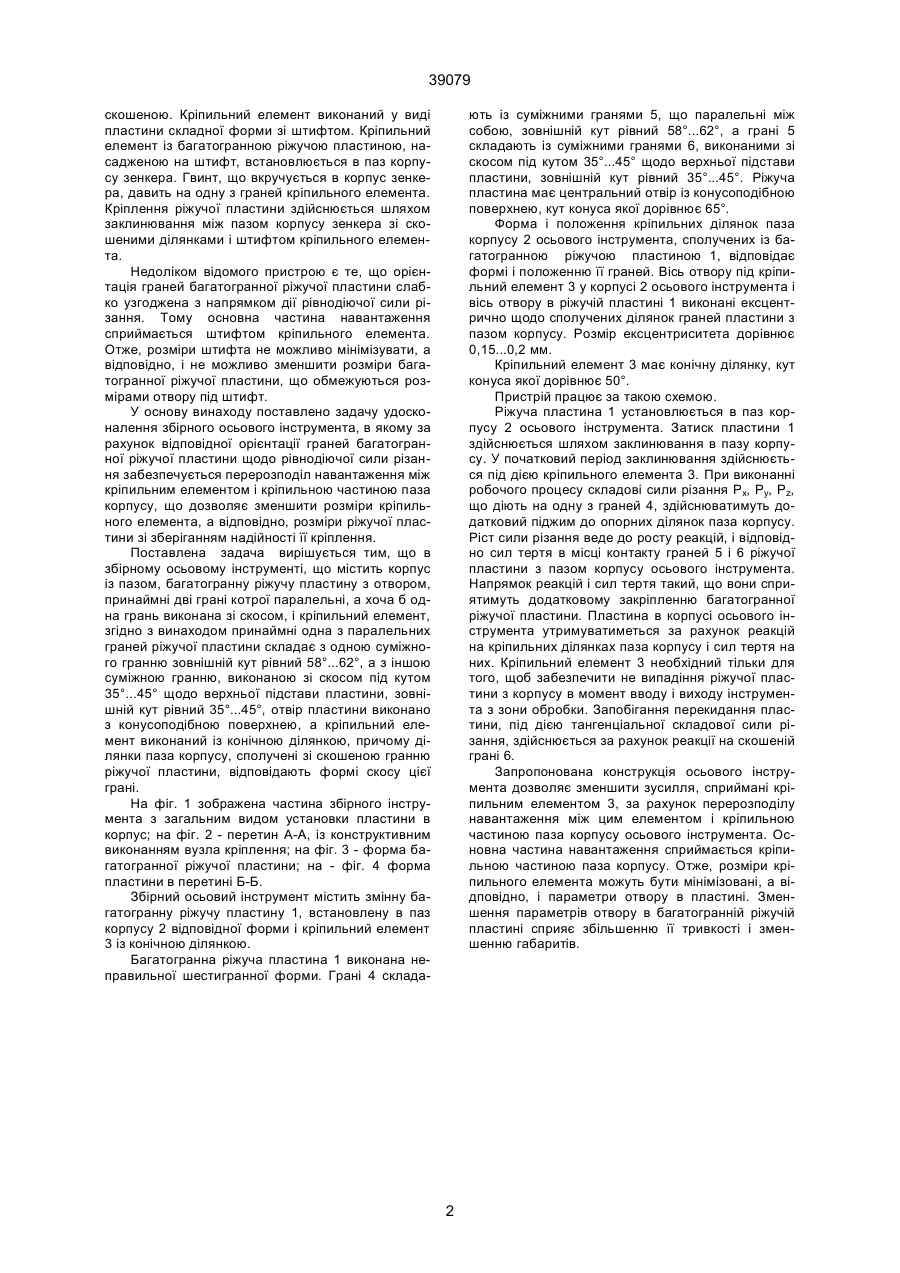

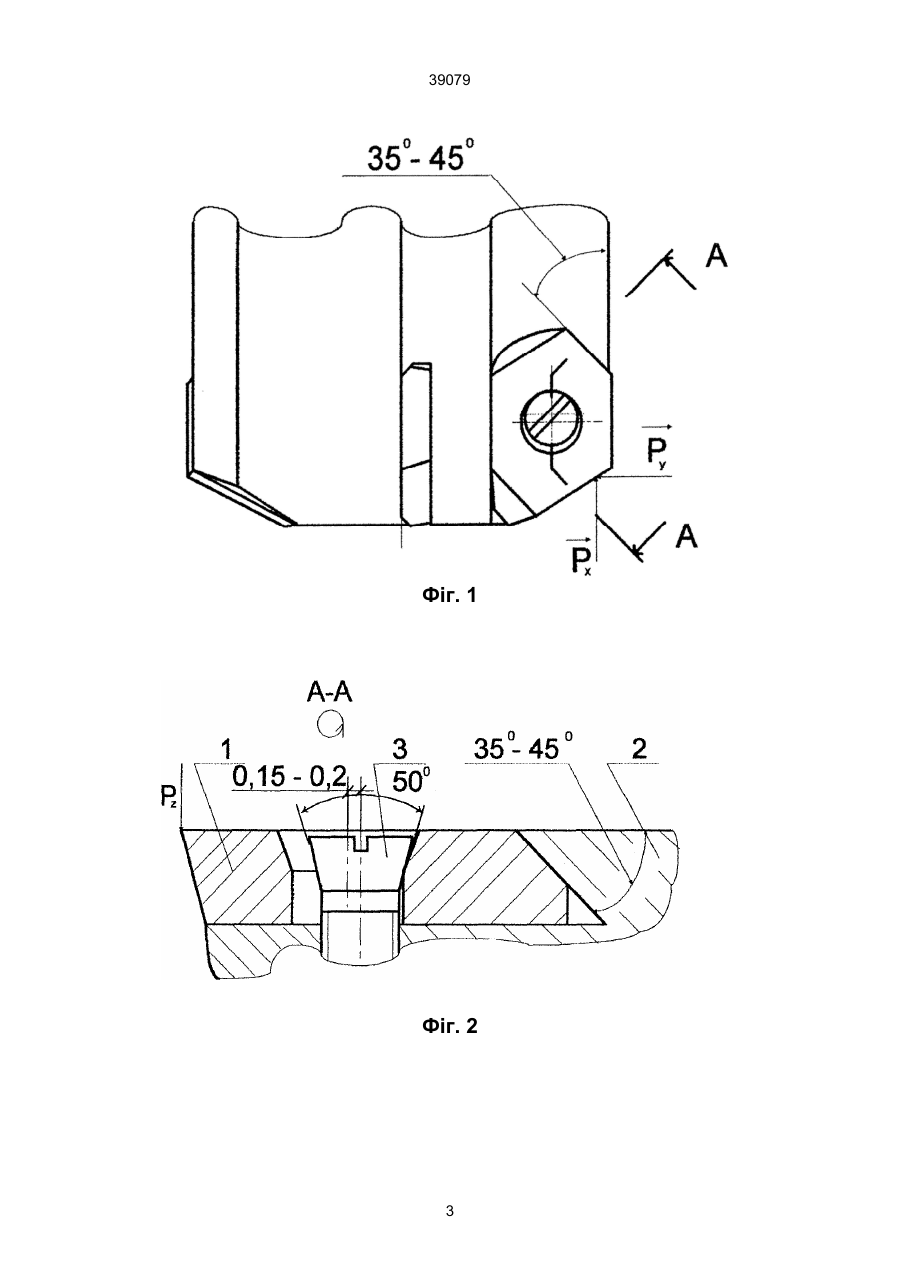

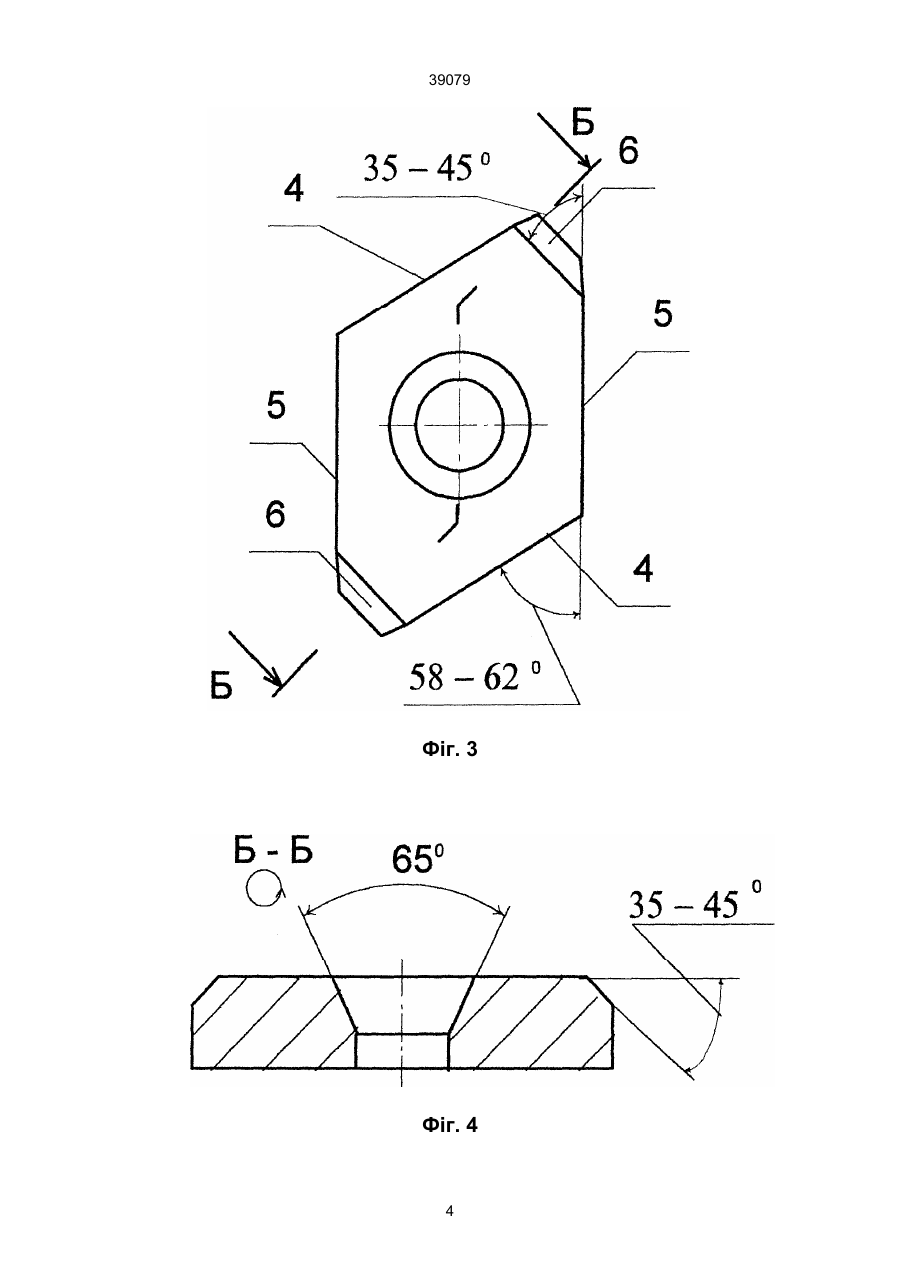

Збірний осьовий інструмент, що містить корпус із пазом, багатогранну ріжучу пластину з отвором, принаймні дві грані якої паралельні, а хоча б одна грань виконана зі скосом, і кріпильний еле 39079 скошеною. Кріпильний елемент виконаний у виді пластини складної форми зі штифтом. Кріпильний елемент із багатогранною ріжучою пластиною, насадженою на штифт, встановлюється в паз корпусу зенкера. Гвинт, що вкручується в корпус зенкера, давить на одну з граней кріпильного елемента. Кріплення ріжучої пластини здійснюється шляхом заклинювання між пазом корпусу зенкера зі скошеними ділянками і штифтом кріпильного елемента. Недоліком відомого пристрою є те, що орієнтація граней багатогранної ріжучої пластини слабко узгоджена з напрямком дії рівнодіючої сили різання. Тому основна частина навантаження сприймається штифтом кріпильного елемента. Отже, розміри штифта не можливо мінімізувати, а відповідно, і не можливо зменшити розміри багатогранної ріжучої пластини, що обмежуються розмірами отвору під штифт. У основу винаходу поставлено задачу удосконалення збірного осьового інструмента, в якому за рахунок відповідної орієнтації граней багатогранної ріжучої пластини щодо рівнодіючої сили різання забезпечується перерозподіл навантаження між кріпильним елементом і кріпильною частиною паза корпусу, що дозволяє зменшити розміри кріпильного елемента, а відповідно, розміри ріжучої пластини зі зберіганням надійності її кріплення. Поставлена задача вирішується тим, що в збірному осьовому інструменті, що містить корпус із пазом, багатогранну ріжучу пластину з отвором, принаймні дві грані котрої паралельні, а хоча б одна грань виконана зі скосом, і кріпильний елемент, згідно з винаходом принаймні одна з паралельних граней ріжучої пластини складає з одною суміжного гранню зовнішній кут рівний 58°...62°, а з іншою суміжною гранню, виконаною зі скосом під кутом 35°...45° щодо верхньої підстави пластини, зовнішній кут рівний 35°...45°, отвір пластини виконано з конусоподібною поверхнею, а кріпильний елемент виконаний із конічною ділянкою, причому ділянки паза корпусу, сполучені зі скошеною гранню ріжучої пластини, відповідають формі скосу цієї грані. На фіг. 1 зображена частина збірного інструмента з загальним видом установки пластини в корпус; на фіг. 2 - перетин А-А, із конструктивним виконанням вузла кріплення; на фіг. 3 - форма багатогранної ріжучої пластини; на - фіг. 4 форма пластини в перетині Б-Б. Збірний осьовий інструмент містить змінну багатогранну ріжучу пластину 1, встановлену в паз корпусу 2 відповідної форми і кріпильний елемент 3 із конічною ділянкою. Багатогранна ріжуча пластина 1 виконана неправильної шестигранної форми. Грані 4 склада ють із суміжними гранями 5, що паралельні між собою, зовнішній кут рівний 58°...62°, а грані 5 складають із суміжними гранями 6, виконаними зі скосом під кутом 35°...45° щодо верхньої підстави пластини, зовнішній кут рівний 35°...45°. Ріжуча пластина має центральний отвір із конусоподібною поверхнею, кут конуса якої дорівнює 65°. Форма і положення кріпильних ділянок паза корпусу 2 осьового інструмента, сполучених із багатогранною ріжучою пластиною 1, відповідає формі і положенню її граней. Вісь отвору під кріпильний елемент 3 у корпусі 2 осьового інструмента і вісь отвору в ріжучій пластині 1 виконані ексцентрично щодо сполучених ділянок граней пластини з пазом корпусу. Розмір ексцентриситета дорівнює 0,15...0,2 мм. Кріпильний елемент 3 має конічну ділянку, кут конуса якої дорівнює 50°. Пристрій працює за такою схемою. Ріжуча пластина 1 установлюється в паз корпусу 2 осьового інструмента. Затиск пластини 1 здійснюється шляхом заклинювання в пазу корпусу. У початковий період заклинювання здійснюється під дією кріпильного елемента 3. При виконанні робочого процесу складові сили різання Рх, Ру, Pz, що діють на одну з граней 4, здійснюватимуть додатковий піджим до опорних ділянок паза корпусу. Ріст сили різання веде до росту реакцій, і відповідно сил тертя в місці контакту граней 5 і 6 ріжучої пластини з пазом корпусу осьового інструмента. Напрямок реакцій і сил тертя такий, що вони сприятимуть додатковому закріпленню багатогранної ріжучої пластини. Пластина в корпусі осьового інструмента утримуватиметься за рахунок реакцій на кріпильних ділянках паза корпусу і сил тертя на них. Кріпильний елемент 3 необхідний тільки для того, щоб забезпечити не випадіння ріжучої пластини з корпусу в момент вводу і виходу інструмента з зони обробки. Запобігання перекидання пластини, під дією тангенціальної складової сили різання, здійснюється за рахунок реакції на скошеній грані 6. Запропонована конструкція осьового інструмента дозволяє зменшити зусилля, сприймані кріпильним елементом 3, за рахунок перерозподілу навантаження між цим елементом і кріпильною частиною паза корпусу осьового інструмента. Основна частина навантаження сприймається кріпильною частиною паза корпусу. Отже, розміри кріпильного елемента можуть бути мінімізовані, а відповідно, і параметри отвору в пластині. Зменшення параметрів отвору в багатогранній ріжучій пластині сприяє збільшенню її тривкості і зменшенню габаритів. 2 39079 Фіг. 1 Фіг. 2 3 39079 Фіг. 3 Фіг. 4 4 39079 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
