Малогабаритний переносний креслярський прилад (кульман) координатного типу

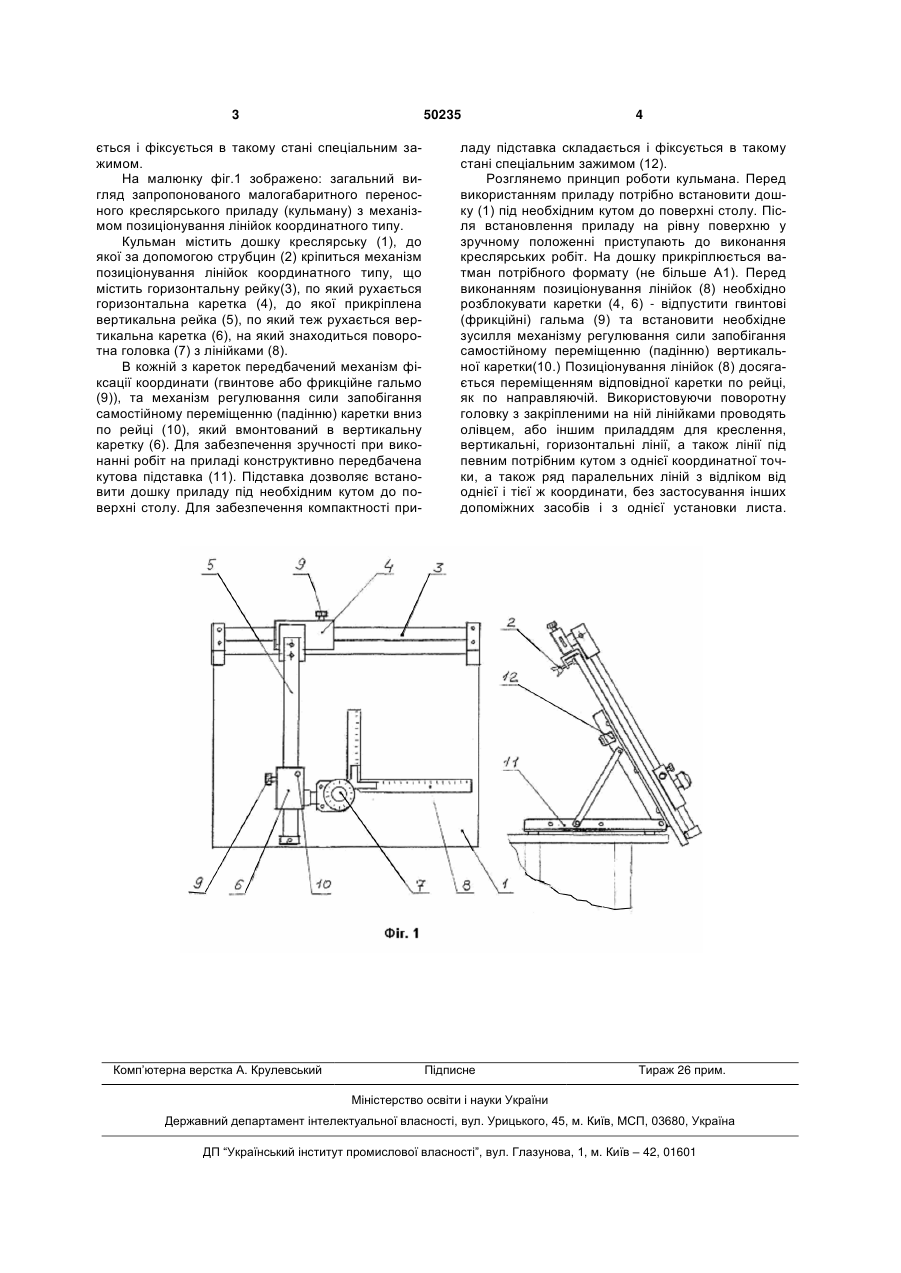

Малогабаритний переносний креслярський прилад (кульман), що містить дошку креслярську, до якої струбцинами прикріплений механізм, укомплектований поворотною головкою і двома лінійками, який відрізняється тим, що в конструкцію приладу введений механізм позиціонування лінійок координатного типу, що містить горизонтальну рейку, по якій рухається горизонтальна каретка, до 3 50235 ється і фіксується в такому стані спеціальним зажимом. На малюнку фіг.1 зображено: загальний вигляд запропонованого малогабаритного переносного креслярського приладу (кульману) з механізмом позиціонування лінійок координатного типу. Кульман містить дошку креслярську (1), до якої за допомогою струбцин (2) кріпиться механізм позиціонування лінійок координатного типу, що містить горизонтальну рейку(3), по який рухається горизонтальна каретка (4), до якої прикріплена вертикальна рейка (5), по який теж рухається вертикальна каретка (6), на який знаходиться поворотна головка (7) з лінійками (8). В кожній з кареток передбачений механізм фіксації координати (гвинтове або фрикційне гальмо (9)), та механізм регулювання сили запобігання самостійному переміщенню (падінню) каретки вниз по рейці (10), який вмонтований в вертикальну каретку (6). Для забезпечення зручності при виконанні робіт на приладі конструктивно передбачена кутова підставка (11). Підставка дозволяє встановити дошку приладу під необхідним кутом до поверхні столу. Для забезпечення компактності при Комп’ютерна верстка А. Крулевський 4 ладу підставка складається і фіксується в такому стані спеціальним зажимом (12). Розглянемо принцип роботи кульмана. Перед використанням приладу потрібно встановити дошку (1) під необхідним кутом до поверхні столу. Після встановлення приладу на рівну поверхню у зручному положенні приступають до виконання креслярських робіт. На дошку прикріплюється ватман потрібного формату (не більше А1). Перед виконанням позиціонування лінійок (8) необхідно розблокувати каретки (4, 6) - відпустити гвинтові (фрикційні) гальма (9) та встановити необхідне зусилля механізму регулювання сили запобігання самостійному переміщенню (падінню) вертикальної каретки(10.) Позиціонування лінійок (8) досягається переміщенням відповідної каретки по рейці, як по направляючій. Використовуючи поворотну головку з закріпленими на ній лінійками проводять олівцем, або іншим приладдям для креслення, вертикальні, горизонтальні лінії, а також лінії під певним потрібним кутом з однієї координатної точки, а також ряд паралельних ліній з відліком від однієї і тієї ж координати, без застосування інших допоміжних засобів і з однієї установки листа. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
