Пристрій для дозування сипких гігроскопічних продуктів, що містить бункер, встановлені під ним з можливістю обертання диски з мірними стаканчиками, встановлений над зоною розвантаження сектор та розпорошувач, який відрізняється тим, що мірні стаканчики виконано конічними.

Текст

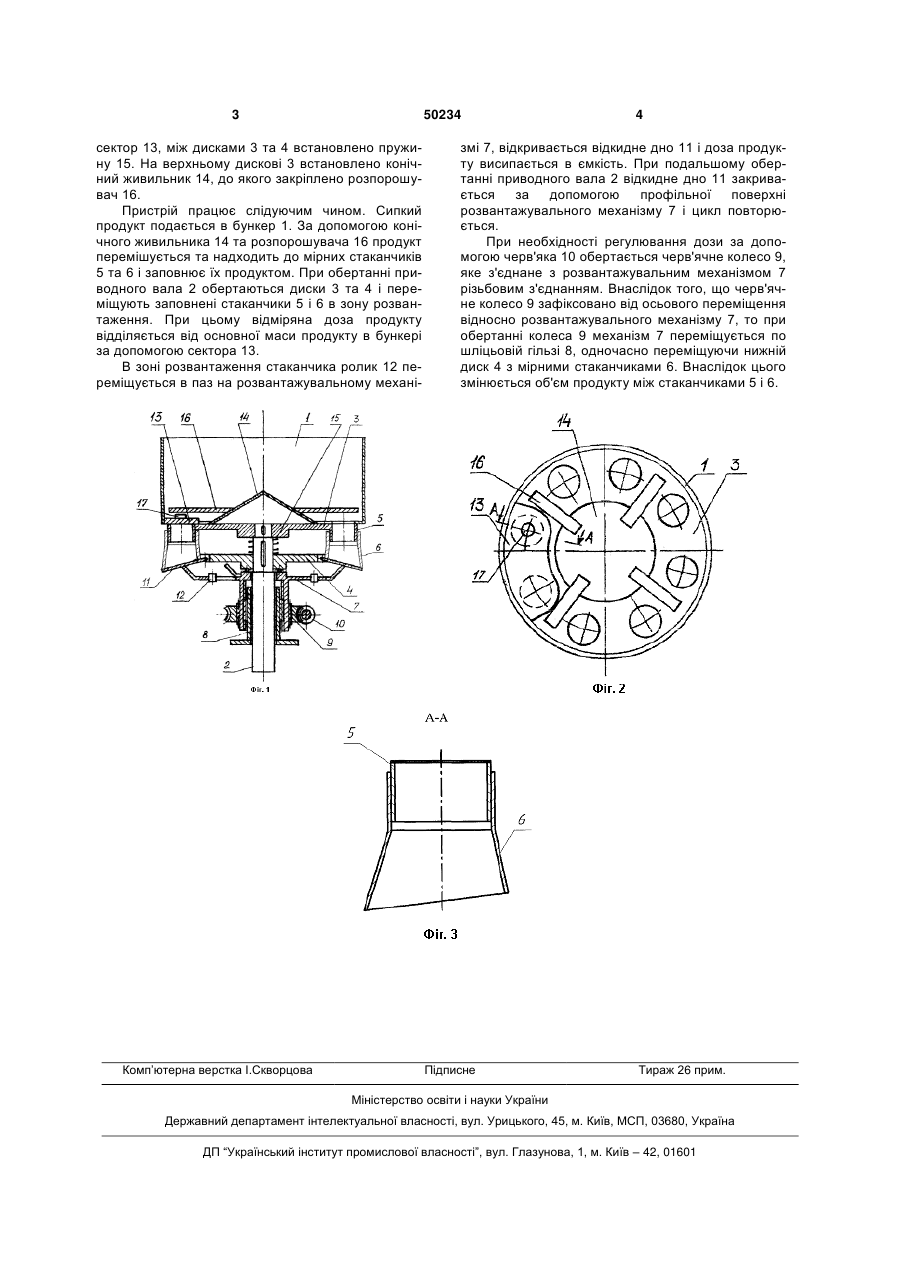

Пристрій для дозування сипких гігроскопічних продуктів, що містить бункер, встановлені під ним з можливістю обертання диски з мірними стаканчиками, встановлений над зоною розвантаження сектор та розпорошувач, який відрізняється тим, що мірні стаканчики виконано конічними. (19) (21) u200913416 (22) 23.12.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ГАВВА ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, ВОЛЧКО АНАТОЛІЙ ІВАНОВИЧ, ГАВВА ОЛЕКСАНДР МИКОЛАЙОВИЧ, ВОЛЧКО АНДРІЙ АНАТОЛІЙОВИЧ 3 50234 сектор 13, між дисками 3 та 4 встановлено пружину 15. На верхньому дискові 3 встановлено конічний живильник 14, до якого закріплено розпорошувач 16. Пристрій працює слідуючим чином. Сипкий продукт подається в бункер 1. За допомогою конічного живильника 14 та розпорошувача 16 продукт перемішується та надходить до мірних стаканчиків 5 та 6 і заповнює їх продуктом. При обертанні приводного вала 2 обертаються диски 3 та 4 і переміщують заповнені стаканчики 5 і 6 в зону розвантаження. При цьому відміряна доза продукту відділяється від основної маси продукту в бункері за допомогою сектора 13. В зоні розвантаження стаканчика ролик 12 переміщується в паз на розвантажувальному механі Комп’ютерна верстка І.Скворцова 4 змі 7, відкривається відкидне дно 11 і доза продукту висипається в ємкість. При подальшому обертанні приводного вала 2 відкидне дно 11 закривається за допомогою профільної поверхні розвантажувального механізму 7 і цикл повторюється. При необхідності регулювання дози за допомогою черв'яка 10 обертається черв'ячне колесо 9, яке з'єднане з розвантажувальним механізмом 7 різьбовим з'єднанням. Внаслідок того, що черв'ячне колесо 9 зафіксовано від осьового переміщення відносно розвантажувального механізму 7, то при обертанні колеса 9 механізм 7 переміщується по шліцьовій гільзі 8, одночасно переміщуючи нижній диск 4 з мірними стаканчиками 6. Внаслідок цього змінюється об'єм продукту між стаканчиками 5 і 6. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
