П’єзоелектричний перетворювач механічних величин
Номер патенту: 50300
Опубліковано: 25.05.2010
Автори: Туз Вячеслав Валерійович, Сотула Жанна Василівна, Куницька Лариса Георгіївна, Базіло Костянтин Вікторович, Плосконос Микола Юрійович, Шарапов Валерій Михайлович
Формула / Реферат
Перетворювач механічних величин, що містить п'єзоелемент з електродами та резистор, який відрізняється тим, що електроди виконані у вигляді трьох систем, а також введено другий резистор, причому перший резистор з'єднаний з першими електродами першої та другої системи електродів, другий резистор - з першими електродами другої та третьої системи та виходом перетворювача, другі електроди другої та третьої системи електродів з'єднані з загальним приводом.
Текст

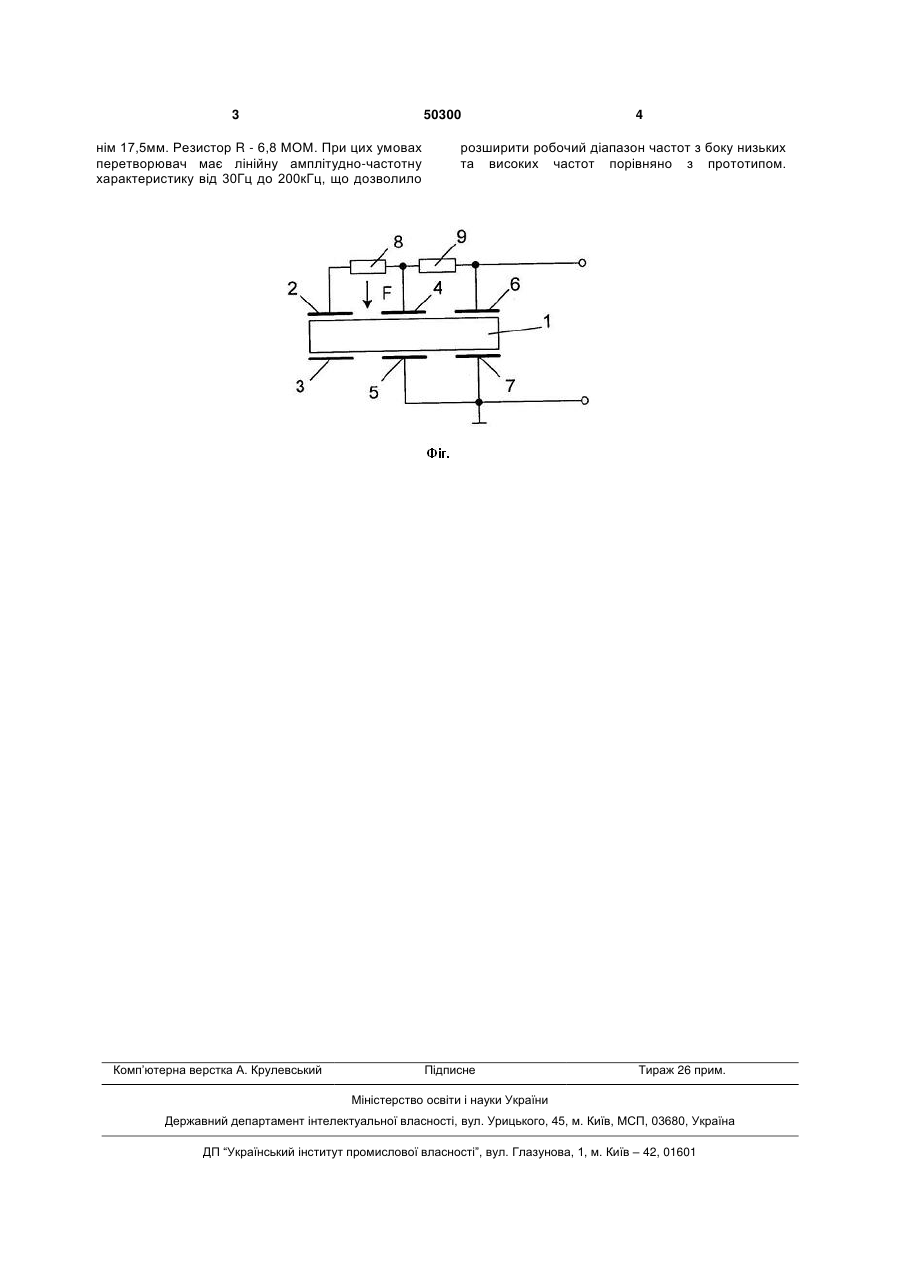

Перетворювач механічних величин, що містить п'єзоелемент з електродами та резистор, який відрізняється тим, що електроди виконані у вигляді трьох систем, а також введено другий резистор, причому перший резистор з'єднаний з першими електродами першої та другої системи електродів, другий резистор - з першими електродами другої та третьої системи та виходом перетворювача, другі електроди другої та третьої системи електродів з'єднані з загальним приводом. (19) (21) u201001316 (22) 08.02.2010 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, СОТУЛА ЖАННА ВАСИЛІВНА, КУНИЦЬКА ЛАРИСА ГЕОРГІЇВНА, БАЗІЛО КОСТЯНТИН ВІКТОРОВИЧ, ТУЗ В'ЯЧЕСЛАВ ВАЛЕРІЙОВИЧ, ПЛОСКОНОС МИКОЛА ЮРІЙОВИЧ (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ 3 50300 нім 17,5мм. Резистор R - 6,8 MOM. При цих умовах перетворювач має лінійну амплітудно-частотну характеристику від 30Гц до 200кГц, що дозволило Комп’ютерна верстка А. Крулевський 4 розширити робочий діапазон частот з боку низьких та високих частот порівняно з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna, Bazilo Kostiantyn Viktorovych, Tuz Viacheslav Valeriiovych, Ploskonos Mykola Yuriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна, Базило Константин Викторович, Туз Вячеслав Валериевич, Плосконос Николай Юрьевич
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: механічних, перетворювач, п'єзоелектричний, величин
