Формула / Реферат

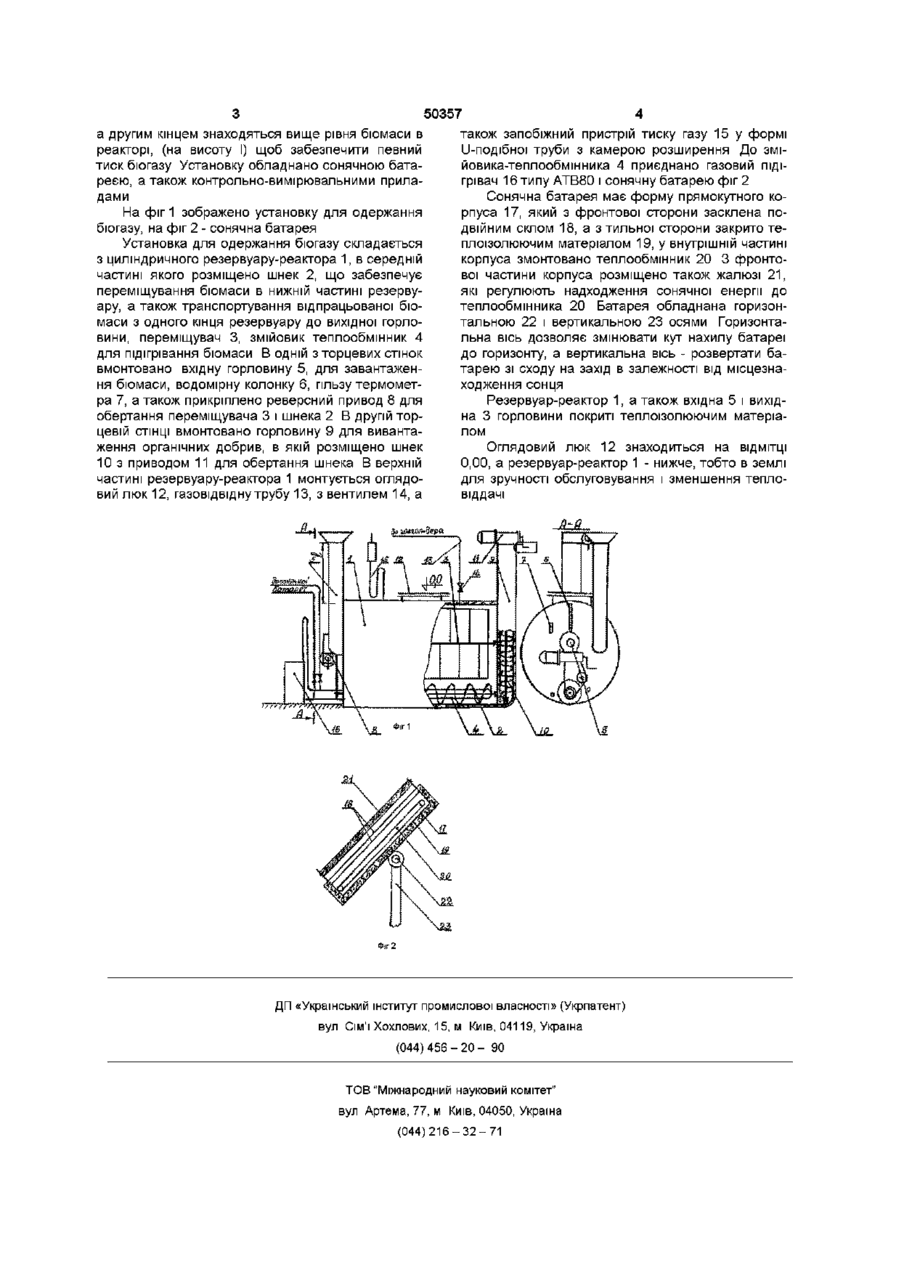

1. Установка для одержання біогазу, що містить герметичний резервуар-реактор, в середині якого змонтоване переміщуюче біомасу пристосування, обладнаний пристроями для подачі біомаси і відводу збродженої біомаси, відводу біогазу, яка відрізняється тим, що резервуар-реактор обладнано двома вертикальними горловинами, які вмонтовані в торцеві стінки і, що вихідна горловина обладнана шнеком для вивантаження відпрацьованої біомаси;

2. Установка за п. 1, яка відрізняється тим, що резервуар-реактор обладнано двома перемішувачами біомаси - один у формі вала, на якому прикріплені стержні, що з'єднані між собою у формі ґратки, а другий у формі шнека, що крім перемішування забезпечує транспортування відпрацьованої біомаси з вхідної частини резервуара-реактора до вихідної горловини.

3. Установка за пп. 1, 2, яка відрізняється тим, що вона додатково до газового підігрівача обладнана сонячною батареєю, що має горизонтальну і вертикальну осі, які дозволяють змінювати кут нахилу батареї до горизонту і повертати її зі сходу на захід в залежності від місцезнаходження сонця.

4. Установка за пп. 1, 2, 3, яка відрізняється тим, що вона обладнана запобіжним пристроєм тиску біогазу у формі U-подібної труби з камерою розширення.

Текст

1 Установка для одержання бюгазу, що містить герметичний резервуар-реактор, в середині якого змонтоване переміщуюче біомасу пристосування, обладнаний пристроями для подачі біомаси і відводу збродженої біомаси, відводу бюгазу, яка відрізняється тим, що резервуарреактор обладнано двома вертикальними горловинами, які вмонтовані в торцеві стінки і, що вихідна горловина обладнана шнеком для вивантаження відпрацьованої біомаси, 2 Установка за п 1 , яка відрізняється тим, що резервуар-реактор обладнано двома перемішувачами біомаси - один у формі вала, на якому прикріплені стержні, що з'єднані між собою у формі ґратки, а другий у формі шнека, що крім перемішування забезпечує транспортування відпрацьованої біомаси з вхідної частини резервуара-реактора до вихідної горловини 3 Установка за пп 1, 2, яка відрізняється тим, що вона додатково до газового підігрівача обладнана сонячною батареєю, що має горизонтальну і вертикальну осі, які дозволяють змінювати кут нахилу батареї до горизонту і повертати и зі сходу на захід в залежності від місцезнаходження сонця 4 Установка за пп 1, 2, 3, яка відрізняється тим, що вона обладнана запобіжним пристроєм тиску бюгазу у формі U-подібноі труби з камерою розширення Заявляється винахід, який відноситься до пристроїв для анаеробного бродіння органічних ВІДХОДІВ (біомаси), зокрема, призначений для добування бюгазу і перегною (органо-мшеральних добрив), знешкодження та дезодорації біомаси (гній І гноївка від утримання тварин, фекали, гуща каналізаційних стоків, відходи м'ясомолочної промисловості, побутові відходи, деревні відходи, листя, стебла бур'янів та ш) внаслідок бродіння і використання кінцевих продуктів в народному господарстві Найближчим за технічним рішенням до пропонованої установки є метантенк для виробництва бюгазу (журнал "Дім, сад, город", №8, 1993р), який виготовлений у формі горизонтального циліндричного бродильного резервуару з патрубками для подачі та відведення відпрацьованої біомаси і відбирання бюгазу в середині якого вмонтовано пристрій для перемішування біомаси Недоліком наведеної конструкції є те, що а) розвантажувальна горловина розміщена в нижній частині резервуару-реактора і необхідно мати окремий резервуар для забродженої біомаси, який повинен знаходитись нижче рівня горловини, б) резервуар-реактор обладнаний тільки одним видом підігріву, що зменшує економічні показ ники установки, в) резервуар-реактор обладнано одним переміщувачем і, в разі великого інтервалу в часі між переміщуванням, внизу осідає густа частина забродженої біомаси, що дуже ускладнює переміщування В основу винаходу постановлено задачу для вдосконалення установки, щоб зброджувати будьякі відходи органічної сировини, підвищенню економічної ефективності та пристосування до різних природнокліматичних умов шляхом введення пристроїв, які використовують сонячну енергію для підігрівання біомаси, забезпечення оптимального температурного режиму в процесі бродіння ВІДХОДІВ з максимальним виділенням бюгазу і високоякісних органо-мшеральних добрив та зручністю в процесі експлуатації Поставлена задача вирішується тим, що установка є резервуар-реактор у формі горизонтального циліндру, в середині якого змонтовано переміщуюче біомасу пристосування, що складається з двох частин верхньої у формі вала, на якому прикріплені стержні, що з'єднані між собою у вигляді ґратки, і нижньої у формі шнека, і який обладнано вхідною і вихідною горловинами, що одним кінцем вмонтовані у торцеві стінки резервуару-реактора, 1 ю СО О ю 50357 а другим кінцем знаходяться вище рівня біомаси в реакторі, (на висоту І) щоб забезпечити певний тиск біогазу Установку обладнано сонячною батареєю, а також контрольно-вимірювальними приладами На фіг 1 зображено установку для одержання біогазу, на фіг 2 - сонячна батарея Установка для одержання біогазу складається з циліндричного резервуару-реактора 1, в середній частині якого розміщено шнек 2, що забезпечує переміщування біомаси в нижній частині резервуару, а також транспортування відпрацьованої біомаси з одного кінця резервуару до вихідної горловини, переміщувач 3, змійовик теплообмінник 4 для підігрівання біомаси В одній з торцевих стінок вмонтовано вхідну горловину 5, для завантаження біомаси, водомірну колонку 6, гільзу термометра 7, а також прикріплено реверсний привод 8 для обертання переміщувача 3 і шнека 2 В другій торцевій СТІНЦІ вмонтовано горловину 9 для вивантаження органічних добрив, в якій розміщено шнек 10 з приводом 11 для обертання шнека В верхній частині резервуару-реактора 1 монтується оглядовий люк 12, газовідвідну трубу 13, з вентилем 14, а також запобіжний пристрій тиску газу 15 у формі U-подібноі труби з камерою розширення До змійовика-теплообмінника 4 приєднано газовий підігрівач 16 типу АТВ80 і сонячну батарею фіг 2 Сонячна батарея має форму прямокутного корпуса 17, який з фронтової сторони засклена подвійним склом 18, а з тильної сторони закрито теплоізолюючим матеріалом 19, у внутрішній частині корпуса змонтовано теплообмінник 20 3 фронтової частини корпуса розміщено також жалюзі 2 1 , які регулюють надходження сонячної енергії до теплообмінника 20 Батарея обладнана горизонтальною 22 і вертикальною 23 осями Горизонтальна вісь дозволяє змінювати кут нахилу батареї до горизонту, а вертикальна вісь - розвертати батарею зі сходу на захід в залежності від місцезнаходження сонця Резервуар-реактор 1, а також вхідна 5 і вихідна 3 горловини покриті теплоізолюючим матеріалом Оглядовий люк 12 знаходиться на ВІДМІТЦІ 0,00, а резервуар-реактор 1 - нижче, тобто в землі для зручності обслуговування і зменшення тепловіддачі -ч ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Bio-gas producing set

Автори англійською

Yurchenko Valerii Ivanovych, Yurchenko Ivan Valeriiovych, Yurchenko Andrii Valeriiovych

Назва патенту російською

Установка для получения биогаза

Автори російською

Юрченко Валерий Иванович, Юрченко Иван Валерьевич, Юрченко Андрей Валерьевич

МПК / Мітки

МПК: C02F 11/04, C02F 3/28

Мітки: одержання, біогазу, установка
