Установка для одержання біогазу з відходів тваринництва

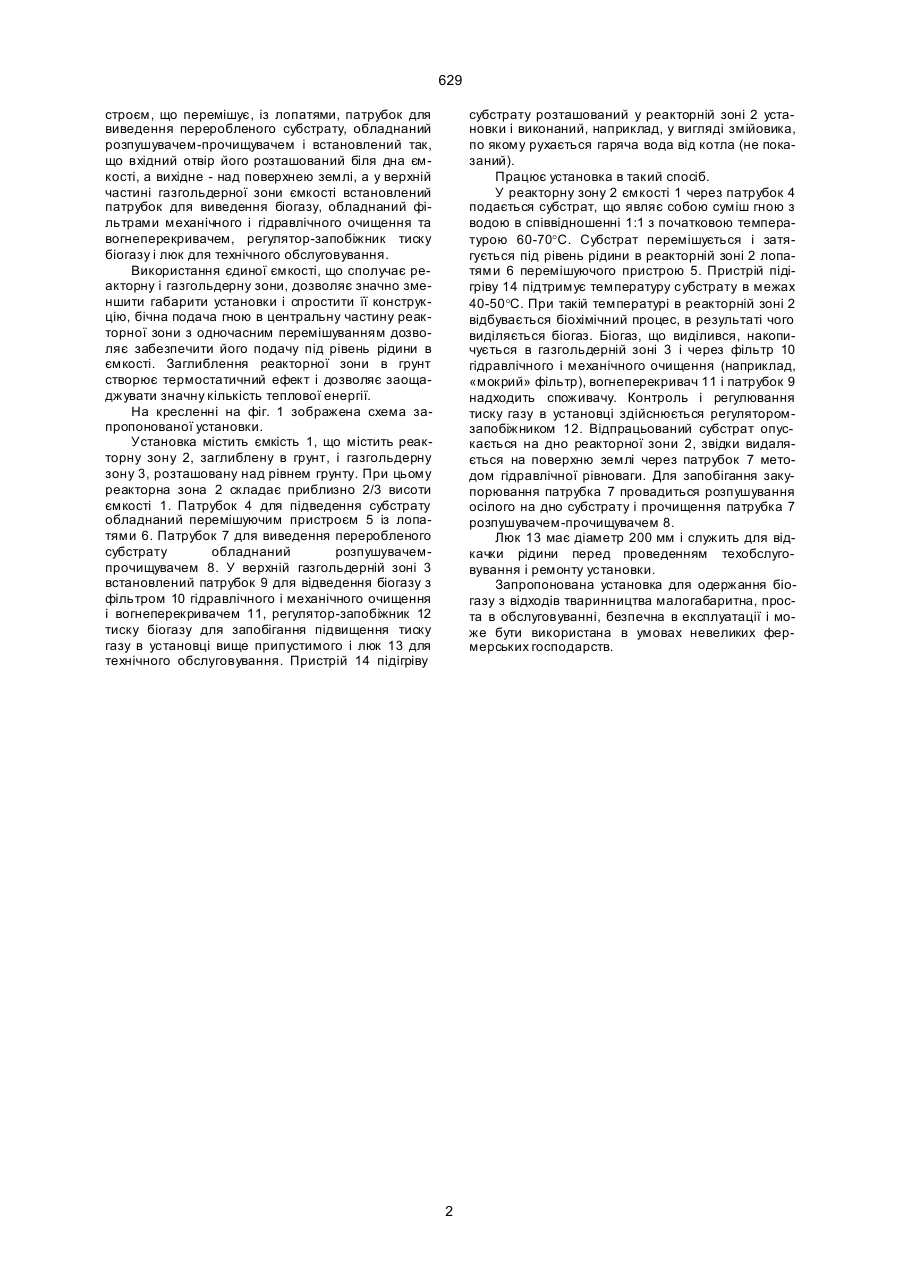

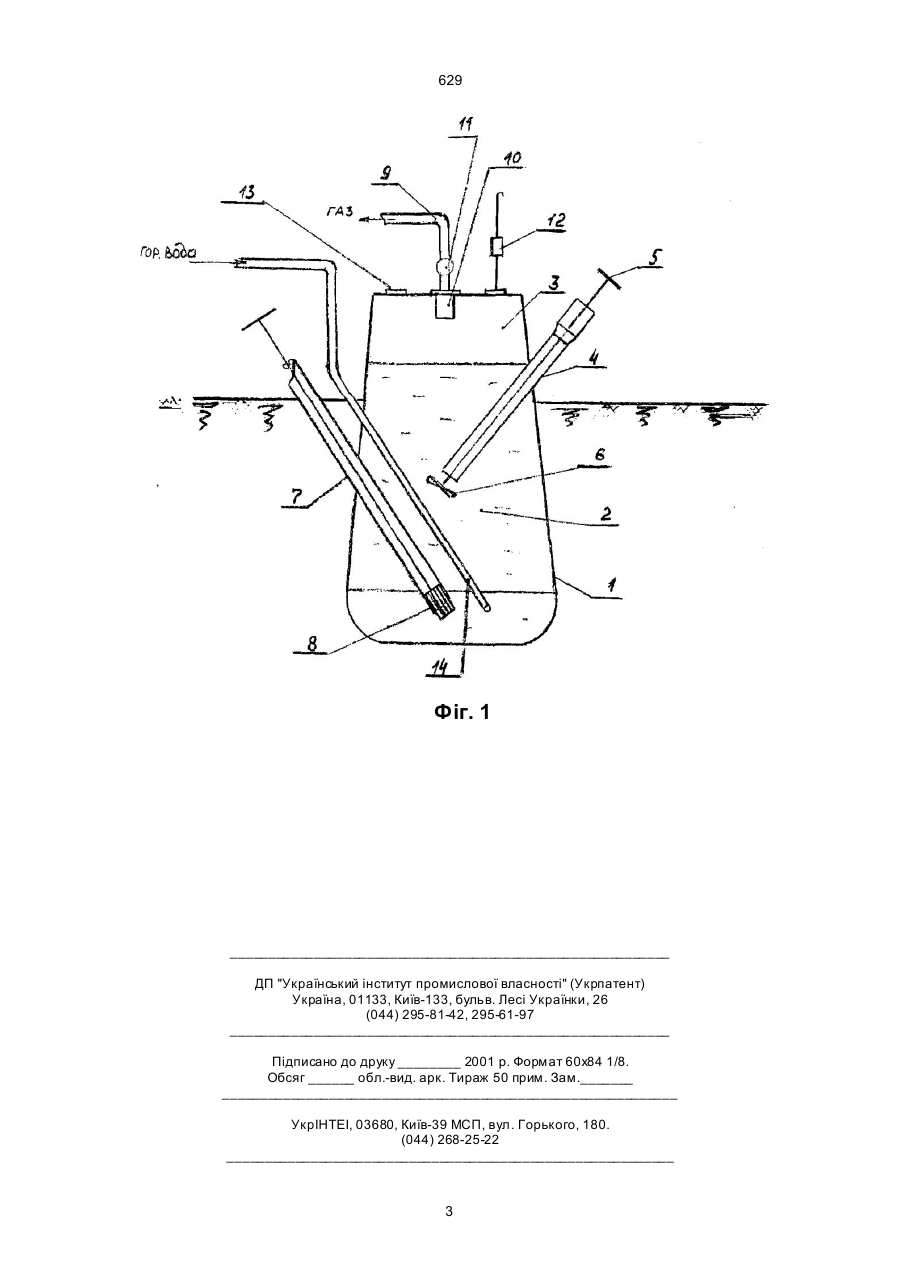

Установка для одержання біогазу з відходів тваринництва, що містить ємкість із патрубком для підведення субстрату, патрубками для виведення газу і переробленого субстрату і пристроєм підігріву субстрату, що відрізняє ться тим, що в одному корпусі ємкості об’єднані нижня реакторна 629 строєм, що перемішує, із лопатями, патрубок для виведення переробленого субстрату, обладнаний розпушувачем-прочищувачем і встановлений так, що вхідний отвір його розташований біля дна ємкості, а вихідне - над поверхнею землі, а у верхній частині газгольдерної зони ємкості встановлений патрубок для виведення біогазу, обладнаний фільтрами механічного і гідравлічного очищення та вогнеперекривачем, регулятор-запобіжник тиску біогазу і люк для технічного обслуговування. Використання єдиної ємкості, що сполучає реакторну і газгольдерну зони, дозволяє значно зменшити габарити установки і спростити її конструкцію, бічна подача гною в центральну частину реакторної зони з одночасним перемішуванням дозволяє забезпечити його подачу під рівень рідини в ємкості. Заглиблення реакторної зони в грунт створює термостатичний ефект і дозволяє заощаджувати значну кількість теплової енергії. На кресленні на фіг. 1 зображена схема запропонованої установки. Установка містить ємкість 1, що містить реакторну зону 2, заглиблену в грунт, і газгольдерну зону 3, розташовану над рівнем грунту. При цьому реакторна зона 2 складає приблизно 2/3 висоти ємкості 1. Патрубок 4 для підведення субстрату обладнаний перемішуючим пристроєм 5 із лопатями 6. Патрубок 7 для виведення переробленого субстрату обладнаний розпушувачемпрочищувачем 8. У верхній газгольдерній зоні 3 встановлений патрубок 9 для відведення біогазу з фільтром 10 гідравлічного і механічного очищення і вогнеперекривачем 11, регулятор-запобіжник 12 тиску біогазу для запобігання підвищення тиску газу в установці вище припустимого і люк 13 для технічного обслуговування. Пристрій 14 підігріву субстрату розташований у реакторній зоні 2 установки і виконаний, наприклад, у вигляді змійовика, по якому рухається гаряча вода від котла (не показаний). Працює установка в такий спосіб. У реакторну зону 2 ємкості 1 через патрубок 4 подається субстрат, що являє собою суміш гною з водою в співвідношенні 1:1 з початковою температурою 60-70°С. Субстрат перемішується і затягується під рівень рідини в реакторній зоні 2 лопатями 6 перемішуючого пристрою 5. Пристрій підігріву 14 підтримує температуру субстрату в межах 40-50°С. При такій температурі в реакторній зоні 2 відбувається біохімічний процес, в результаті чого виділяється біогаз. Біогаз, що виділився, накопичується в газгольдерній зоні 3 і через фільтр 10 гідравлічного і механічного очищення (наприклад, «мокрий» фільтр), вогнеперекривач 11 і патрубок 9 надходить споживачу. Контроль і регулювання тиску газу в установці здійснюється регуляторомзапобіжником 12. Відпрацьований субстрат опускається на дно реакторної зони 2, звідки видаляється на поверхню землі через патрубок 7 методом гідравлічної рівноваги. Для запобігання закупорювання патрубка 7 провадиться розпушування осілого на дно субстрату і прочищення патрубка 7 розпушувачем-прочищувачем 8. Люк 13 має діаметр 200 мм і служить для відкачки рідини перед проведенням техобслуговування і ремонту установки. Запропонована установка для одержання біогазу з відходів тваринництва малогабаритна, проста в обслуговуванні, безпечна в експлуатації і може бути використана в умовах невеликих фермерських господарств. 2 629 Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
