Пристрій для усунення деформації гомілки

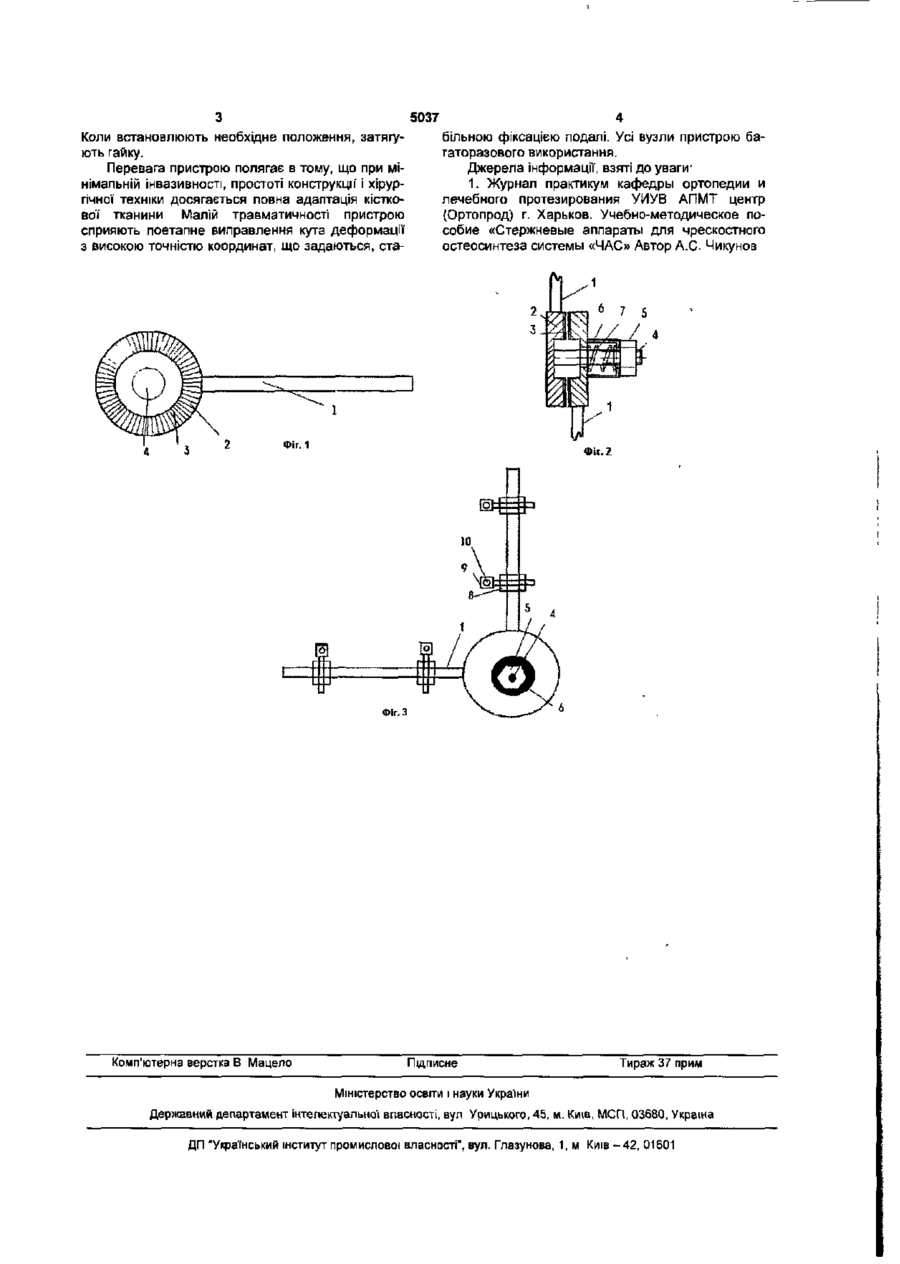

Пристрій для усунення деформації гомілки, який складається з несучої' опори з розміщеними на ній замками й стрижнями зі стрижнеутримувачами, який відрізняється тим, що опори жорстко з'єднані між собою зубчастим механізмом з кроком зубця 6°. Корисна модель належить по медицини, а саме до травматології - ортопедії і може бути застосовуватися для лікування деформації гомілки. Відомий пристрій для черезкісткового остеосинтезу системи "ЧАС", взятий нами за прототип [1] Він складається з несучої опори, на двох складових якої розміщені замки і стрижні зі стрижи еутримувачами, що утримує навантаження із двох частин, з розміщеними на них замками і стрижнями зі стрижнеутримувачами. Проте, він має такі недоліки: обмежені можливості корекції', недостатня точність заданих координат, одномоментне усунення кута деформації, побудова конструкції передбачає складність суміщення вузлів, тобто трудомісткість хірургічної техніки, низьку мобільність пацієнта. тового з'єднання 4; зубці заходять у зачеплення і створюється механізм, позбавлений люфта. Після встановлення необхідного положення потрібно знову затягнути гайку 5 на стакані. Стакан 6 запобігає надмірному здавлюванню пружини 7 Замки 8 служать для з'єднання стрижнеутримувачів 9 з несучою опорою 1. З одного боку замок надягається на частину несучої опори і при фіксації щільно обтискає її. З іншого боку замка 8 висвердлений отвір для кріплення стрижнеутримувачів Стрижнеутримувачі 9 служать для з'єднання стрижнів 10 із замками 8. На стрижнеутримувачі 9 виточений конус з кутом 30° від осі, що збігається з потаємним отвором у замку 8. Це зроблено для більш твердої фіксації стрижнеутримувачів 9 у замку 8 в потрібному положенні стрижні фіксації 10. В основу корисної моделі покладено завдання - удосконалити пристрій для усунення деформації гомілки, за якого досягається цілковито повна адаптація кісткової тканини Поставлена задача вирішується завдяки тому, що в пристрої для усунення деформації гомілки, яка складається з несучої опори з розміщеними на ній замками й стрижнями зі стрижнеутримувачами, відповідно до винаходу, опори жорстко з'єднані між собою зубчастим механізмом з кроком зубця 6°. Корисна модель пояснюється фігурами. На Фіг.1 - несуча опора з зубчастим механізмом у фронтальній площині На Фіг.2 - зубчастий механізм у сагітальній площині На Фіг.З зображено загальний вигляд пристрою. Пропонований пристрій складається з несучої опори 1, довжиною 120мм, діаметром 8мм, з'єднаної диском 2, діаметром 40мм, усередині якого нарізані зубці, з кроком 6°. В момент цілковито повного стиснення двох дисків за допомогою гвин Пристрій використовують у такий спосіб: накладають апарат паралельно кутові деформації по передній внутрішній поверхні гомілки. Уводять стрижні орієнтовно по прямій, що ділить майданчик гомілкової кості навпіл. їхнє введення можливе як строго орієнтовано, так і в різних площинах Стрижні вводять спочатку в проксимальний, а потім у дистальний фрагмент кості Якщо стрижень встановлюють у проксимальному фрагменті, потрібно попереднє черезкісткове свердління каналу, а коли встановлюють у дистальному фрагменті кістки, свердлять тільки найближчий кортикальний шар, свердло, діаметр якого складає 14 діаметра стрижня, що вводиться. Закріплюють стрижні в стрижнеутримувачах, а їх у замках на опорі. Далі виконують остеоклазію на вершині деформації1. Збирають зубцюватий механізм. Маніпулюють вузлами апарата, тобто, дозовано коригують кут деформації на 6°, 12 е , 18° І т.д. СО о ю 5037 Коли встановлюють необхідне положення, затягують гайку. Перевага пристрою полягає в тому, що при мінімальній інвазивності, простоті конструкції і хірургічної техніки досягається повна адаптація кісткової тканини Малій травматичності пристрою сприяють поетапне виправлення кута деформації з високою точністю координат, що задаються, ста 4 більною фіксацією подалі. Усі вузли пристрою багаторазового використання. Джерела Інформації, взяті до уваги' 1. Журнал практикум кафедры ортопедии и лечебного протезирования УИУВ АПМТ центр (Ортопрод) г. Харьков. Учебно-методическое пособие «Стержневые аппараты для чрескостного остеосинтеза системы «ЧАС» Автор А.С. Чикунов 6 Фіг. 1 7 5 Фіі.2 Фіг. З Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтепеістуапьноі власності, вуп Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
