Пристрій для зміни кровонаповнення судин кінцівки

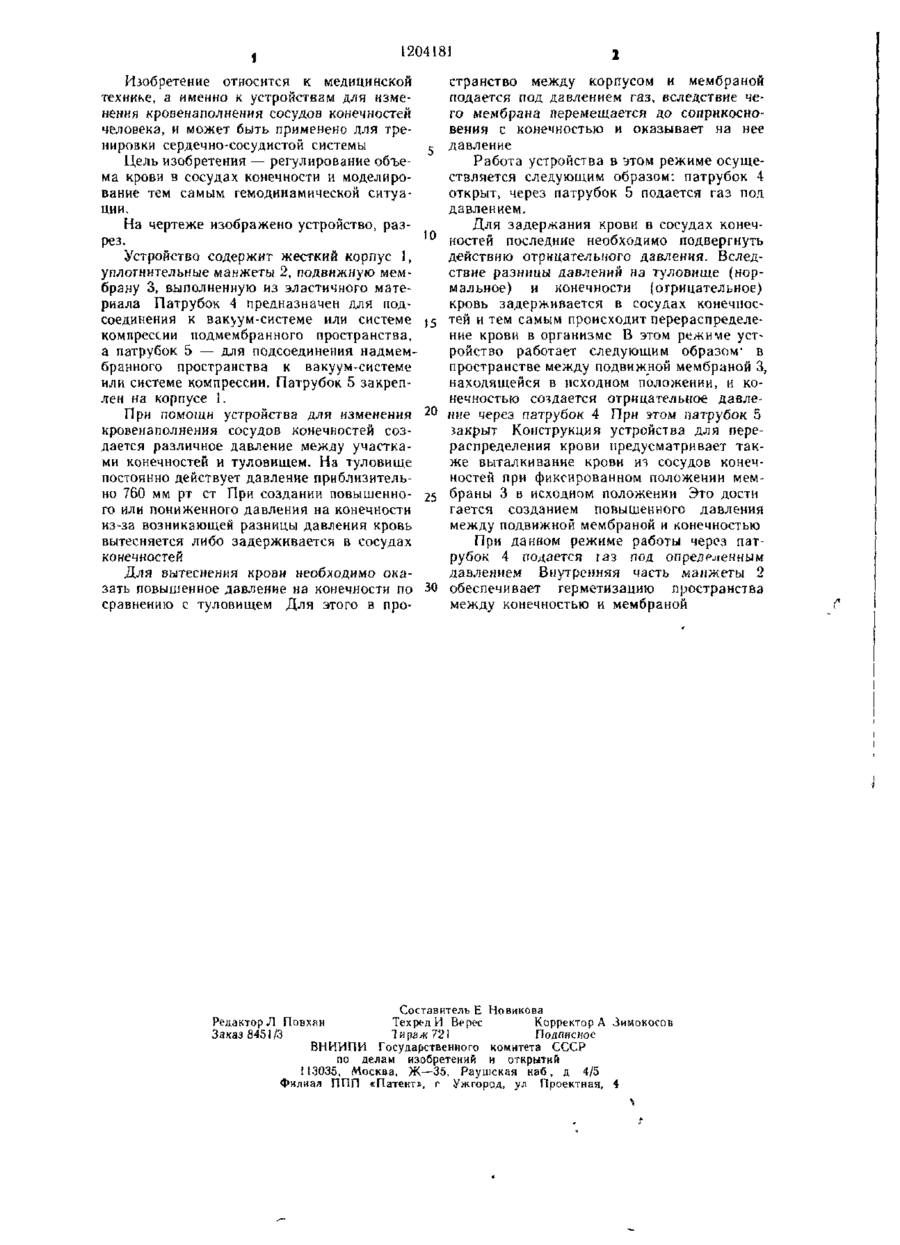

УСТРОЙСТВО ДЛЯ ИЗМЕНЕНИЯ КРОВЕНАПОЛНЕНИЯ СОСУДОВ КОНЕЧНОСТИ, содержащее жесткий кор пус?уплотнительные манжеты, патрубок для подсоединения к вакуум системе или систе ме компрессии, отличающееся гем, что, с целью регулирования объема крови в конечности й моделирования тем самым гемодинамической ситуации, оно снабжено подвиж ной мембраной, расположенной с внутренней стороны жесткою корпуса, и дополнительным патрубком, закрепленным в жест ком корпусе для подсоединения надмембранного пространства к вакуум-системе или системе компресси, а основной патрубок сое динен с подмембранным пространством ffi 1\Э О оо L 1204181 1 Изобретение относится к медицинской технике, а именно к устройствам для нзменения кровенаполнения сосудов конечностей человека, и может быть применено для тренировки сердечно-сосудистой системы Цель изобретения — регулирование объема крови в сосудах конечности и моделирование тем самым гемодинамической ситуации. На чертеже изображено устройство, разрез. Устройство содержит жесткий корпус 1, уплогнительные манжеты 2, подвижную мембрану 3, выполненную из эластичного материала Патрубок 4 предназначен для подсоединения к вакуум-системе или системе компрессии подмембранного пространства, а патрубок 5 — для подсоединения надмембранного пространства к вакуум-системе или системе компрессии. Патрубок 5 закреплен на корпусе 1. При помощи устройства для изменения кровенаполнения сосудов конечностей создается различное давление между участками конечностей и туловищем. На туловище постоянно действует давление приблизительно 760 мм рт ст При создании повышенного или пониженного давления на конечности из-за возникающей разницы давления кровь вытесняется либо задерживается в сосудах конечностей Для вытеснения крови необходимо оказать повышенное давление на конечности по сравнению с туловищем Для этого в про 5 ° }5 20 25 30 странство между корпусом и мембраной подается под давлением газ, вследствие чего мембрана перемещается до соприкосновения с конечностью и оказывает на нее давление Работа устройства в этом режиме осуществляется следующим образом: патрубок 4 открыт, через патрубок 5 подается газ под давлением. Для задержания крови в сосудах конечностей последние необходимо подвергнуть действию отрицательного давления. Вследствие разницы давлений на туловище (нормальное) и конечности (отрицательное) кровь задерживается в сосудах конечноетей и тем самым происходит перераспределение крови в организме В этом режиме устройство работает следующим образом' в пространстве между подвижной мембраной 3, находящейся в исходном положении, и конечностью создается отрицательное давление через патрубок 4 При этом патрубок 5 закрыт Конструкция устройства для перераспределения крови предусматривает также выталкивание крови из сосудов конечностей при фиксированном положении мембраны 3 в исходном положении Это дости гается созданием повышенного давления между подвижной мембраной и конечностью При данном режиме работы через патрубок 4 подается газ под определенным давлением Внутренняя часть манжеты 2 обеспечивает герметизацию пространства между конечностью и мембраной Составитель Е Новикова Редактор Л Повхан Техред И Вер
