Механізм піаніно

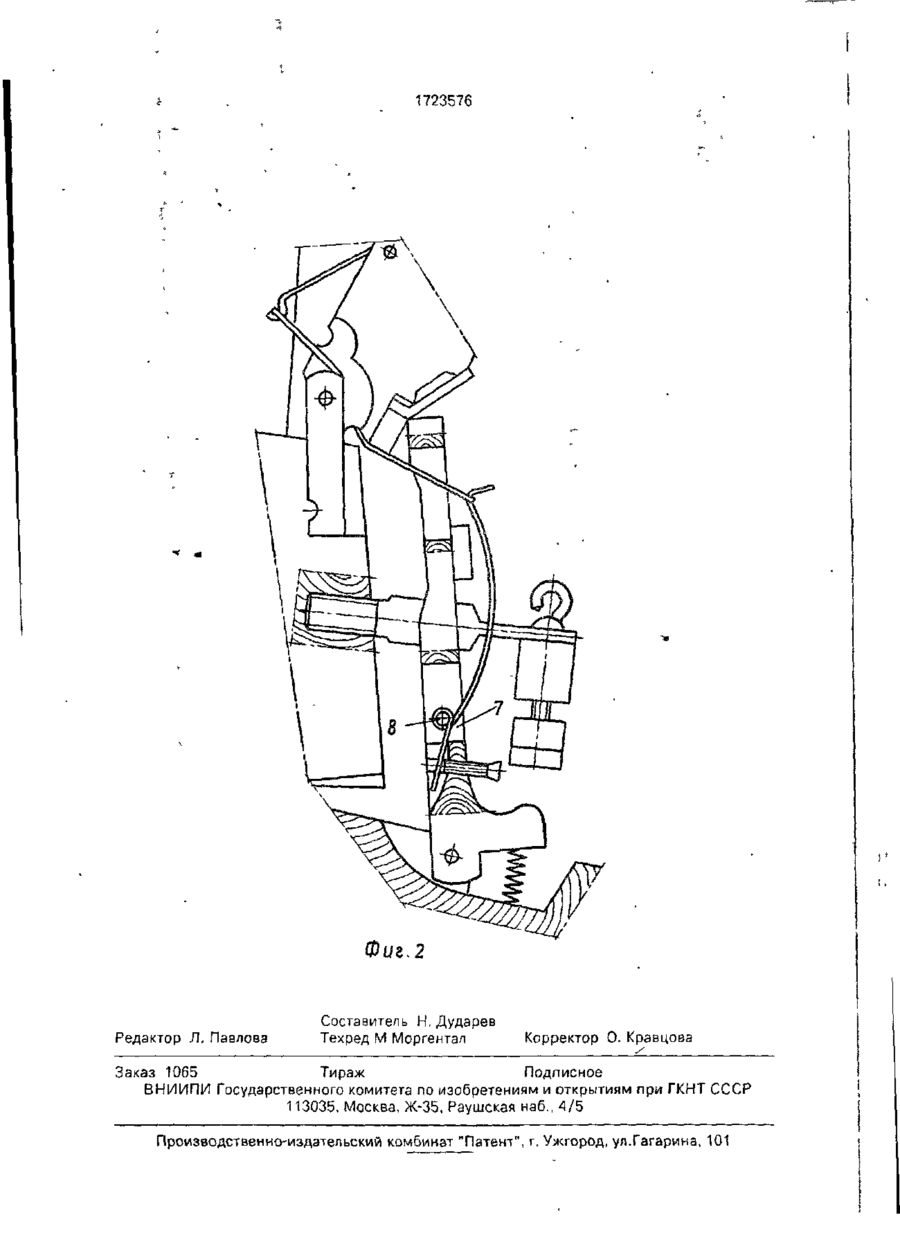

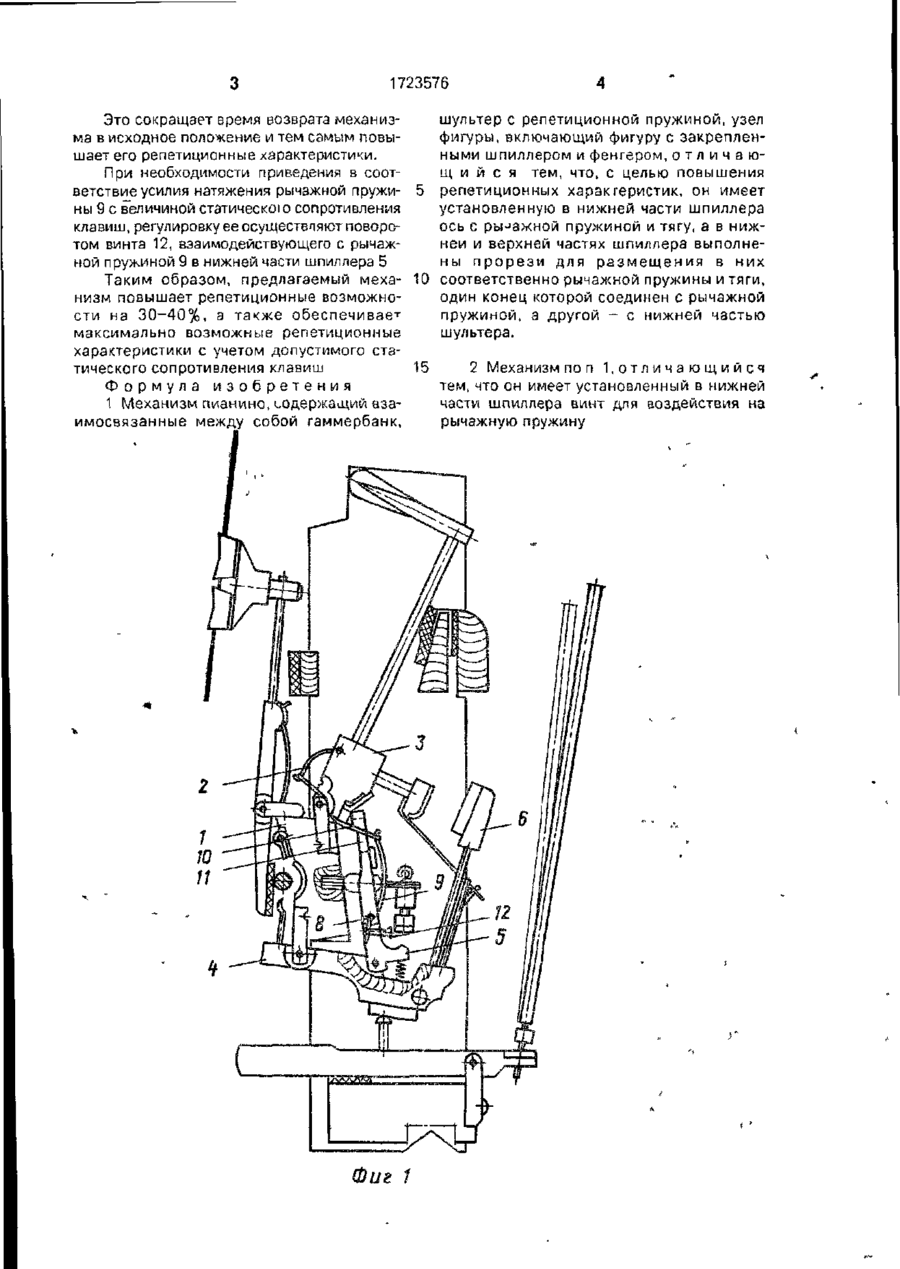

Изобретение относится к производству музыкальных инструментов, в частности к механизму пианино, и позволяет повысить репетиционные характеристики за счет наличия в нижней части шпиллера оси с рычажной пружиной. 1 з.п.ф-лы, 2 ил. Изобретение относится к производству музыкальных инструментов. Известен механизм пианино, содержащий гаммербанк, шультер, узел молотка, фигуру с установленным грузом, репетиционную пружину, одним концом установленную в гаммербанк, а другим концом закрепленную на шультере посредством держателя. Такой механизм является сложным и не обеспечивает высоких репетиционных характеристик. Отсутствует возможность их изменения с учетом статического сопротивления клавиш. Вследствие указанных недостатков такой механизм не нашел практического применения в производстве пианино. Целью изобретения является повышение репетиционных характеристик пианино. Это достигается тем, что механизм пианино имеет установленную в нижней части шпиллера ось с рычажной пружиной и тягу, а в нижней и верхней частях шпиллера выполнены прорези для размещения в них соответственно рычажной пружины и тяги, один конец которой соединен с рычажной пружиной, а другой - с нижней частью шультера. Кроме того, механизм имеет установленный в нижней части шпиллера винт для воздействия на рычажную пружину. На фиг. 1 изображена механика с описываемым механизмом; на фиг. 2 - часть механики с деталями механизма в исходном положении. Механизм пианино содержит гаммербанк 1, репетиционных пружину 2, шультер 3, узел фигуры, состоящий из фигуры 4, с закрепленными на ней шпиллером 5 и фенгером 6. В прорези в нижней части шпиллера 5 закреплена на оси 8 рычажная пружина 9. взаимосвязанная посредством тяги 10 через прорезь 11 в верхней части шпиллеоа 5 с нижней частью шультерз 3. Рычажная пружина 9 взаимосвязана с винтом 12, установленным в нижней части шпиллера 5. При нажатии на клавишу (не показана) рычажная пружина 9, закрепленная на шпиллере 5, перемещаясь вместе с ним в верхнее положение посредством тяги 10 через прорезь 11, создает дополнительное усилие удара молотка по струне. ел С ю (л) СЛ ON 1723576 Это сокращает время возврата механизшультер с репетиционной пружиной, узел ма в исходное положение и тем самым повыфигуры, включающий фигуру с закрепленшает его репетиционные характеристики. ными шпиллером и фенгером, о т л и ч а ю При необходимости приведения в соотщ и й с я тем, что, с целью повышения ветствие усилия натяжения рычажной пружирепетиционных характеристик, он имеет ны 9 с величиной статическою сопротивления установленную в нижней части шпиллера клавиш, регулировку ее осуществляют повороось с рьнажной пружиной и тягу, а в нижтом винта 12, взаимодействующего с рычажней и верхней частях шпиллера выполненой пружиной 9 в нижней части шпиллера 5 ны п р о р е з и для р а з м е щ е н и я в них Таким образом, предлагаемый меха- 10 соответственно рычажной пружины и тяги, один конец которой соединен с рычажной низм повышает репетиционные возможнопружиной, э другой - с нижней частью сти на 3 0 - 4 0 % , а также обеспечивав"1" шультера. максимально возможные репетиционные характеристики с учетом допустимого статического сопротивления клавиш 15 2 Механизм по п 1 , о т л и ч а ю щ и й с ч Формула изобретения тем, что он имеет установленный в нижней части шпиллера винт для воздействия на 1 Механизм пианино, содержащий взарычажную пружину имосвязанные между собой гаммербанк, 1723576 иг.2 Редактор Л. Павлова Составитель Н. Дударев Техред М Моргентал Корректор О. Кравцова Заказ 1065 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
