Кутовий з’єднувач

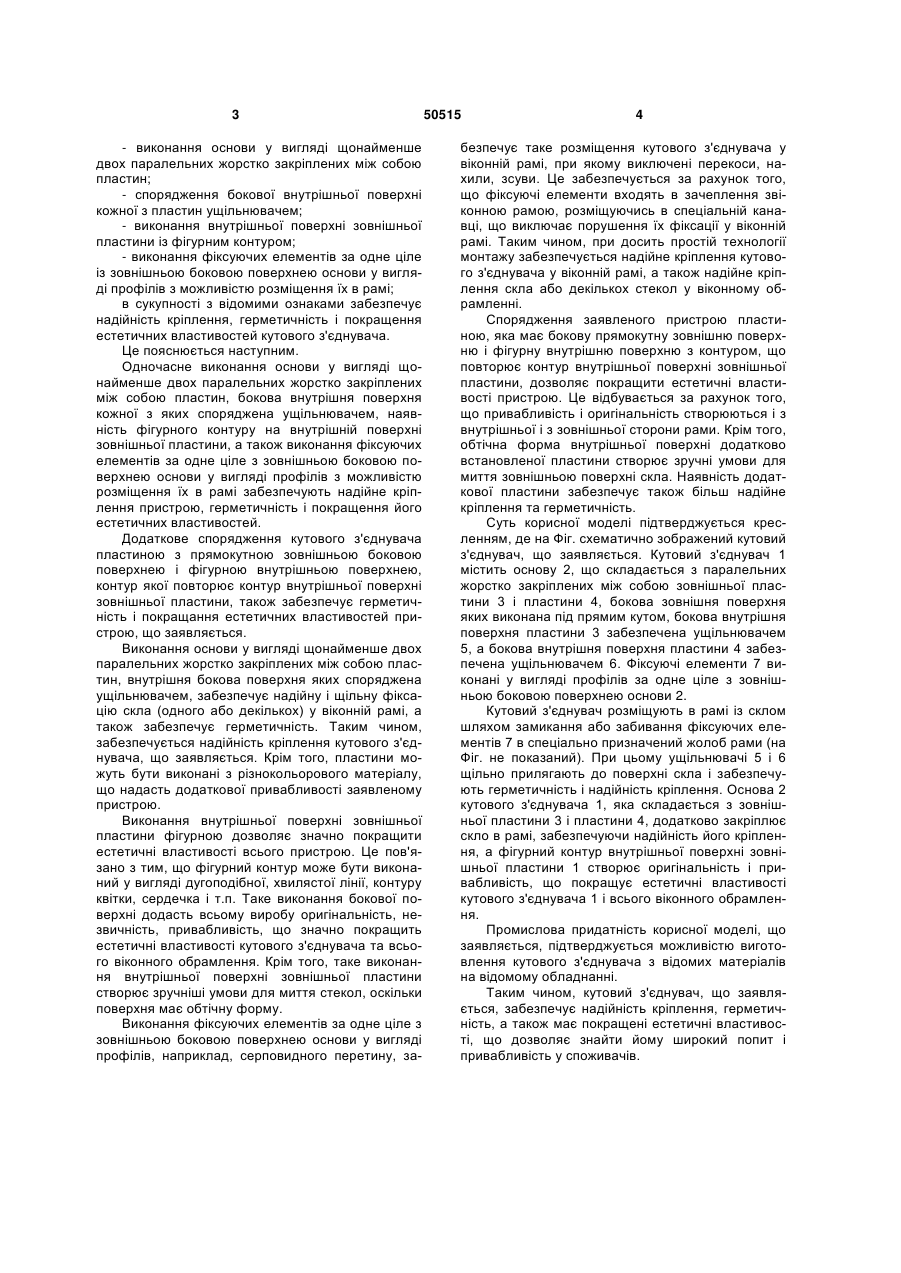

1. Кутовий з'єднувач з фіксуючими елементами, що містить основу у вигляді пластини, бокова зовнішня поверхня якої виконана під прямим кутом, який відрізняється тим, що основа виконана у вигляді щонайменше двох паралельних жорстко закріплених між собою пластин, бокова внутрішня 3 - виконання основи у вигляді щонайменше двох паралельних жорстко закріплених між собою пластин; - спорядження бокової внутрішньої поверхні кожної з пластин ущільнювачем; - виконання внутрішньої поверхні зовнішньої пластини із фігурним контуром; - виконання фіксуючих елементів за одне ціле із зовнішньою боковою поверхнею основи у вигляді профілів з можливістю розміщення їх в рамі; в сукупності з відомими ознаками забезпечує надійність кріплення, герметичність і покращення естетичних властивостей кутового з'єднувача. Це пояснюється наступним. Одночасне виконання основи у вигляді щонайменше двох паралельних жорстко закріплених між собою пластин, бокова внутрішня поверхня кожної з яких споряджена ущільнювачем, наявність фігурного контуру на внутрішній поверхні зовнішньої пластини, а також виконання фіксуючих елементів за одне ціле з зовнішньою боковою поверхнею основи у вигляді профілів з можливістю розміщення їх в рамі забезпечують надійне кріплення пристрою, герметичність і покращення його естетичних властивостей. Додаткове спорядження кутового з'єднувача пластиною з прямокутною зовнішньою боковою поверхнею і фігурною внутрішньою поверхнею, контур якої повторює контур внутрішньої поверхні зовнішньої пластини, також забезпечує герметичність і покращання естетичних властивостей пристрою, що заявляється. Виконання основи у вигляді щонайменше двох паралельних жорстко закріплених між собою пластин, внутрішня бокова поверхня яких споряджена ущільнювачем, забезпечує надійну і щільну фіксацію скла (одного або декількох) у віконній рамі, а також забезпечує герметичність. Таким чином, забезпечується надійність кріплення кутового з'єднувача, що заявляється. Крім того, пластини можуть бути виконані з різнокольорового матеріалу, що надасть додаткової привабливості заявленому пристрою. Виконання внутрішньої поверхні зовнішньої пластини фігурною дозволяє значно покращити естетичні властивості всього пристрою. Це пов'язано з тим, що фігурний контур може бути виконаний у вигляді дугоподібної, хвилястої лінії, контуру квітки, сердечка і т.п. Таке виконання бокової поверхні додасть всьому виробу оригінальність, незвичність, привабливість, що значно покращить естетичні властивості кутового з'єднувача та всього віконного обрамлення. Крім того, таке виконання внутрішньої поверхні зовнішньої пластини створює зручніші умови для миття стекол, оскільки поверхня має обтічну форму. Виконання фіксуючих елементів за одне ціле з зовнішньою боковою поверхнею основи у вигляді профілів, наприклад, серповидного перетину, за 50515 4 безпечує таке розміщення кутового з'єднувача у віконній рамі, при якому виключені перекоси, нахили, зсуви. Це забезпечується за рахунок того, що фіксуючі елементи входять в зачеплення звіконною рамою, розміщуючись в спеціальній канавці, що виключає порушення їх фіксації у віконній рамі. Таким чином, при досить простій технології монтажу забезпечується надійне кріплення кутового з'єднувача у віконній рамі, а також надійне кріплення скла або декількох стекол у віконному обрамленні. Спорядження заявленого пристрою пластиною, яка має бокову прямокутну зовнішню поверхню і фігурну внутрішню поверхню з контуром, що повторює контур внутрішньої поверхні зовнішньої пластини, дозволяє покращити естетичні властивості пристрою. Це відбувається за рахунок того, що привабливість і оригінальність створюються і з внутрішньої і з зовнішньої сторони рами. Крім того, обтічна форма внутрішньої поверхні додатково встановленої пластини створює зручні умови для миття зовнішньою поверхні скла. Наявність додаткової пластини забезпечує також більш надійне кріплення та герметичність. Суть корисної моделі підтверджується кресленням, де на Фіг. схематично зображений кутовий з'єднувач, що заявляється. Кутовий з'єднувач 1 містить основу 2, що складається з паралельних жорстко закріплених між собою зовнішньої пластини 3 і пластини 4, бокова зовнішня поверхня яких виконана під прямим кутом, бокова внутрішня поверхня пластини 3 забезпечена ущільнювачем 5, а бокова внутрішня поверхня пластини 4 забезпечена ущільнювачем 6. Фіксуючі елементи 7 виконані у вигляді профілів за одне ціле з зовнішньою боковою поверхнею основи 2. Кутовий з'єднувач розміщують в рамі із склом шляхом замикання або забивання фіксуючих елементів 7 в спеціально призначений жолоб рами (на Фіг. не показаний). При цьому ущільнювачі 5 і 6 щільно прилягають до поверхні скла і забезпечують герметичність і надійність кріплення. Основа 2 кутового з'єднувача 1, яка складається з зовнішньої пластини 3 і пластини 4, додатково закріплює скло в рамі, забезпечуючи надійність його кріплення, а фігурний контур внутрішньої поверхні зовнішньої пластини 1 створює оригінальність і привабливість, що покращує естетичні властивості кутового з'єднувача 1 і всього віконного обрамлення. Промислова придатність корисної моделі, що заявляється, підтверджується можливістю виготовлення кутового з'єднувача з відомих матеріалів на відомому обладнанні. Таким чином, кутовий з'єднувач, що заявляється, забезпечує надійність кріплення, герметичність, а також має покращені естетичні властивості, що дозволяє знайти йому широкий попит і привабливість у споживачів. 5 Комп’ютерна верстка А. Крижанівський 50515 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
