Перетворювач переміщення

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 50565

Опубліковано: 10.06.2010

Автор: Смірний Михайло Федорович

Завантажити PDF файл.

Формула / Реферат

Перетворювач переміщення, що містить шкалу, два сприймаючі органи, зміщені один відносно одного на половину елементарного кванта шкали, розпізнавач напрямку руху у складі першого тригера, виходи якого підключені до першого та другого диференціюючих ланцюгів, зв'язаних з першими входами першого та другого логічних елементів І, другі входи яких з'єднані з виходами другого тригера, та реверсивний лічильник, який відрізняється тим, що як два сприймаючі органи застосовано магнітомодуляційну головку, розташовану біля шкали, на яку нанесено магнітні мітки з полярністю, що чергується, обмотки збудження головки підключено до формувача імпульсів збудження, першу та другу сигнальні обмотки якої зв'язано з першим тригером, а третю-шосту сигнальні обмотки - з другим тригером.

Текст

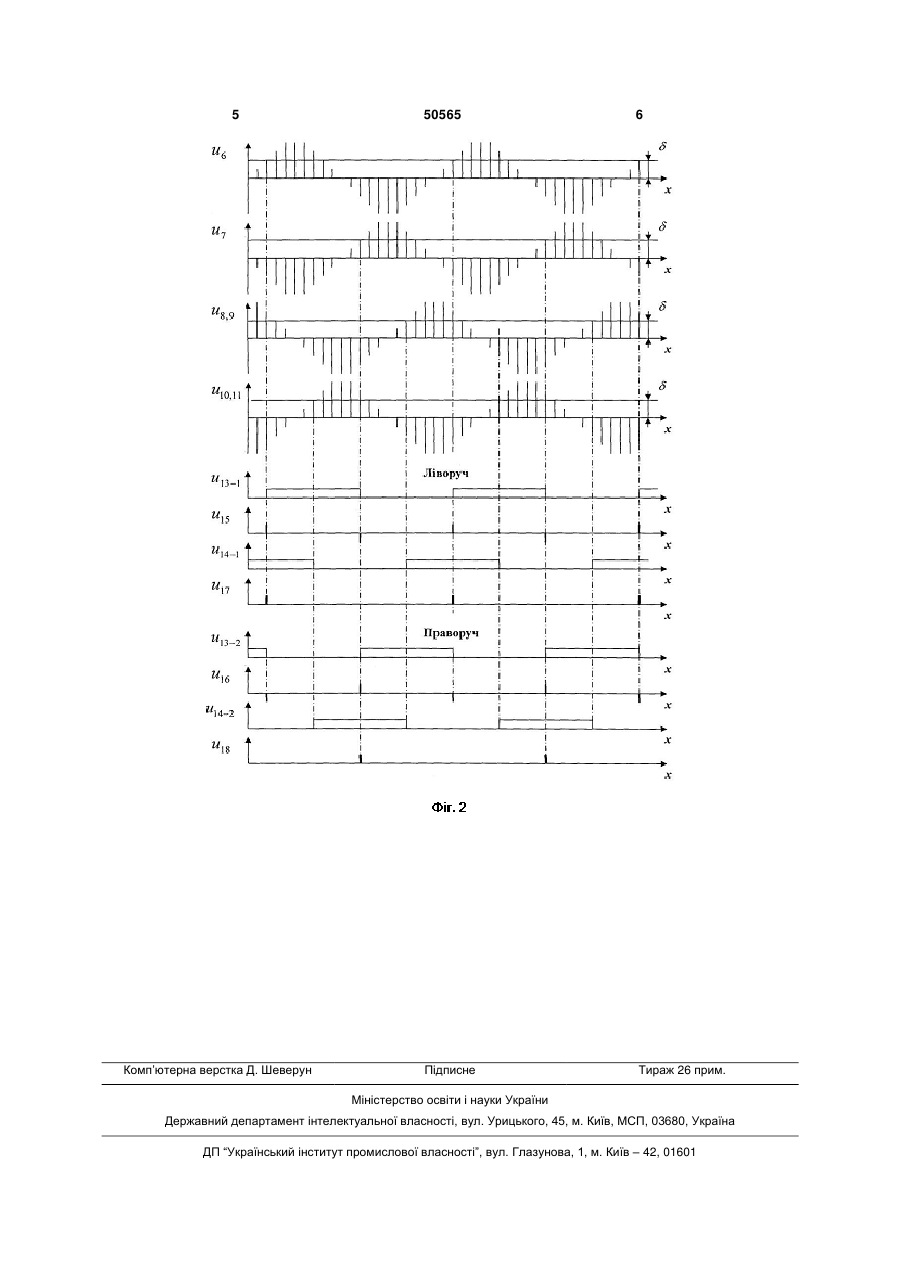

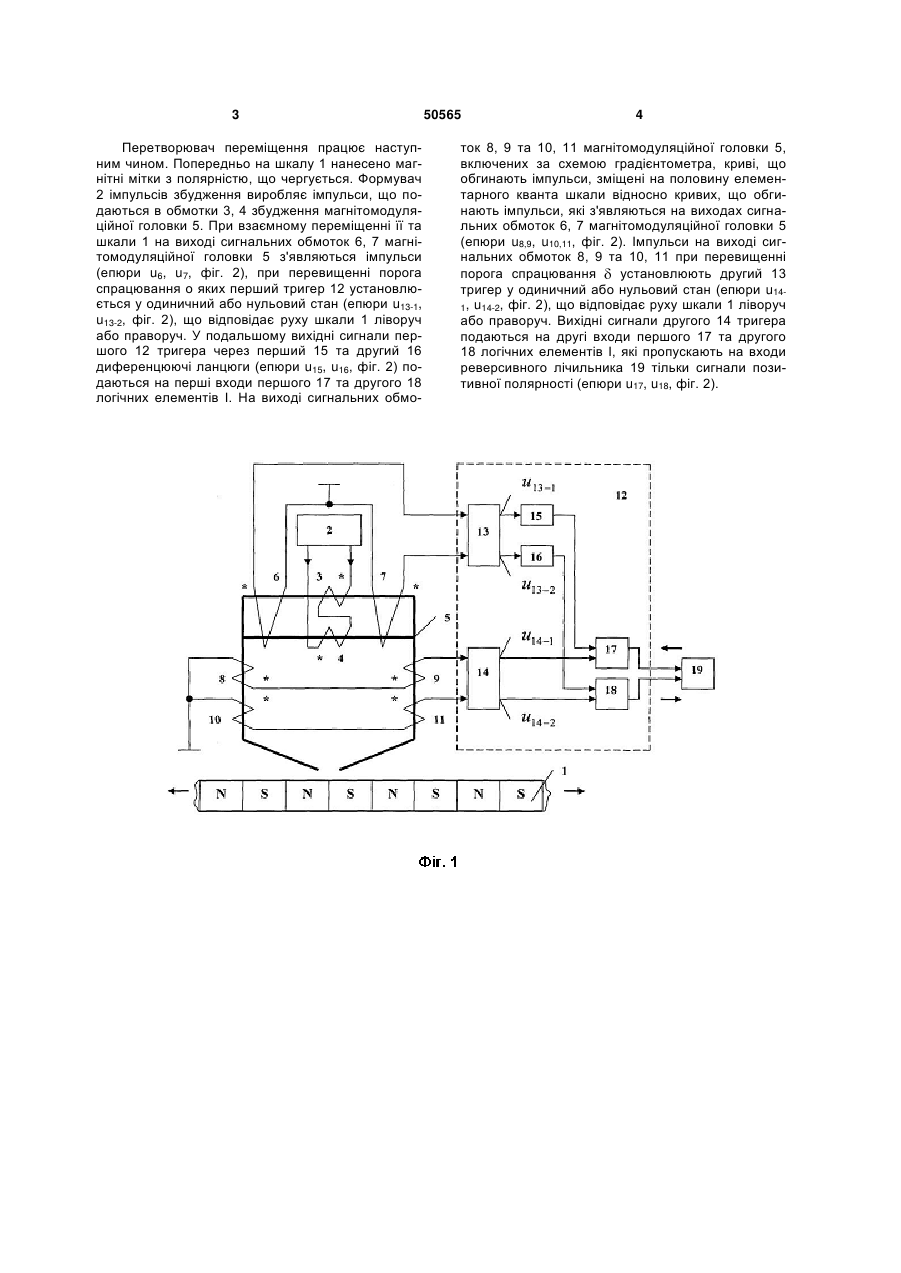

Перетворювач переміщення, що містить шкалу, два сприймаючі органи, зміщені один відносно одного на половину елементарного кванта шкали, розпізнавач напрямку руху у складі першого тригера, виходи якого підключені до першого та дру 3 Перетворювач переміщення працює наступним чином. Попередньо на шкалу 1 нанесено магнітні мітки з полярністю, що чергується. Формувач 2 імпульсів збудження виробляє імпульси, що подаються в обмотки 3, 4 збудження магнітомодуляційної головки 5. При взаємному переміщенні її та шкали 1 на виході сигнальних обмоток 6, 7 магнітомодуляційної головки 5 з'являються імпульси (епюри u6, u7, фіг. 2), при перевищенні порога спрацювання о яких перший тригер 12 установлюється у одиничний або нульовий стан (епюри u13-1, u13-2, фіг. 2), що відповідає руху шкали 1 ліворуч або праворуч. У подальшому вихідні сигнали першого 12 тригера через перший 15 та другий 16 диференцюючі ланцюги (епюри u15, u16, фіг. 2) подаються на перші входи першого 17 та другого 18 логічних елементів І. На виході сигнальних обмо 50565 4 ток 8, 9 та 10, 11 магнітомодуляційної головки 5, включених за схемою градієнтометра, криві, що обгинають імпульси, зміщені на половину елементарного кванта шкали відносно кривих, що обгинають імпульси, які з'являються на виходах сигнальних обмоток 6, 7 магнітомодуляційної головки 5 (епюри u8,9, u10,11, фіг. 2). Імпульси на виході сигнальних обмоток 8, 9 та 10, 11 при перевищенні порога спрацювання установлюють другий 13 тригер у одиничний або нульовий стан (епюри u141, u14-2, фіг. 2), що відповідає руху шкали 1 ліворуч або праворуч. Вихідні сигнали другого 14 тригера подаються на другі входи першого 17 та другого 18 логічних елементів І, які пропускають на входи реверсивного лічильника 19 тільки сигнали позитивної полярності (епюри u17, u18, фіг. 2). 5 Комп’ютерна верстка Д. Шеверун 50565 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Transformer of displacement

Автори англійською

Smyrnyi Mykhailo Fedorovych

Назва патенту російською

Преобразователь перемещения

Автори російською

Смирный Михаил Федорович
