Пристрій для депресійної обробки фільтра і прифільтрової зони свердловини

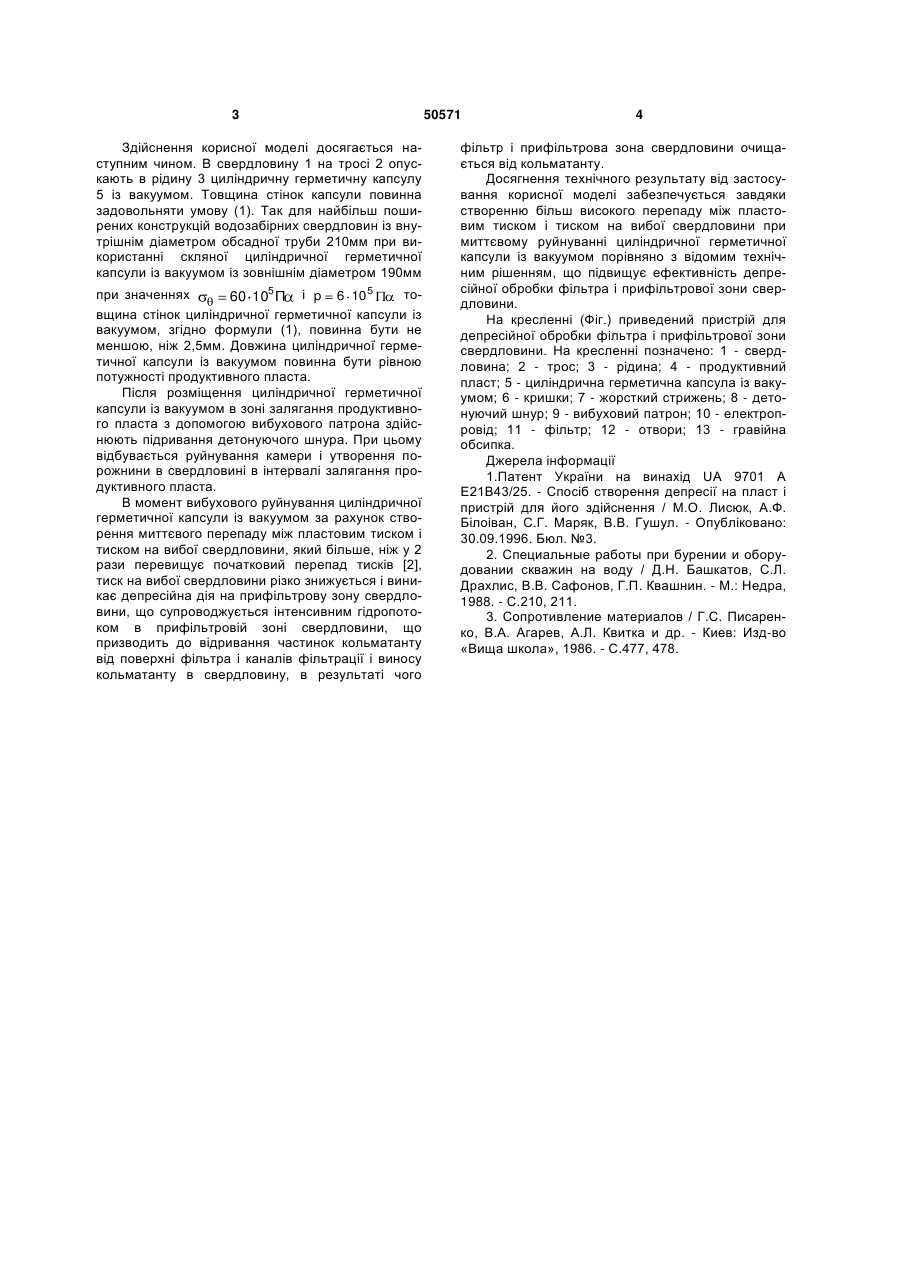

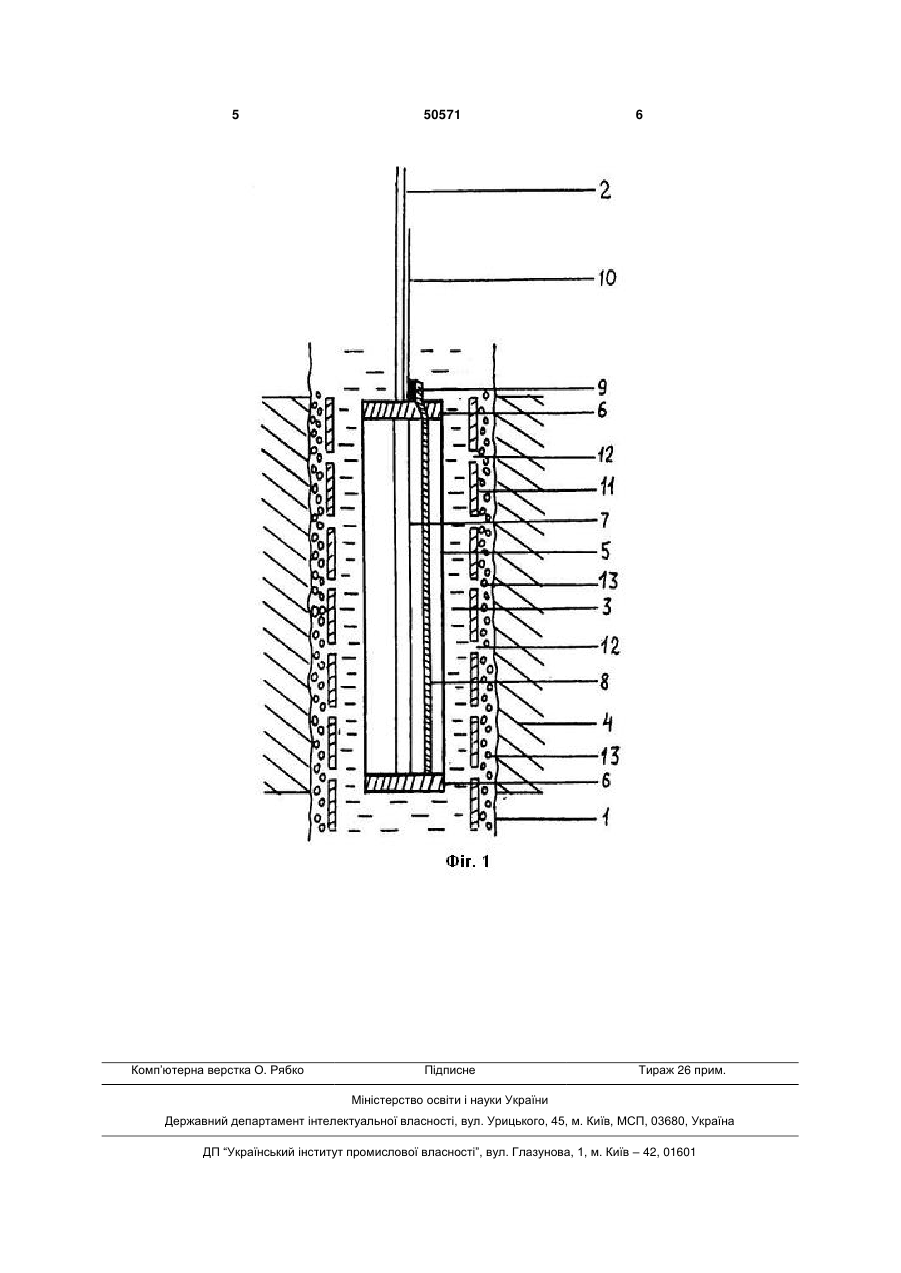

Пристрій для депресійної обробки фільтра і прифільтрової зони свердловини, що містить циліндричну капсулу, герметично закриту з торців кришками, які нерухомо з'єднані між собою жорстким стрижнем, і засіб для руйнування капсули, який відрізняється тим, що капсула знаходиться під вакуумом. (19) (21) u201000273 (22) 13.01.2010 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) НАГОРНИЙ ВОЛОДИМИР ПЕТРОВИЧ (73) НАГОРНИЙ ВОЛОДИМИР ПЕТРОВИЧ 3 Здійснення корисної моделі досягається наступним чином. В свердловину 1 на тросі 2 опускають в рідину 3 циліндричну герметичну капсулу 5 із вакуумом. Товщина стінок капсули повинна задовольняти умову (1). Так для найбільш поширених конструкцій водозабірних свердловин із внутрішнім діаметром обсадної труби 210мм при використанні скляної циліндричної герметичної капсули із вакуумом із зовнішнім діаметром 190мм при значеннях то60 105 П і p 6 10 5 вщина стінок циліндричної герметичної капсули із вакуумом, згідно формули (1), повинна бути не меншою, ніж 2,5мм. Довжина циліндричної герметичної капсули із вакуумом повинна бути рівною потужності продуктивного пласта. Після розміщення циліндричної герметичної капсули із вакуумом в зоні залягання продуктивного пласта з допомогою вибухового патрона здійснюють підривання детонуючого шнура. При цьому відбувається руйнування камери і утворення порожнини в свердловині в інтервалі залягання продуктивного пласта. В момент вибухового руйнування циліндричної герметичної капсули із вакуумом за рахунок створення миттєвого перепаду між пластовим тиском і тиском на вибої свердловини, який більше, ніж у 2 рази перевищує початковий перепад тисків [2], тиск на вибої свердловини різко знижується і виникає депресійна дія на прифільтрову зону свердловини, що супроводжується інтенсивним гідропотоком в прифільтровій зоні свердловини, що призводить до відривання частинок кольматанту від поверхні фільтра і каналів фільтрації і виносу кольматанту в свердловину, в результаті чого 50571 4 фільтр і прифільтрова зона свердловини очищається від кольматанту. Досягнення технічного результату від застосування корисної моделі забезпечується завдяки створенню більш високого перепаду між пластовим тиском і тиском на вибої свердловини при миттєвому руйнуванні циліндричної герметичної капсули із вакуумом порівняно з відомим технічним рішенням, що підвищує ефективність депресійної обробки фільтра і прифільтрової зони свердловини. На кресленні (Фіг.) приведений пристрій для депресійної обробки фільтра і прифільтрової зони свердловини. На кресленні позначено: 1 - свердловина; 2 - трос; 3 - рідина; 4 - продуктивний пласт; 5 - циліндрична герметична капсула із вакуумом; 6 - кришки; 7 - жорсткий стрижень; 8 - детонуючий шнур; 9 - вибуховий патрон; 10 - електропровід; 11 - фільтр; 12 - отвори; 13 - гравійна обсипка. Джерела інформації 1.Патент України на винахід UA 9701 А Е21В43/25. - Спосіб створення депресії на пласт і пристрій для його здійснення / М.О. Лисюк, А.Ф. Білоіван, С.Г. Маряк, В.В. Гушул. - Опубліковано: 30.09.1996. Бюл. №3. 2. Специальные работы при бурении и оборудовании скважин на воду / Д.Н. Башкатов, С.Л. Драхлис, В.В. Сафонов, Г.П. Квашнин. - М.: Недра, 1988. - С.210, 211. 3. Сопротивление материалов / Г.С. Писаренко, В.А. Агарев, А.Л. Квитка и др. - Киев: Изд-во «Вища школа», 1986. - С.477, 478. 5 Комп’ютерна верстка О. Рябко 50571 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
