Різальний пристрій збиральних машин

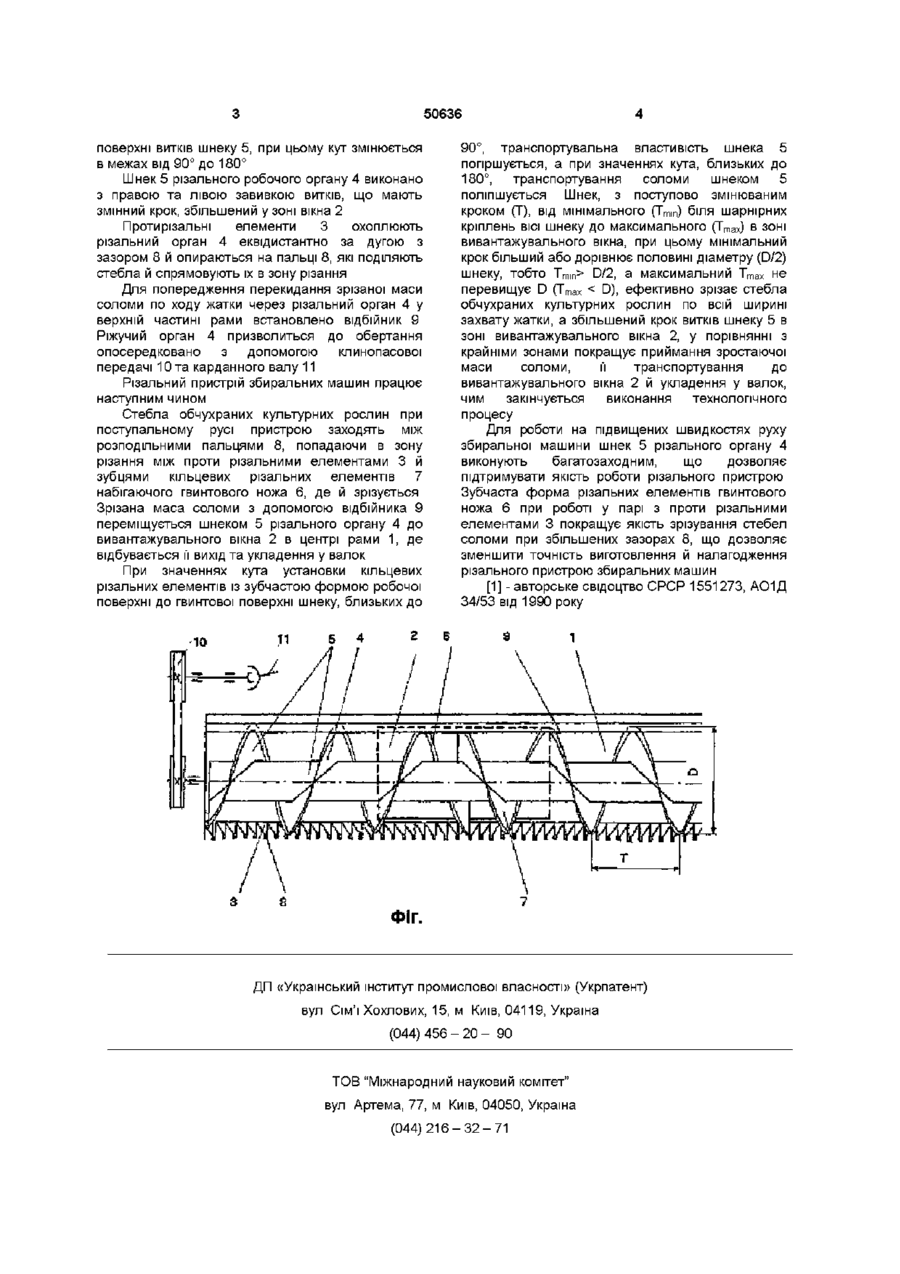

1 Різальний пристрій збиральних машин, який містить раму, розміщені на ній з можливістю обертання шнек, що має гвинтовий ніж, та протирізальні елементи, який відрізняється тим, що гвинтовий ніж складається з кільцевих Суть винаходу пояснено графічно на фіг 1 зображено різальний пристрій збиральних машин Різальний пристрій збиральних машин включає раму 1, в центрі якої розміщене вікно 2 для виходу зрізаної маси стебел й укладення їх до валку До нижньої частини рами 1 прикріплено протирізальні елементи 3 з насічкою На раму 1 шарнірно встановлено різальний робочий орган 4, що складається з шнеку 5, на периферійній частині якого міститься гвинтовий ніж 6, виконаний з кільцевих різальних елементів 7, які мають зубчасту форму робочої поверхні Кільцеві ріжучі елементи 7 встановлені під кутом до робочої (О со (О о ю 50636 поверхні витків шнеку 5, при цьому кут змінюється в межах від 90° до 180° Шнек 5 різального робочого органу 4 виконано з правою та лівою завивкою витків, що мають змінний крок, збільшений у зоні вікна 2 Протирізальні елементи 3 охоплюють різальний орган 4 еквідистантно за дугою з зазором 8 й опираються на пальці 8, які поділяють стебла й спрямовують їх в зону різання Для попередження перекидання зрізаної маси соломи по ходу жатки через різальний орган 4 у верхній частині рами встановлено відбійник 9 Ріжучий орган 4 призволиться до обертання опосередковано з допомогою клинопасової передачі 10 та карданного валу 11 Різальний пристрій збиральних машин працює наступним чином Стебла обчухраних культурних рослин при поступальному русі пристрою заходять між розподільними пальцями 8, попадаючи в зону різання між проти різальними елементами 3 й зубцями кільцевих різальних елементів 7 набігаючого гвинтового ножа 6, де й зрізується Зрізана маса соломи з допомогою відбійника 9 переміщується шнеком 5 різального органу 4 до вивантажувального вікна 2 в центрі рами 1, де відбувається її вихід та укладення у валок При значеннях кута установки кільцевих різальних елементів із зубчастою формою робочої поверхні до гвинтової поверхні шнеку, близьких до 5 4 2 90°, транспортувальна властивість шнека 5 погіршується, а при значеннях кута, близьких до 180°, транспортування соломи шнеком 5 поліпшується Шнек, з поступово змінюваним кроком (Т), від мінімального (Ттт) біля шарнірних кріплень ВІСІ шнеку до максимального (Т тах ) в зоні вивантажувального вікна, при цьому мінімальний крок більший або дорівнює половині діаметру (D/2) шнеку, тобто Ттщ> D/2, а максимальний Т т а х не перевищує D (Ттах < D), ефективно зрізає стебла обчухраних культурних рослин по всій ширині захвату жатки, а збільшений крок витків шнеку 5 в зоні вивантажувального вікна 2, у порівнянні з крайніми зонами покращує приймання зростаючої маси соломи, її транспортування до вивантажувального вікна 2 й укладення у валок, чим закінчується виконання технологічного процесу Для роботи на підвищених швидкостях руху збиральної машини шнек 5 різального органу 4 виконують багатозаходним, що дозволяє підтримувати якість роботи різального пристрою Зубчаста форма різальних елементів гвинтового ножа 6 при роботі у парі з проти різальними елементами 3 покращує якість зрізування стебел соломи при збільшених зазорах 8, що дозволяє зменшити точність виготовлення й налагодження різального пристрою збиральних машин [1] - авторське свідоцтво СРСР 1551273, АО1Д 34/53 від 1990 року 6 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
