Вібраційний електронасос

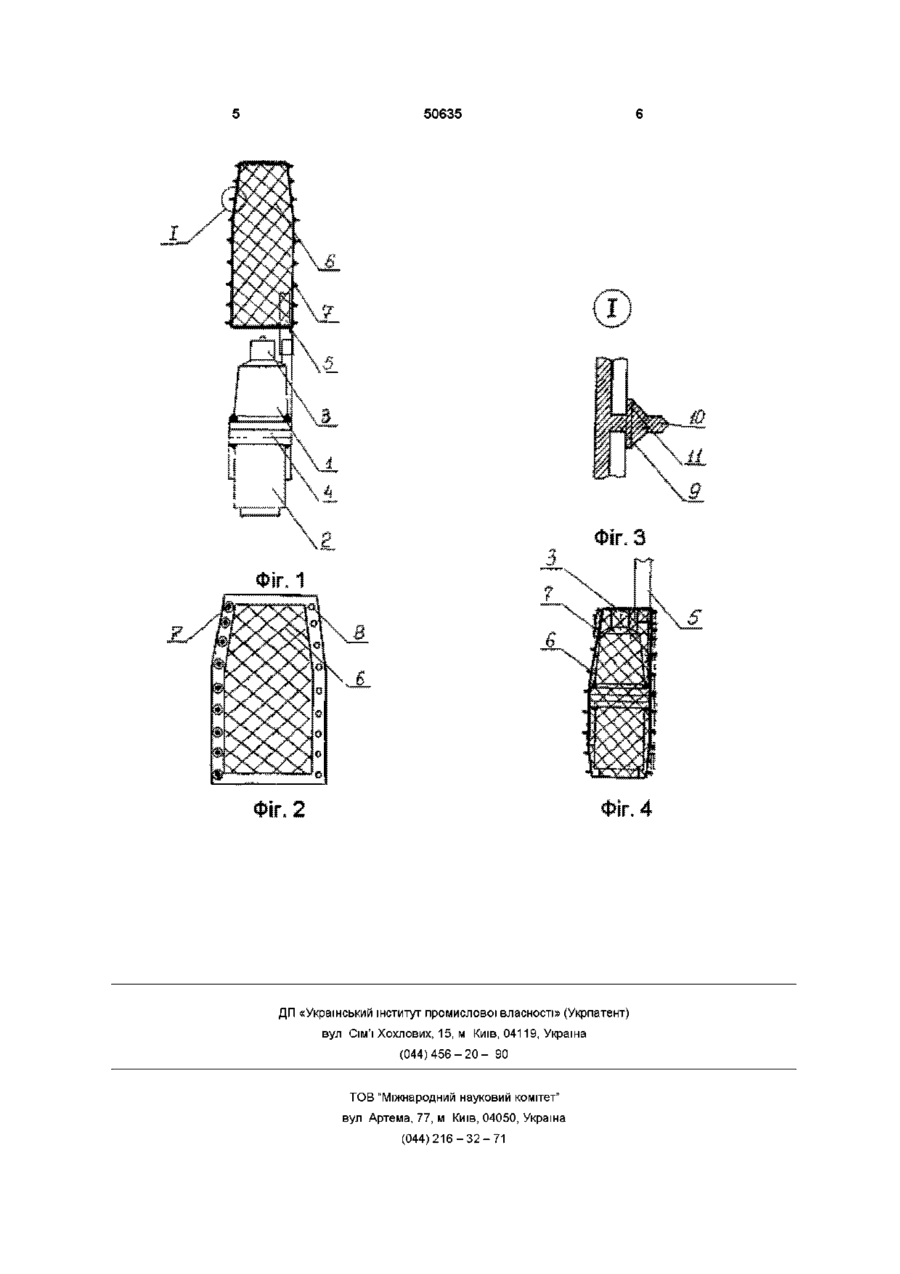

1 Вібраційний електронасос, що містить корпус з двох частин, амортизаційний фланець, який з'єднує верхню конічну частину із усмоктувальним пристроєм і випускним патрубком та нижню циліндричну частину з електромагнітом, який відрізняється тим, що корпус обладнаний захисною сітчастою сорочкою, яка виконана з двох половин, з'єднаних застібкою у вигляді ґудзиків і отворів, при цьому внутрішній діаметр сорочки відповідає зовнішньому діаметру корпуса насоса з можливістю посадки сорочки із натягом на корпус 2 Вібраційний насос по п 1, який відрізняється тим, що ґудзики виконані у вигляді грибка як єдине ціле з сорочкою та упорним кільцем на стержні грибка, отвір відповідає діаметру стержня із можливістю натягнення і фіксації упорним кільцем при змиканні 3 Вібраційний насос по п 1, який відрізняється тим, що захисна сітчаста сорочка виконана, наприклад, з еластичної гуми Винахід відноситься до насособудування, зокрема до електронасосів побутових вібраційних, які застосовуються для підняття і перекачки води з колодязів та свердловин, поливів садів та городів Відомо вібраційний електронасос, в якому у робочому положенні усмоктувальний пристрій розташовано у нижній частині насоса, а електромагніт - у верхній його частині Це такі насоси, як "Струмок" Харківського заводу "Електромашина" [Див "Інструкцію по експлуатації МУМД 06 282 006 ИЕБВ-012-40-У5] Недоліком відомого електронасоса є наявність у ньому великої вібрації корпуса, що обумовлює швидке ушкодження ЦІЛІСНОСТІ корпуса електронасоса при роботі у свердловинах Найбільш близьким за технічною суттю до запропонованого рішення, прийнятого за прототип, є вібраційний побутовий електронасос "Водограй" Харківського заводу "Електромашина", в якому у робочому положенні усмоктувальний пристрій знаходиться у верхній частині корпуса насоса, поєднаного амортизаційним фланцем з нижньою частиною корпуса з електромагнітом [Див "Інструкцію з експлуатації ИЖДЦ 062823001РЕ"] Недоліком відомого електронасоса також є наявність у нього великої вібрації корпуса, що призводить до ушкодження ЦІЛІСНОСТІ корпуса при роботі електронасоса у свердловині, а також можливого стирання стінок свердловин Ці недоліки обмежують можливість більш широкого викорис тання, зменшують термін експлуатації електронасоса В основу винаходу поставлена задача створення ефективного вібраційного насоса шляхом створення захисної сітчаної гумової сорочки, установленої на верхній та нижній частинах корпуса електронасоса, яка складається з двох половин, поєднаних застібкою у вигляді ґудзиків і отворів, що забезпечує щільне облягання корпуса насоса, пом'якшуючи, тим самим, силу тертя корпуса від ударів при вібрації о стінки свердловини, захищаючи його від швидкого зносу, що збільшує термін експлуатації вібраційного електронасоса Поставлена задача вирішується тим, що у вібраційному електронасосі, що має корпус з двох частин, амортизаційний фланець, який поєднує конічну частину із усмоктувальним пристроєм та нижню циліндричну частину з електромагнітом, згідно з винаходом, корпус обладнано захисною сітчастою сорочкою, яка виконана з двох половин, поєднаних застібкою у вигляді ґудзиків і отворів, при цьому внутрішній діаметр сорочки відповідає зовнішньому діаметру корпуса насоса з можливістю посадки сорочки із натягом на корпус Крім того, ґудзики виконані у вигляді грибка як єдине ціле з сорочкою та упорним кільцем на стержні грибка, а отвір відповідає діаметру стержня з можливістю натягнення та фіксації упорним кільцем при смиканні Також захисна сорочка електронасоса викона ю СО (О О ю 50635 на, наприклад, з еластичної гуми Запроваджений вібраційний насос в порівнянні із прототипом забезпечує зменшення сили тертя корпуса електронасоса о стіни свердловини від ударів при вібрації, що збільшує термін експлуатації електронасоса У запропонованому технічному рішенні відрізняючи ознаки не є характеристикою цілих частин цілого об'єкту, які самі можуть бути цілими і самостійними об'єктами зі своїми функціями Тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених у відрізняючій частині формулі, яка відрізняється, не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимогам, винахідницького рівня" Технічним результатом винаходу є підвищення ефективності роботи вібраційного електронасоса, завдяки установлюванню захисної сорочки збільшується термін експлуатації вібраційного електронасоса Виконання захисної сітчастої сорочки в улаштуванні вібраційного електронасоса з двох частин, поєднаних застібкою у вигляді ґудзиків і отворів, забезпечує зручність використання при монтажі захисної сорочки на корпусі електронасоса, швидко і зручно смикається сорочка на корпусі завдяки еластичному гумовому виконанню захисної сорочки, а також забезпечується вільне охолодження рідиною поверхні корпуса електронасоса завдяки сітчастій формі поверхні захисної сорочки Виконання ґудзиків у вигляді грибка як єдине ціле з сорочкою і упорним кільцем на стержні грибка забезпечує щільну застібку ґудзиків з натягними отворами Сукупність суттєвих ознак забезпечує збільшення терміну служби вібраційного електронасоса, працюючого для перекачки рідини з водоймища шляхом зменшення сили тертя від пдроударів корпуса о стінки свердловини при вібрації електронасоса Вібраційний електронасос пояснюється кресленням, де на фіг 1 показано вібраційний насос (загальний вигляд) Підготовка захисної сорочки до монтажу на корпусі електронасоса На фіг 2 показана захисна сітчаста сорочка з ґудзиками і отворами На фіг 3 зображено вузол застібки з ґудзиками (вузол І з фіг 1) На фіг 4 зображено вібраційний електронасос у зібраному вигляді з захисною сітчастою сорочкою Вібраційний електронасос включає корпус, який складається з двох частин верхньої конічної 1 та нижньої циліндричної частини 2 з електромагнітом в середині (на кресленні не показано) В верхній частині корпуса 1 розташовано усмоктувальний пристрій 3 Амортизаційний фланець 4 поєднує верхню 1 та нижню 2 частини корпуса електронасоса ВІДВІДНИЙ шланг 5 На корпус встановлюється захисна сітчаста сорочка 6, виконана з еластичної гуми, яка складається з двох частин, поєднаних між собою застібкою у вигляді ґудзиків 7 з отворами 8 Ґудзики виконано як єдине ціле з сорочкою 6 Ґудзик має стержень 9, на якому розташовано грибок 10 з упорним кільцем 11 Діаметр отвору 8 ВІДПОВІДНИЙ діаметру стержня 9 та володіє можливістю натягу і фіксації упорним кільцем 11 при застібці половин сорочки Вібраційний електронасос монтують наступним чином Спочатку дві частини захисної сітчастої сорочки 6 застібають на всі ґудзики 7 отворами 8 навкруги ВІДВІДНОГО шлангу 5 Потім зверху до низу на корпус одягають із натягом захисту сітчасту сорочку 6 Насос опускають у свердловину до повного занурювання у рідину, після чого включають електронасос 50635 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
