Спосіб різання труб на короткі заготовки

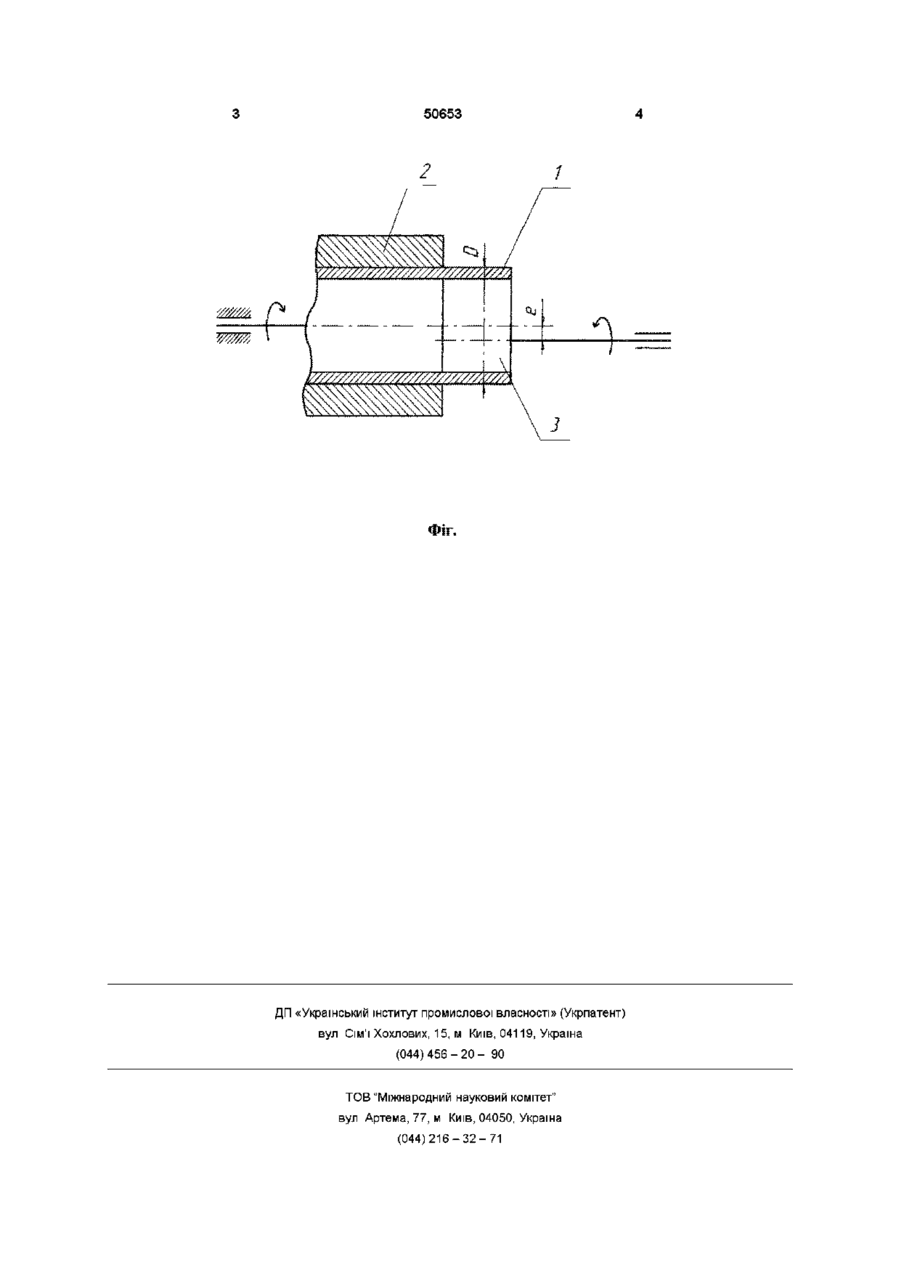

Спосіб різання труб на короткі заготовки, який включає подачу труби у втулочний ніж до упора, введення в трубу оправок, надрізання зсувом частини труби для формування заготовки, що відрізається, та остаточне відділення заготовки шляхом и зсуву в напрямку, перпендикулярному напрямку зсуву при надрізанні труби, який відрізняється тим, що при відділенні частини труби одночасно з зсувом скручують трубу Винахід відноситься до області різання порожнистих металевих заготовок без зняття стружки, а саме до способу розділення труб на короткі заготовки за допомогою спеціальних верстатів та пристроїв Відомий спосіб розділення труб на заготовки, при котрому трубу встановлюють на оправку, роз'єднувану в плоскості, перпендикулярній до осі оправки, а потім здійснюють розділення труби зсувом таким чином, щоб плоскість зсуву співпадала з плоскістю роз'єднання оправки [А С 1428530, SU] Відомий спосіб роз'єднання труб не забезпечує доброї якості різа по торцам одержуваних заготовок Відомий спосіб різання труб [А С 1227377, в колишньому СРСР - прототип], в котрому трубу подають через втулочний ніж до упора Потім виконують надріз труби зміщенням корпуса Після чого опускають плиту разом з відрізним ножом, упором та оправкою, за рахунок чого відрізається заготовка Проте даний спосіб не дозволяє отримувати відрізних заготовок доброї якості Завданням винаходу являється створення способу різання труб на короткі заготовки, в котрому, за рахунок технологічних особливостей можливо було б знизити зусилля різання, поліпшити якість відрізних заготовок за рахунок підвищення точності відрізки та підвищити продуктивність Це завдання досягається тим, що в способі різання труб на короткі заготовки, яке включає подачу труби в втулочний ніж до упора, введення в трубу оправок, надрізання зсувом частини труби для формування відрізаємої заготовки та остаточне відділення заготовки шляхом и зсуву в напрямку, перпендикулярному напрямку зсуву при надрізанні труби, при відділенні частини труби одночасно з зсувом скручують трубу Спосіб здійснюється таким чином та пояснюється кресленням (фіг) Трубу 1 з ЗОВНІШНІМ діаметром D подають в втулочний ніж 2 Потім В протележну частину труби 1 вводять оправочний ніж 3 Після того шляхом обертання справочного ножа 3 та втулочного ножа 2 в різні сторони та ексцентриситета оправочного ножа 3 виконується остаточна відрізка заготовки Передбачуваний винахід дозволяє поліпшити якість відрізних заготовок за рахунок підвищення точності та підвищення продуктивності, а також за рахунок поєднування деформацій зсуву та кручення Це може бути реалізовано, наприклад, застосуванням пристрою, в якому поєднуванні деформації зсуву та кручення за рахунок того, що вісь оправки, введеної в порожнину відрізної частини, має деякий ексцентриситет по відношенню до осі заготовки СО Ю (О О ю 50653 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
