Редуктор

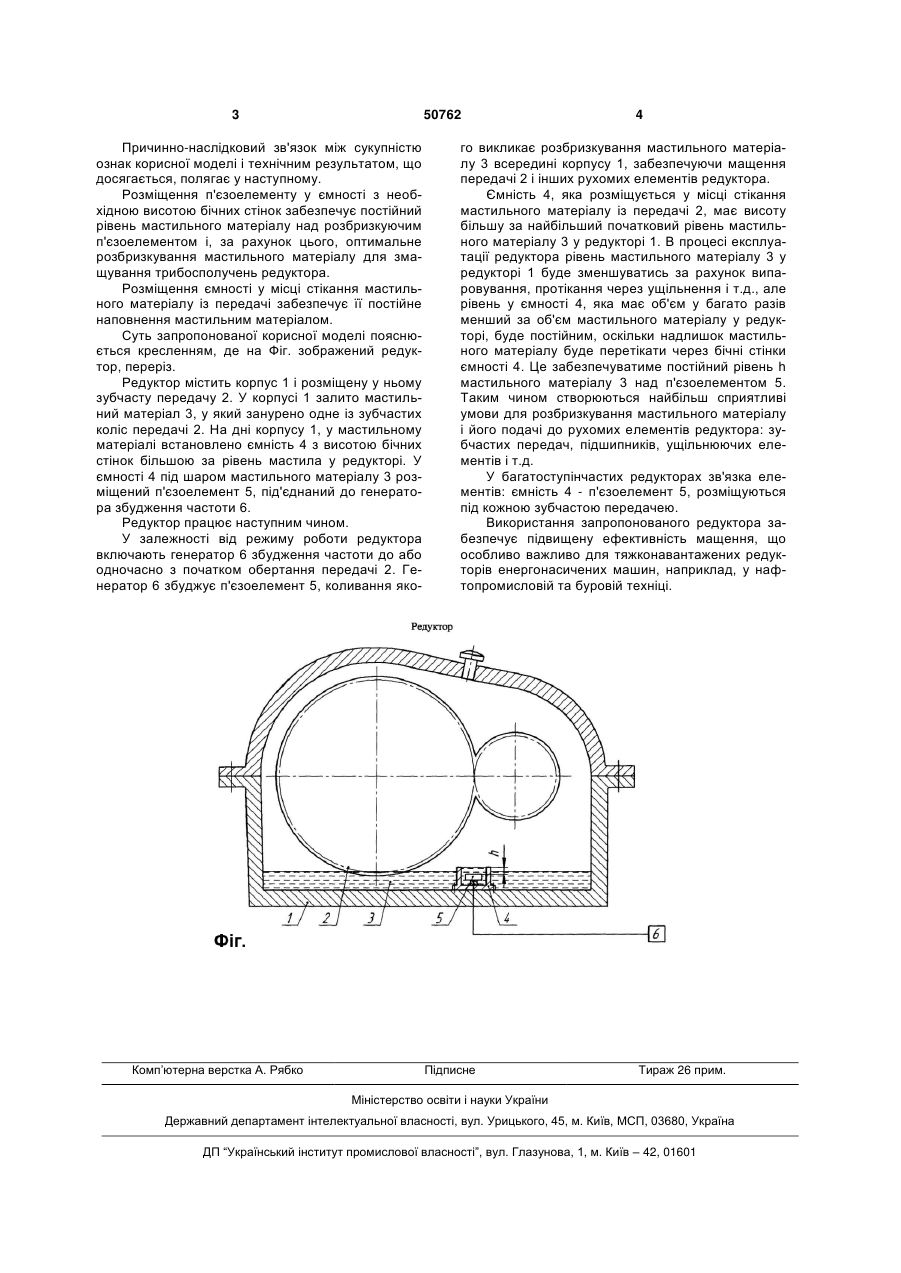

Редуктор, який містить корпус з мастильним матеріалом, розміщену у корпусі передачу і при 3 50762 Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається, полягає у наступному. Розміщення п'єзоелементу у ємності з необхідною висотою бічних стінок забезпечує постійний рівень мастильного матеріалу над розбризкуючим п'єзоелементом і, за рахунок цього, оптимальне розбризкування мастильного матеріалу для змащування трибосполучень редуктора. Розміщення ємності у місці стікання мастильного матеріалу із передачі забезпечує її постійне наповнення мастильним матеріалом. Суть запропонованої корисної моделі пояснюється кресленням, де на Фіг. зображений редуктор, переріз. Редуктор містить корпус 1 і розміщену у ньому зубчасту передачу 2. У корпусі 1 залито мастильний матеріал 3, у який занурено одне із зубчастих коліс передачі 2. На дні корпусу 1, у мастильному матеріалі встановлено ємність 4 з висотою бічних стінок більшою за рівень мастила у редукторі. У ємності 4 під шаром мастильного матеріалу 3 розміщений п'єзоелемент 5, під'єднаний до генератора збудження частоти 6. Редуктор працює наступним чином. У залежності від режиму роботи редуктора включають генератор 6 збудження частоти до або одночасно з початком обертання передачі 2. Генератор 6 збуджує п'єзоелемент 5, коливання яко Комп’ютерна верстка А. Рябко 4 го викликає розбризкування мастильного матеріалу 3 всередині корпусу 1, забезпечуючи мащення передачі 2 і інших рухомих елементів редуктора. Ємність 4, яка розміщується у місці стікання мастильного матеріалу із передачі 2, має висоту більшу за найбільший початковий рівень мастильного матеріалу 3 у редукторі 1. В процесі експлуатації редуктора рівень мастильного матеріалу 3 у редукторі 1 буде зменшуватись за рахунок випаровування, протікання через ущільнення і т.д., але рівень у ємності 4, яка має об'єм у багато разів менший за об'єм мастильного матеріалу у редукторі, буде постійним, оскільки надлишок мастильного матеріалу буде перетікати через бічні стінки ємності 4. Це забезпечуватиме постійний рівень h мастильного матеріалу 3 над п'єзоелементом 5. Таким чином створюються найбільш сприятливі умови для розбризкування мастильного матеріалу і його подачі до рухомих елементів редуктора: зубчастих передач, підшипників, ущільнюючих елементів і т.д. У багатоступінчастих редукторах зв'язка елементів: ємність 4 - п'єзоелемент 5, розміщуються під кожною зубчастою передачею. Використання запропонованого редуктора забезпечує підвищену ефективність мащення, що особливо важливо для тяжконавантажених редукторів енергонасичених машин, наприклад, у нафтопромисловій та буровій техніці. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
