Формула / Реферат

1. Конічний редуктор, що містить корпус, у якому на перехресних валах закріплені ведуче і ведене конічні колеса, які входять в зачеплення, який відрізняється тим, що він устаткований другим конічним колесом, що входить у зачеплення з ведучим конічним колесом, встановленим співвісно з веденим конічним колесом.

2. Конічний редуктор за п. 1, який відрізняється тим, що друге конічне колесо вільно встановлене на валу веденого колеса.

3. Конічний редуктор за п. 1, який відрізняється тим, що ведені конічні колеса встановлені в корпусі редуктора на співвісних півосях.

Текст

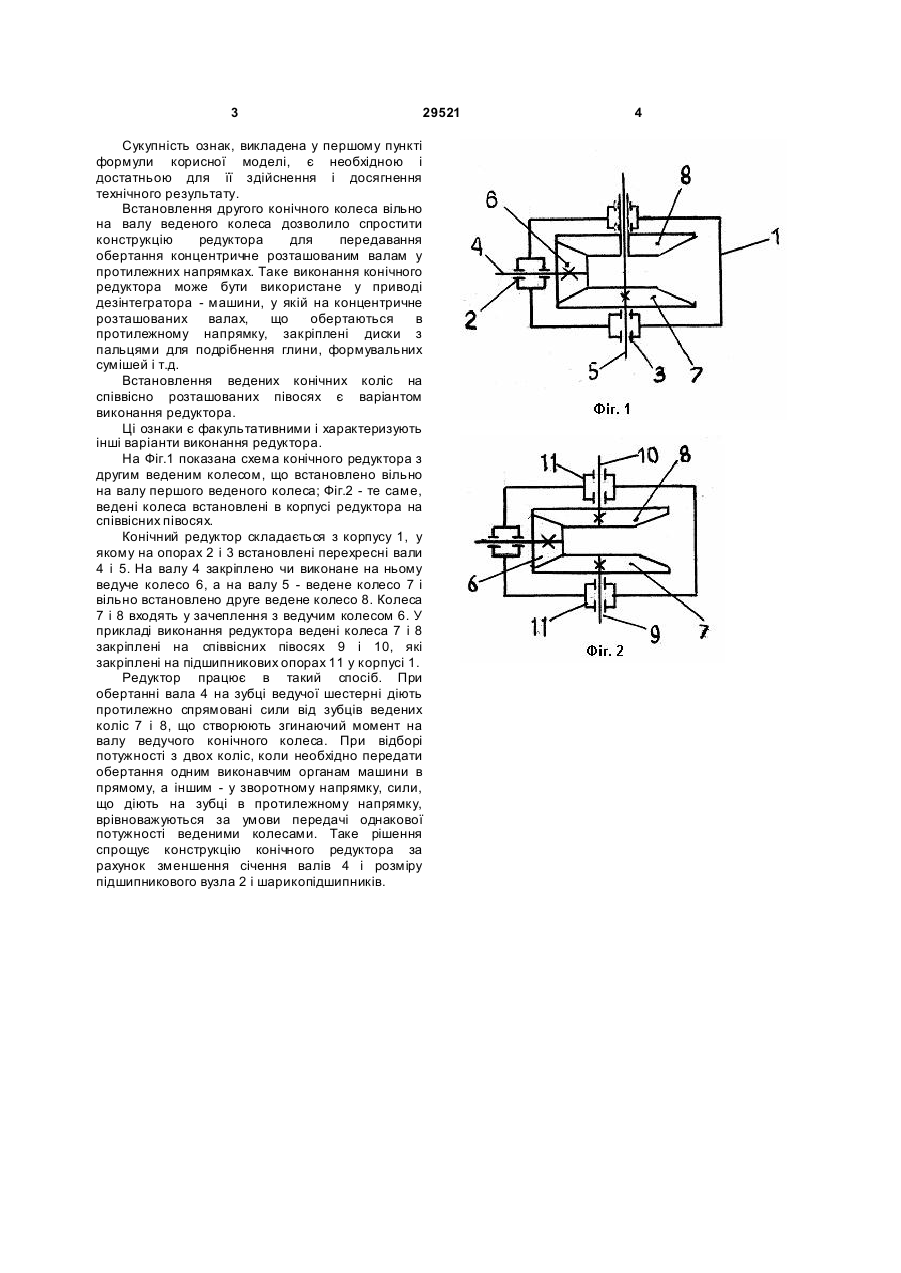

1. Конічний редуктор, що містить корпус, у якому на перехресних валах закріплені ведуче і ведене конічні колеса, які входять в зачеплення, 3 29521 Сукупність ознак, викладена у першому пункті формули корисної моделі, є необхідною і достатньою для її здійснення і досягнення технічного результату. Встановлення другого конічного колеса вільно на валу веденого колеса дозволило спростити конструкцію редуктора для передавання обертання концентричне розташованим валам у протилежних напрямках. Таке виконання конічного редуктора може бути використане у приводі дезінтегратора - машини, у якій на концентричне розташованих валах, що обертаються в протилежному напрямку, закріплені диски з пальцями для подрібнення глини, формувальних сумішей і т.д. Встановлення ведених конічних коліс на співвісно розташованих півосях є варіантом виконання редуктора. Ці ознаки є факультативними і характеризують інші варіанти виконання редуктора. На Фіг.1 показана схема конічного редуктора з другим веденим колесом, що встановлено вільно на валу першого веденого колеса; Фіг.2 - те саме, ведені колеса встановлені в корпусі редуктора на співвісних півосях. Конічний редуктор складається з корпусу 1, у якому на опорах 2 і 3 встановлені перехресні вали 4 і 5. На валу 4 закріплено чи виконане на ньому ведуче колесо 6, а на валу 5 - ведене колесо 7 і вільно встановлено друге ведене колесо 8. Колеса 7 і 8 входять у зачеплення з ведучим колесом 6. У прикладі виконання редуктора ведені колеса 7 і 8 закріплені на співвісних півосях 9 і 10, які закріплені на підшипникових опорах 11 у корпусі 1. Редуктор працює в такий спосіб. При обертанні вала 4 на зубці ведучої шестерні діють протилежно спрямовані сили від зубців ведених коліс 7 і 8, що створюють згинаючий момент на валу ведучого конічного колеса. При відборі потужності з двох коліс, коли необхідно передати обертання одним виконавчим органам машини в прямому, а іншим - у зворотному напрямку, сили, що діють на зубці в протилежному напрямку, врівноважуються за умови передачі однакової потужності веденими колесами. Таке рішення спрощує конструкцію конічного редуктора за рахунок зменшення січення валів 4 і розміру підшипникового вузла 2 і шарикопідшипників. 4
