Ґрунтообробна фреза з ножами, що відхиляються

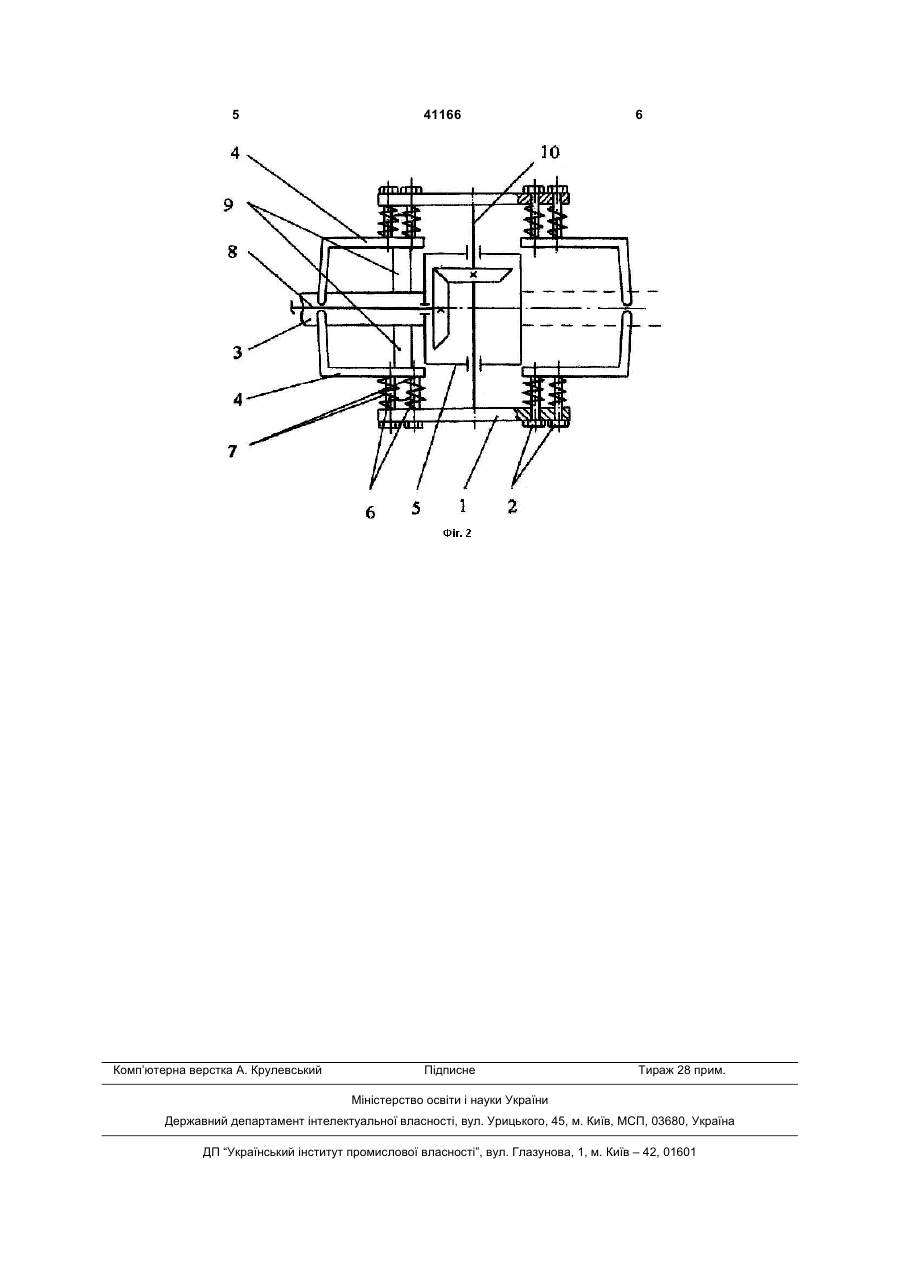

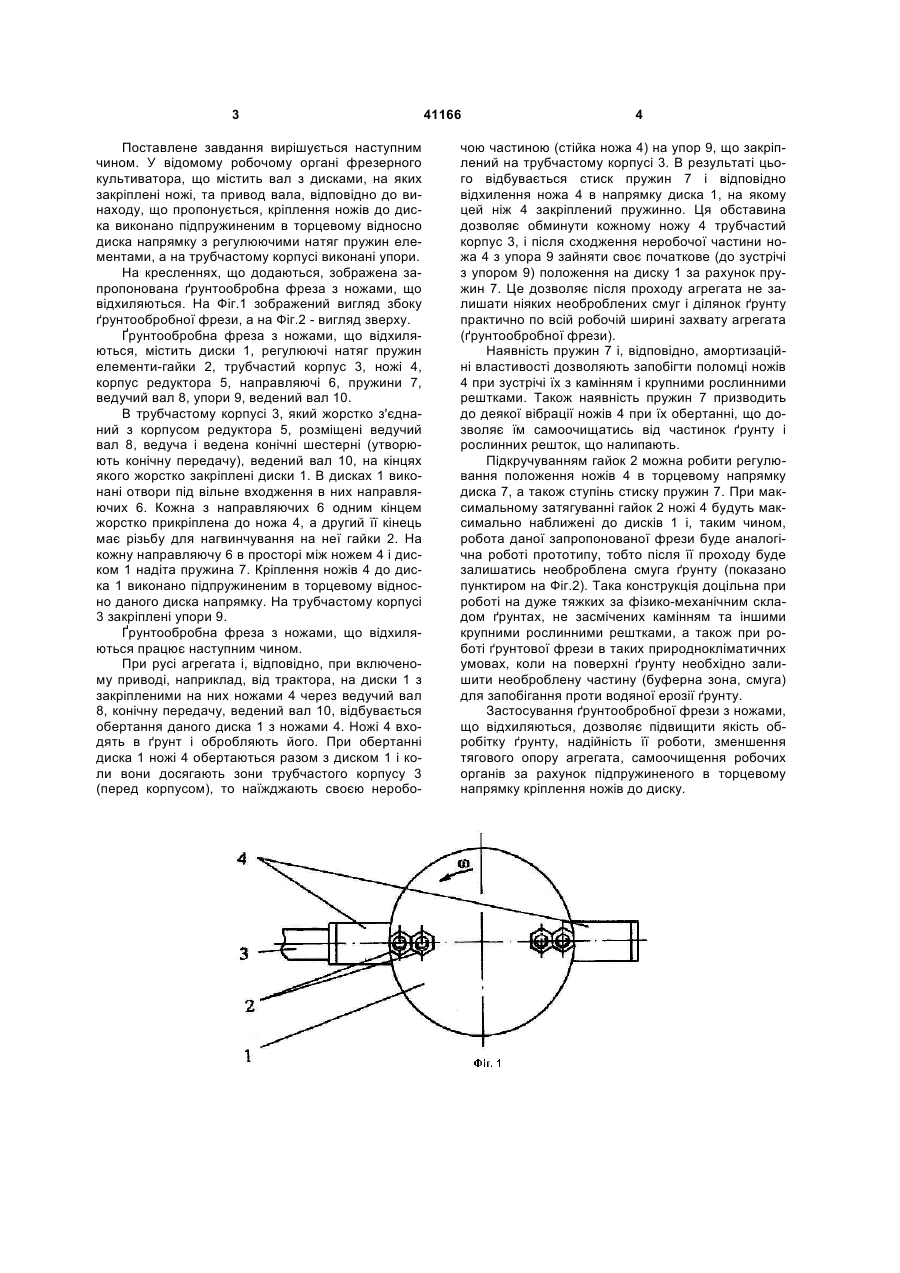

Ґрунтообробна фреза з ножами, що відхиляються, що містить вал з дисками, на яких закріплені ножі, та привод вала, яка відрізняється тим, що кріплення ножів до диска виконано підпружиненим в торцевому відносно диска напрямку з регулюючими натяг пружин елементами, а на трубчастому корпусі виконані упори. (19) (21) u200813703 (22) 27.11.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) УСЕНКО МИХАЙЛО ВАСИЛЬОВИЧ, UA (73) ЛУЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 Поставлене завдання вирішується наступним чином. У відомому робочому органі фрезерного культиватора, що містить вал з дисками, на яких закріплені ножі, та привод вала, відповідно до винаходу, що пропонується, кріплення ножів до диска виконано підпружиненим в торцевому відносно диска напрямку з регулюючими натяг пружин елементами, а на трубчастому корпусі виконані упори. На кресленнях, що додаються, зображена запропонована ґрунтообробна фреза з ножами, що відхиляються. На Фіг.1 зображений вигляд збоку ґрунтообробної фрези, а на Фіг.2 - вигляд зверху. Ґрунтообробна фреза з ножами, що відхиляються, містить диски 1, регулюючі натяг пружин елементи-гайки 2, трубчастий корпус 3, ножі 4, корпус редуктора 5, направляючі 6, пружини 7, ведучий вал 8, упори 9, ведений вал 10. В трубчастому корпусі 3, який жорстко з'єднаний з корпусом редуктора 5, розміщені ведучий вал 8, ведуча і ведена конічні шестерні (утворюють конічну передачу), ведений вал 10, на кінцях якого жорстко закріплені диски 1. В дисках 1 виконані отвори під вільне входження в них направляючих 6. Кожна з направляючих 6 одним кінцем жорстко прикріплена до ножа 4, а другий її кінець має різьбу для нагвинчування на неї гайки 2. На кожну направляючу 6 в просторі між ножем 4 і диском 1 надіта пружина 7. Кріплення ножів 4 до диска 1 виконано підпружиненим в торцевому відносно даного диска напрямку. На трубчастому корпусі 3 закріплені упори 9. Ґрунтообробна фреза з ножами, що відхиляються працює наступним чином. При русі агрегата і, відповідно, при включеному приводі, наприклад, від трактора, на диски 1 з закріпленими на них ножами 4 через ведучий вал 8, конічну передачу, ведений вал 10, відбувається обертання даного диска 1 з ножами 4. Ножі 4 входять в ґрунт і обробляють його. При обертанні диска 1 ножі 4 обертаються разом з диском 1 і коли вони досягають зони трубчастого корпусу 3 (перед корпусом), то наїжджають своєю неробо 41166 4 чою частиною (стійка ножа 4) на упор 9, що закріплений на трубчастому корпусі 3. В результаті цього відбувається стиск пружин 7 і відповідно відхилення ножа 4 в напрямку диска 1, на якому цей ніж 4 закріплений пружинно. Ця обставина дозволяє обминути кожному ножу 4 трубчастий корпус 3, і після сходження неробочої частини ножа 4 з упора 9 зайняти своє початкове (до зустрічі з упором 9) положення на диску 1 за рахунок пружин 7. Це дозволяє після проходу агрегата не залишати ніяких необроблених смуг і ділянок ґрунту практично по всій робочій ширині захвату агрегата (ґрунтообробної фрези). Наявність пружин 7 і, відповідно, амортизаційні властивості дозволяють запобігти поломці ножів 4 при зустрічі їх з камінням і крупними рослинними рештками. Також наявність пружин 7 призводить до деякої вібрації ножів 4 при їх обертанні, що дозволяє їм самоочищатись від частинок ґрунту і рослинних решток, що налипають. Підкручуванням гайок 2 можна робити регулювання положення ножів 4 в торцевому напрямку диска 7, а також ступінь стиску пружин 7. При максимальному затягуванні гайок 2 ножі 4 будуть максимально наближені до дисків 1 і, таким чином, робота даної запропонованої фрези буде аналогічна роботі прототипу, тобто після її проходу буде залишатись необроблена смуга ґрунту (показано пунктиром на Фіг.2). Така конструкція доцільна при роботі на дуже тяжких за фізико-механічним складом ґрунтах, не засмічених камінням та іншими крупними рослинними рештками, а також при роботі ґрунтової фрези в таких природнокліматичних умовах, коли на поверхні ґрунту необхідно залишити необроблену частину (буферна зона, смуга) для запобігання проти водяної ерозії ґрунту. Застосування ґрунтообробної фрези з ножами, що відхиляються, дозволяє підвищити якість обробітку ґрунту, надійність її роботи, зменшення тягового опору агрегата, самоочищення робочих органів за рахунок підпружиненого в торцевому напрямку кріплення ножів до диску. 5 Комп’ютерна верстка А. Крулевський 41166 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
