Комбінована грунтообробна посівна машина

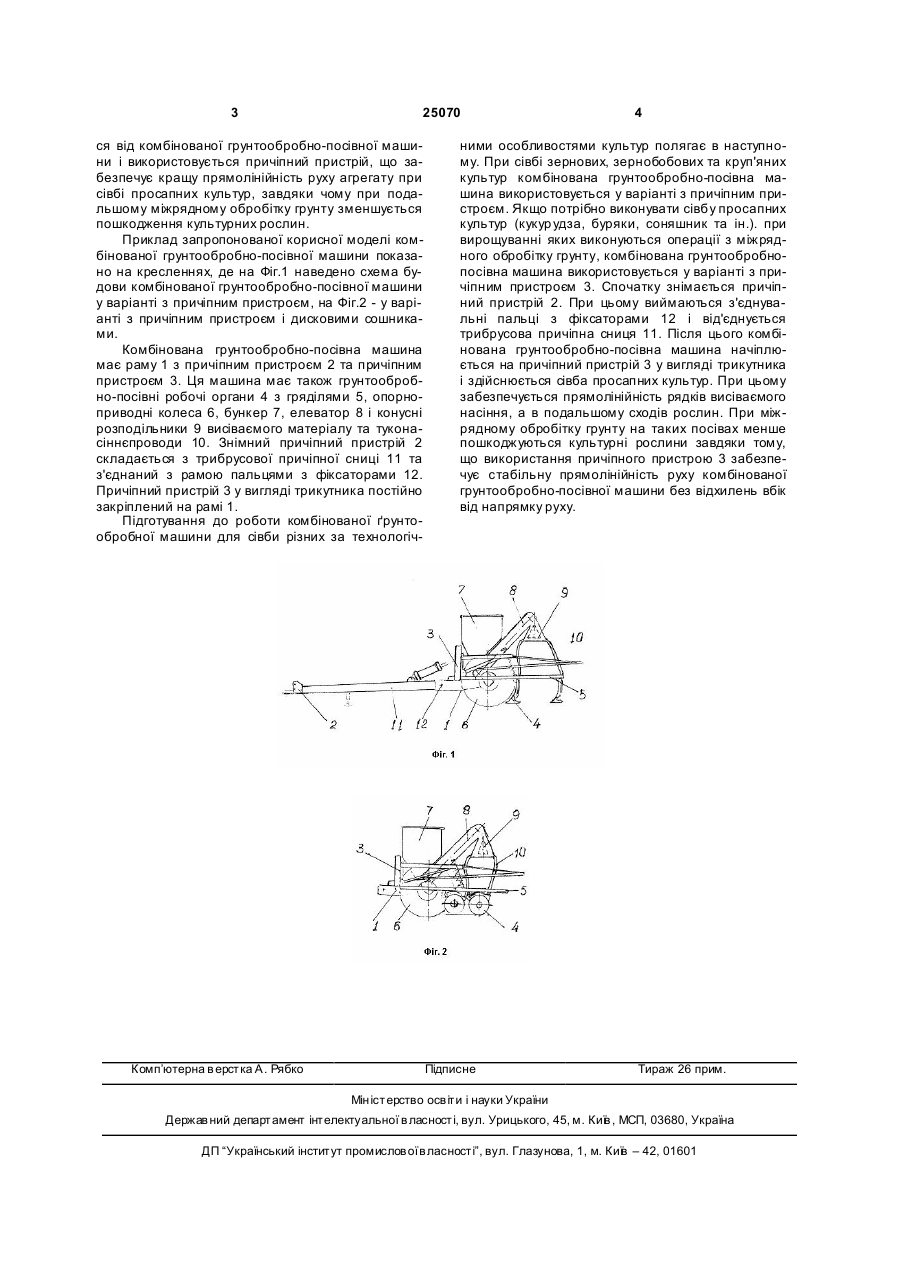

Комбінована ґрунтообробна посівна машина, що містить раму, причіпний пристрій, опорнопривідні колеса, ґрунтообробні посівні робочі органи з гряділями, бункер, елеватор і розподільник висівного матеріалу та проводи туконасіння, яка відрізняє ться тим, що додатково має зачіпний пристрій у вигляді трикутника, який постійно закріплений на рамі, а причіпний пристрій є знімним і виконаний у вигляді трибрусової сниці та з'єднаний з рамою пальцями з фіксаторами. (19) (21) u200702801 (22) 16.03.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Зирянов Володимир Олексійович, Васківнюк Юрій Миколайович, Лящук Микола Федорович, Білоткач Михайло Петрович, Романенко Михайло Пилипович (73) НАЦІОН АЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК 3 25070 ся від комбінованої грунтообробно-посівної машини і використовується причіпний пристрій, що забезпечує кращу прямолінійність руху агрегату при сівбі просапних культур, завдяки чому при подальшому міжрядному обробітку грунту зменшується пошкодження культурних рослин. Приклад запропонованої корисної моделі комбінованої грунтообробно-посівної машини показано на кресленнях, де на Фіг.1 наведено схема будови комбінованої грунтообробно-посівної машини у варіанті з причіпним пристроєм, на Фіг.2 - у варіанті з причіпним пристроєм і дисковими сошниками. Комбінована грунтообробно-посівна машина має раму 1 з причіпним пристроєм 2 та причіпним пристроєм 3. Ця машина має також грунтообробно-посівні робочі органи 4 з гряділями 5, опорноприводні колеса 6, бункер 7, елеватор 8 і конусні розподільники 9 висіваємого матеріалу та туконасіннєпроводи 10. Знімний причіпний пристрій 2 складається з трибрусової причіпної сниці 11 та з'єднаний з рамою пальцями з фіксаторами 12. Причіпний пристрій 3 у вигляді трикутника постійно закріплений на рамі 1. Підготування до роботи комбінованої ґрунтообробної машини для сівби різних за технологіч Комп’ютерна в ерстка А. Рябко 4 ними особливостями культур полягає в наступному. При сівбі зернових, зернобобових та круп'яних культур комбінована грунтообробно-посівна машина використовується у варіанті з причіпним пристроєм. Якщо потрібно виконувати сівбу просапних культур (кукур удза, буряки, соняшник та ін.). при вирощуванні яких виконуються операції з міжрядного обробітку грунту, комбінована грунтообробнопосівна машина використовується у варіанті з причіпним пристроєм 3. Спочатку знімається причіпний пристрій 2. При цьому виймаються з'єднувальні пальці з фіксаторами 12 і від'єднується трибрусова причіпна сниця 11. Після цього комбінована грунтообробно-посівна машина начіплюється на причіпний пристрій 3 у вигляді трикутника і здійснюється сівба просапних культур. При цьому забезпечується прямолінійність рядків висіваємого насіння, а в подальшому сходів рослин. При міжрядному обробітку грунту на таких посівах менше пошкоджуються культурні рослини завдяки тому, що використання причіпного пристрою 3 забезпечує стабільну прямолінійність руху комбінованої грунтообробно-посівної машини без відхилень вбік від напрямку руху. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
