Спосіб контактного стикового зварювання оплавленням

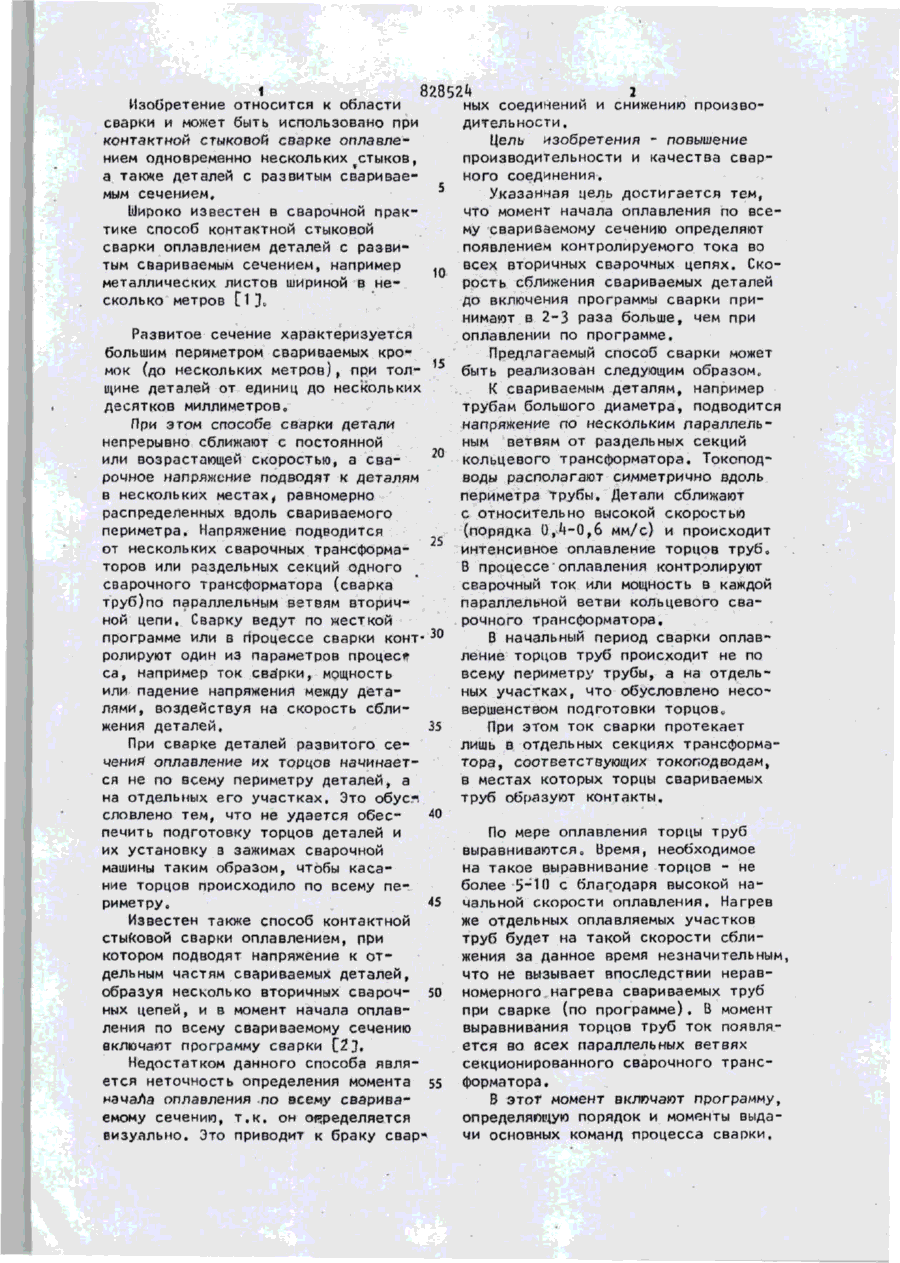

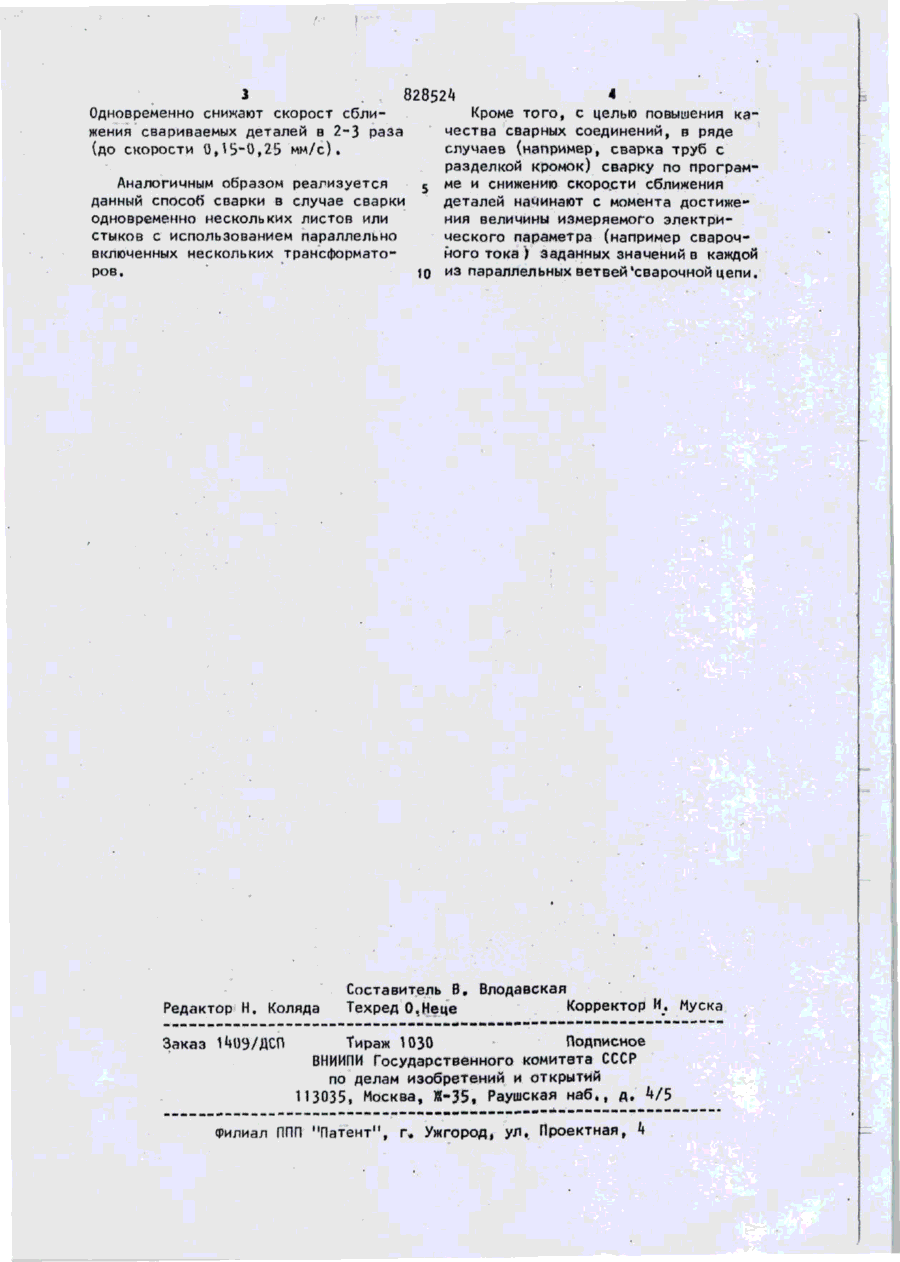

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 7 Не подлежит опубликованию в открытой печати 28524 3(51) В 23 К 11/04 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 277075V25-Z7 (22) Й.Об.79 • (72) В.К0 Лебедев, С.И. Кучук-Яценко, В.і". Кривенко, Б.И. Казымов, В.*, Загадарчук, М«В 0 Богорский,, В.Т0 Чередничок, В.А, Сахарнов и Ь 0 А 0 Галян (71) Ордена Ленина и ордена Трудового Красного Знамени институт электп росварки им. ЕрО. Патоиа (53) 621.791.762(083.8) (56) 1, Кабанов Н.С. Определение сил резания при контактной сварке оплавлением. - "Автоматическая сварка11, 1975, V 5, с .32. 2, Кучук-Яценко С.И. и др.' Кон* тактная стыковая сварка непрерывным оплавлением» Киев, "Наукова дум* ка", 1976, с. 170, 000209 (5*0 (57)1.СПОСОБ КОНТАКТНОЙ СТЫКОВОЙ СВАРКИ ОПЛАВЛЕНИЕМ, преимущественно деталей с развитым сечением, при котором подводят напряжение к отдельным частям свариваемых деталей, образуя несколько вторичных сварочных цепей, и в момент начала оплавления по всему свариваемому сечению включают программу сварки, о т л и ч а ю щ и»й с я тем, что, с целью повышения производительности и качества сварного соединения, момент начала оплавления по всему свариваемому сечению определяют появлением контролируемого тока во всех вторичных сварочных цепях. 2 О Способ по п, 1, о т л и ч а ю щ и й с я тем, что скорость сближения свариваемых деталей до включения программы сварки принимают в 2-3 раза больше, чем при оплавлении по программе. 00 00 ел 828524 1 ных соединении и снижению произвоИзобретение относится к области дительности. сварки и может быть использовано при Цель изобретения - повышение контактной стыковой сварке оплавлепроизводительности и качества сварнием одновременно нескольких стыков, ного соединения. а таюче деталей с развитым свариваеУказанная цель достигается тем, мым сечением, что момент начала оплавления по всеШироко известен в сварочной пракму свариваемому сечению определяют тике способ контактной стыковой появлением контролируемого тока во сварки оплавлением деталей с развитым свариваемым сечением, например 10 всех вторичных сварочных цепях. Скорость сближения свариваемых деталей металлических листов шириной в недо включения программы сварки присколько метров [1] ь нимают в 2-3 раза больше, чем при Развитое сечение характеризуется оплавлении по программе. большим периметром свариваемых кроПредлагаемый способ сварки может мок (до нескольких метров), при толбыть реализован следующим образом, щине деталей от единиц до нескольких К свариваемым деталям, например десятков миллиметров,, трубам большого диаметра, подводится При этом способе сварки детали напряжение по нескольким параллельнепрерывно сближают с постоянной ным ветвям от раздельных секций 20 или возрастающей скоростью» а свакольцевого трансформатора. Токоподрочное напряжение подводят к деталям воды располагают симметрично вдоль в нескольких местах, равномерно периметра трубы. Детали сближают распределенных вдоль свариваемого с относительно высокой скоростью периметра. Напряжение подводится (порядка 0,4-0,6 мм/с) и происходит от нескольких сварочных трансформа- 25 интенсивное оплавление торцов труб0 торов или раздельных секций одного В процессе оплавления контролируют сварочного трансформатора (сварка сварочный ток или мощность в каждой труб)по параллельным ветвям вторичпараллельной ветви кольцевого сваной цепи. Сварку ведут по жесткой рочного трансформатора, программе или в процессе сварки конт 30 В начальный период сварки оплавролируют один из параметров процесс ление торцов труб происходит не по са, например ток свирки, мощность всему периметру трубы, а на отдельили падение напряжения между детаных участках, что обусловлено несолями, воздействуя на скорость сбливершенством подготовки торцов„ жения деталей. 35 При этом ток сварки протекает При сварке деталей развитого селишь в отдельных секциях трансформачения оплавление их торцов начинаеттора, соответствующих токоподводам, ся не по всему периметру деталей, а в местах которых торцы свариваемых на отдельных его участках. Это обусп труб образуют контакты. 40 словлено тем, что не удается обесПо мере оплавления торцы труб печить подготовку торцов деталей и выравниваютсяо Время, необходимое их установку в зажимах сварочной на такое выравнивание торцов - не машины таким образом, чтобы касаболее 5*10 с благодаря высокой нание торцов происходило по всему пе45 чальной скорости оплавления. Нагрев риметрув же отдельных оплавляемых участков Известен также способ контактной труб будет на такой скорости сблистыковой сварки оплавлением, при жения за данное время незначительным, котором подводят напряжение к отчто не вызывает впоследствии неравдельным частям свариваемых деталей, образуя несколько вторичных свароч- 50 номерного нагрева свариваемых труб при сварке (по программе). В момент ных цепей, и в момент начала оплаввыравнивания торцов труб ток появляления по всему свариваемому сечению ется во всех параллельных ветвях включают программу сварки [2J. секционированного сварочного трансНедостатком данного способа являформатора, ется неточность определения момента 55 начала оплавления по всему свариваВ этот момент включают программу, емому сечению, т.к. он определяется определяющую порядок и моменты выдавизуально. Это приводит к браку сварчи основных команд процесса сварки. * 82852** 4 Одновременно снижают скорост сблиКроме того, с целью повышения кажения свариваемых деталей в 2-3 раза чества сварных соединений, в ряде (до скорости 0,15-0,25 мм/с). случаев (например, сварка труб с разделкой кромок) сварку по програмАналогичным образом реализуется ме и снижению скорости сближения 5 данный способ сварки в случае сварки деталей начинают с момента достижеодновременно нескольких листов или ния величины измеряемого электристыков с использованием параллельно ческого параметра (например сварочвключенных нескольких трансформатойого тока ) заданных значений в каждой ров. (0 из параллельных ветвей'сварочной цепи. Редактор Н. Коляда Заказ Н09/ДСП Составитель В, Влодавская Техред 0,Неце Корректор И. Муска Тираж 1030 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, К-35» Раушская наб., д. V 5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, Ь ;'\t:
