Коронка для ударно-обертального буріння чавунної льотки доменної печі
Номер патенту: 50945
Опубліковано: 25.06.2010
Автори: Мушенков Юрій Анатолійович, Селегей Андрій Миколайович, Селегей Світлана Миколаївна
Формула / Реферат
Коронка для ударно-обертального буріння чавунної льотки доменної печі, що містить корпус з продувним каналом, канавками для видалення продуктів буріння та робочу частину з вісьмома руйнівними елементами, яка відрізняється тим, що корпус, руйнівні елементи та робоча частина коронки виконані як одне ціле, при цьому кожний з чотирьох руйнівних елементів верхнього ярусу має форму чотирикутної піраміди, а кожний з чотирьох руйнівних елементів нижнього ярусу - форму прямокутного клина.
Текст

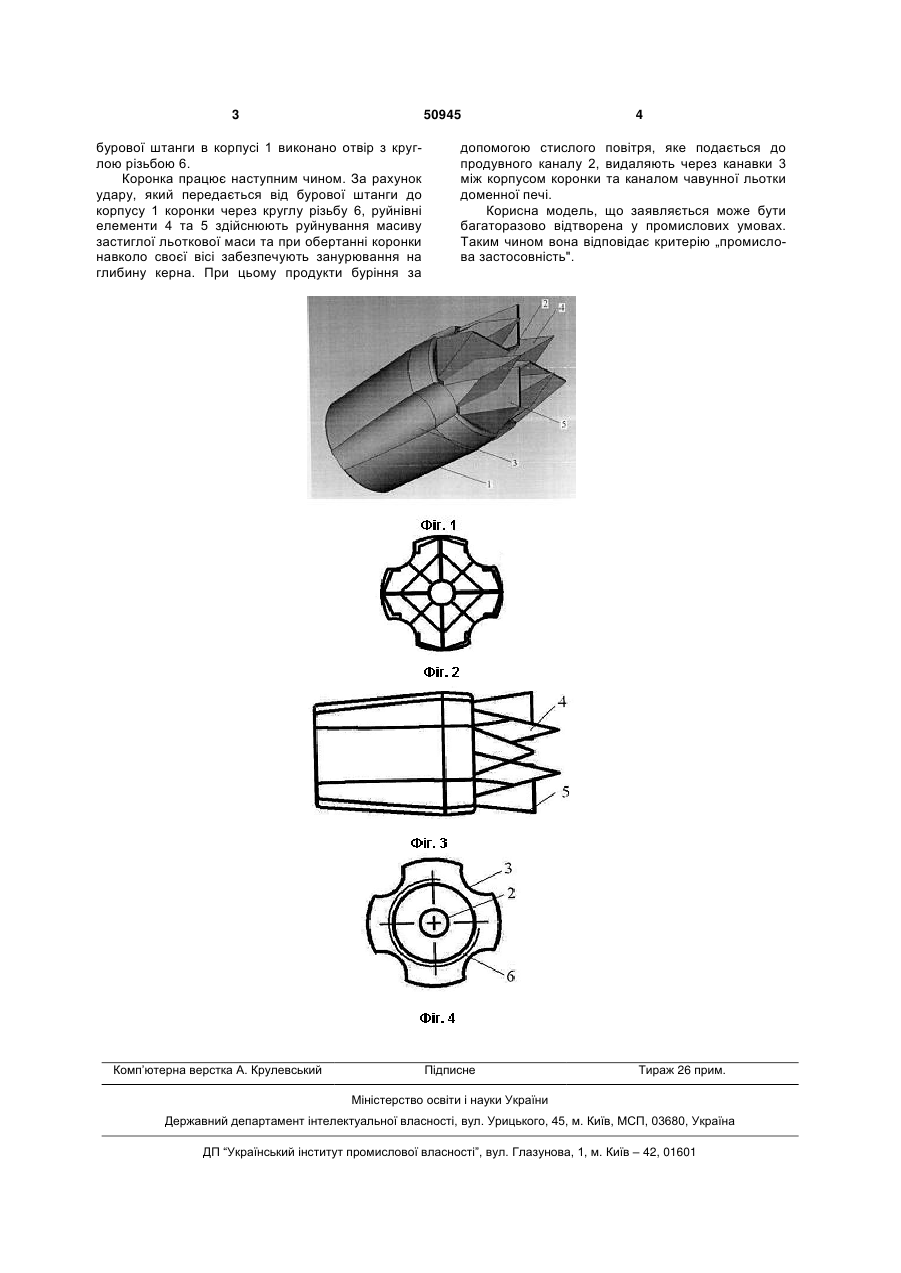

Коронка для ударно-обертального буріння 3 50945 бурової штанги в корпусі 1 виконано отвір з круглою різьбою 6. Коронка працює наступним чином. За рахунок удару, який передається від бурової штанги до корпусу 1 коронки через круглу різьбу 6, руйнівні елементи 4 та 5 здійснюють руйнування масиву застиглої льоткової маси та при обертанні коронки навколо своєї вісі забезпечують занурювання на глибину керна. При цьому продукти буріння за Комп’ютерна верстка А. Крулевський 4 допомогою стислого повітря, яке подається до продувного каналу 2, видаляють через канавки 3 між корпусом коронки та каналом чавунної льотки доменної печі. Корисна модель, що заявляється може бути багаторазово відтворена у промислових умовах. Таким чином вона відповідає критерію „промислова застосовність". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBore bit for percussion-rotary drilling metal tap hole of blast furnace
Автори англійськоюSelehei Andrii Mykolaiovych, Mushenkov Yurii Anatoliiovych, Selehei Svitlana Mykolaivna
Назва патенту російськоюКоронка для ударно-вращательного бурения чугунной летки доменной печи
Автори російськоюСелегей Андрей Николаевич, Мушенков Юрий Анатольевич, Селегей Светлана Николаевна
МПК / Мітки
МПК: E21B 10/36, C21B 7/14
Мітки: льотки, буріння, чавунної, коронка, доменної, ударно-обертального, печі
