Колосникова газорозподільна решітка апарата псевдозрідженого шару

Завантажити PDF файл.

Формула / Реферат

1. Колосникова газорозподільна решітка апарата псевдозрідженого шару, що містить сукупність прямолінійних елементів, розміщених паралельно один одному з утворенням проміжків між ними, яка відрізняється тим, що кожний з прямолінійних елементів виконано у вигляді труби квадратного поперечного перерізу, поздовжні осі якого розміщені під кутом 45° до вертикалі.

2. Решітка за п. 1, яка відрізняється тим, що прямолінійні елементи встановлено з можливістю повороту навкруги поздовжньої осі.

Текст

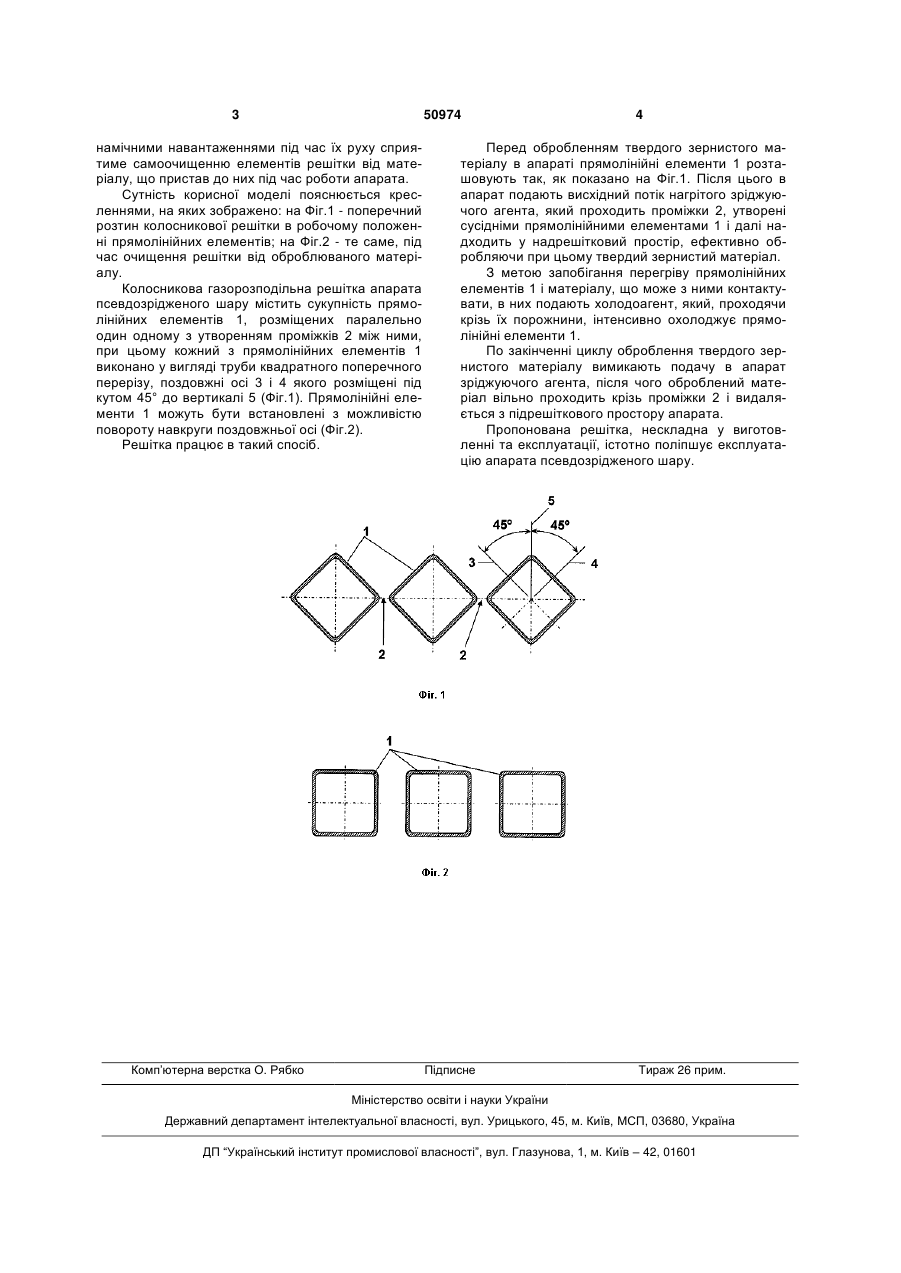

1. Колосникова газорозподільна решітка апарата псевдозрідженого шару, що містить сукуп 3 50974 намічними навантаженнями під час їх руху сприятиме самоочищенню елементів решітки від матеріалу, що пристав до них під час роботи апарата. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поперечний розтин колосникової решітки в робочому положенні прямолінійних елементів; на Фіг.2 - те саме, під час очищення решітки від оброблюваного матеріалу. Колосникова газорозподільна решітка апарата псевдозрідженого шару містить сукупність прямолінійних елементів 1, розміщених паралельно один одному з утворенням проміжків 2 між ними, при цьому кожний з прямолінійних елементів 1 виконано у вигляді труби квадратного поперечного перерізу, поздовжні осі 3 і 4 якого розміщені під кутом 45° до вертикалі 5 (Фіг.1). Прямолінійні елементи 1 можуть бути встановлені з можливістю повороту навкруги поздовжньої осі (Фіг.2). Решітка працює в такий спосіб. Комп’ютерна верстка О. Рябко 4 Перед обробленням твердого зернистого матеріалу в апараті прямолінійні елементи 1 розташовують так, як показано на Фіг.1. Після цього в апарат подають висхідний потік нагрітого зріджуючого агента, який проходить проміжки 2, утворені сусідніми прямолінійними елементами 1 і далі надходить у надрешітковий простір, ефективно обробляючи при цьому твердий зернистий матеріал. З метою запобігання перегріву прямолінійних елементів 1 і матеріалу, що може з ними контактувати, в них подають холодоагент, який, проходячи крізь їх порожнини, інтенсивно охолоджує прямолінійні елементи 1. По закінченні циклу оброблення твердого зернистого матеріалу вимикають подачу в апарат зріджуючого агента, після чого оброблений матеріал вільно проходить крізь проміжки 2 і видаляється з підрешіткового простору апарата. Пропонована решітка, нескладна у виготовленні та експлуатації, істотно поліпшує експлуатацію апарата псевдозрідженого шару. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Gas-distribution firegrate of fluidized bed apparatus

Автори англійською

Andreiev Ihor Anatoliiovych, Mikulionok Ihor Olehovych, Khymych Inna Ivanivna

Назва патенту російською

Колосниковая газораспределительная решетка аппарата псевдоожиженного слоя

Автори російською

Андреев Игорь Анатольевич, Микуленок Игорь Олегович, Химич Инна Ивановна

МПК / Мітки

МПК: F23C 10/00, B01J 8/24

Мітки: апарата, псевдозрідженого, газорозподільна, решітка, колосникова, шару
