Комбіноване ущільнення штока

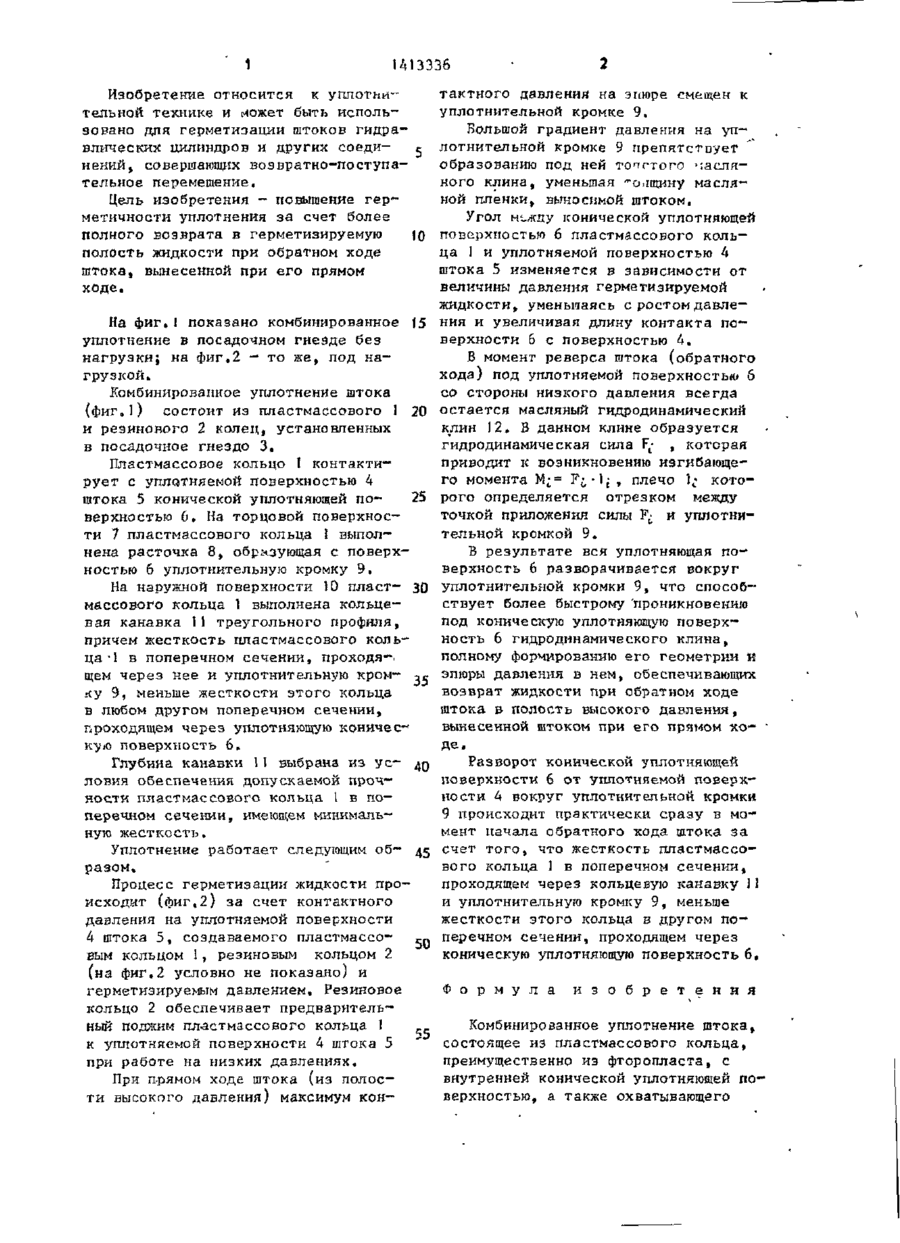

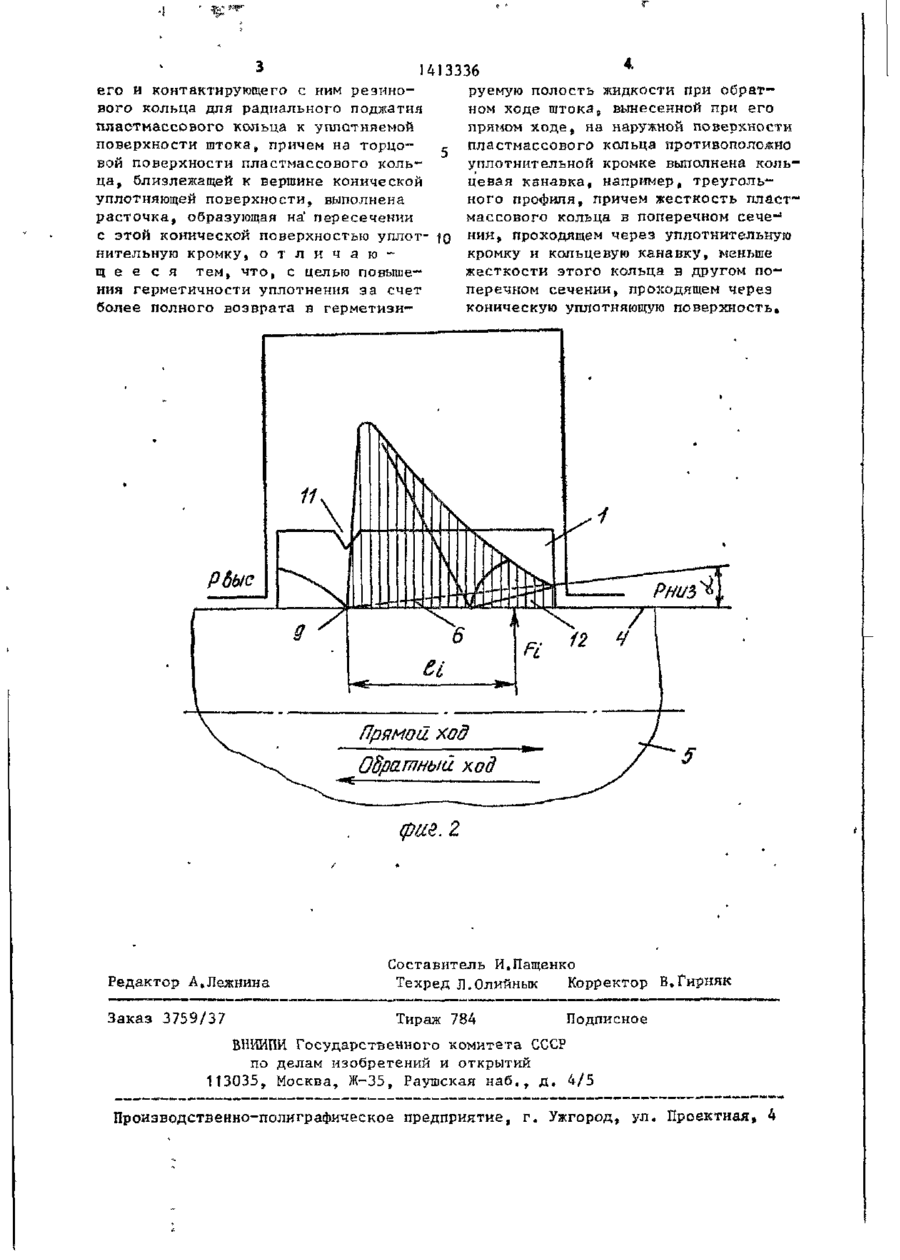

Изобретение относится к уплотнительной технике и позволяет повысить герметичность за счет более полного возврата в герметизируемую полость жидкости при обратном ходе штока» вынесенной при его прямом ходе. Уплотнение состоит из пластмассового кольца 1, преимущественно из фторопласта, с внутренней конической уплотняющей поверхностью 6, а также охватывающего его и контактирующе го с ним резинового кольца 2 для радиального поджатия пластмассового кольца к уплотняемой поверхности штока. На торцовой поверхности пластмассового кольца, близлежащей к вершине конической уплотняющей поверхности 6, имеется расточка 8» образующая на пересечении с этой конической поверхностью уплотнитejtЬНУІОІ кромку 9. На наружной поверхности 10 пластмассового кольца 1 противоположно уплотнительной кромке 9 выполнена кольцевая канавка И , например, треугольного профиля. Жесткость пластмассового кольца 1 в поперечном сечении, проходящем через уплотнительную кромку 9 и кольцевую канавку І І, меньше жесткости этого кольца 1 в любом другом поперечном сечении, прохоцящем через коническую уплотняющую поверхность 6. При реверсве штока уплотняющая поверхность 6 разворачивается вокруг уплотнительной кромки» в результате чего гидродинамический клин проникает под уплотняющую.поверх кость 6, 2 ил. Фие 1 Г = 1 1413336 Изобретение относится к уплотнительной технике и может быть использовано для герметизации штоков гидравлических цилиндров и других соединений, совершающих возвратно-поступательное перемещение. Цель изобретения - повышение герметичности уплотнения за счет более полного возврата в герметизируемую to полость жидкости при обратном ходе штока, вынесенной при его прямом ходе. На фиг,I показано комбинированное уплотнение в посадочном гнезде без нагрузки; на фиг.2 - то же, под нагрузкой» Комбинированное уплотнение штока (фиг,1) состоит из пластмассового I и резинового 2 колец, установленных в посадочное гнездо 3. Пластмассовое кольцо I контактирует с уплотняемой поверхностью 4 штока 5 конической уплотняющей поверхностью 6. На торцовой поверхности 7 пластмассового кольца 1 выполнена расточка 8, образующая с поверхностью 6 уплотнительную кромку 9. На наружной поверхности 10 пластмассового кольца 1 выполнена кольцевая канавка II треугольного профиля, причем жесткость пластмассового кольца - в поперечном сечении, проходя-. 1 щем через нее и уплотнительную кромку 9, меньше жесткости этого кольца в любом другом поперечном сечении, проходящем через уплотняющую коническую поверхность 6. Глубина канавки 1I выбрана из условия обеспечения допускаемой прочности пластмассового кольца 1 в поперечном сечении, имеющем минимальную жесткость. Уплотнение работает следующим образом. Процесс герметизации жидкости происходит (фиг,2) за счет контактного давления на уплотняемой поверхности 4 штока 5, создаваемого пластмассовым кольцом 1, резиновым кольцом 2 (на фиг.2 условно не показано) и герметизируемым давлением. Резиновое кольцо 2 обеспечивает предварительный поджим пластмассового кольца 1 к уплотняемой поверхности 4 штока 5 при работе на низких давлениях. При прямом ходе штока (из полости высокого давления) максимум кон (5 20 25 30 тактного давления на эпюре смещен к уплотнительной кромке 9. Большой градиент давления на уплотнительной кромке 9 препятствует образованию под ней топгтого масляного клина, уменьшая "сщину масляной пленки, выносимой штоком. Угол м'_жду конической уплотняющей поверхностью 6 пластмассового кольца I и уплотняемой поверхностью 4 штока 5 изменяется в зависимости от величины давления герметизируемой жидкости, уменьшаясь с ростом давления и увеличивая длину контакта поверхности 6 с поверхностью 4. В момент реверса штока (обратного хода) под уплотняемой поверхностью 6 со стороны низкого давления всегда остается масляный гидродинамический клин 12, В данном клине образуется гидродинамическая сила Ft- , которая приводит к возникновению изгибающего момента М** F^-l-, плечо \- которого определяется отрезком между точкой приложения силы F^ и уплотнительной кромкой 9. В результате вся уплотняющая поверхность 6 разворачивается вокруг уплотнительной кромки 9, что способ™ ствует более быстрому проникновению под коническую уплотняющую поверхность 6 гидродинамического клина, полному формированию его геометрии и эпюры давления в нем, обеспечивающих возврат жидкости при обратном ходе штока в полость высокого давления, вынесенной штоком при его прямом ходе. Разворот конической уплотняющей поверхности 6 от уплотняемой поверхности 4 вокруг уплотнительной кромки 9 происходит практически сразу в момент начала обратного хода штока за счет того, что жесткость пластмассового кольца ] в поперечном сечении, проходящем через кольцевую канавку ] 1 и уплотнительную кромку 9, меньше жесткости этого кольца в другом поперечном сечении, проходящем через коническую уплотняющую поверхность 6, Формула и з о б р е т е н и я Комбинированное уплотнение штока, 55 состоящее из пластмассового кольца, преимущественно из фторопласта, с внутренней конической уплотняющей поверхностью, а также охватывающего 4 413336 руемую полость жидкости при обратего и контактирующего с ним резиноном ходе штока, вынесенной при его вого кольца для радиального поджатия пряном ходе, на наружной поверхности пластмассового кольца к уплотняемой пластмассового кольца противоположно поверхности штока» причем на торцо5 уплотнительной кромке выполнена кольвой поверхности пластмассового кольцевая канавка, например, треуголь*ца, близлежащей к вершине конической ного профиля, причем жесткость пластуплотняющей поверхности, выполнена 1 массового кольца в поперечном сечерасточка, образующая на' пересечении с этой конической поверхностью уплот - IQ нии, проходящем через уплотиительнуга кромку и кольцевую канавку, меньше нительную кромку, о т л и ч а ю жесткости этого кольца в другом пощ е е с я тем, что, с целью повышеперечном сечении, проходящем через ния герметичности уплотнения за счет коническую уплотняющую поверхность. более полного возврата в герметизи фие.2 Редактор А.Лежнина Заказ 3759/37 Составитель И.Пащенко Техред Л.Олийнык Корректор В.Гирняк Тираж 784 Подписное ВНЙИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
