Гнучкий вантажонесучий кабель

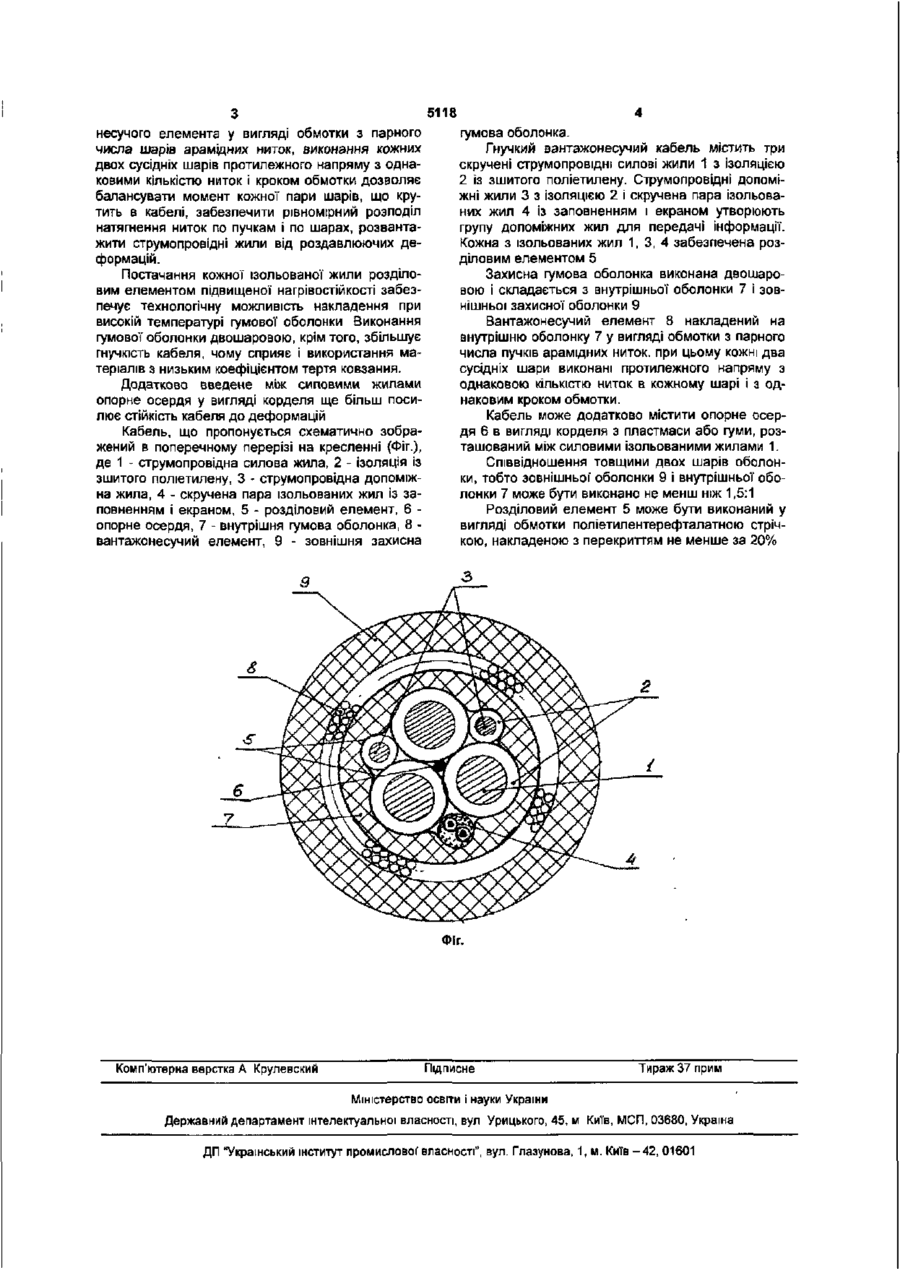

1 Гнучкий вантажонесучий кабель, що включає три скручені силові жили з ізоляцією із зшитого поліетилену, групу допоміжних жил для передачі інформації*, щонайменше один розділовий елемент, вантажонесучий елемент і захисну гумову оболонку, який відрізняється тим, що захисна оболонка виконана двошаровою, вантажонесучий елемент накладений на внутрішню оболонку у вигляді обмотки з парного числа пучків арамідних ниток, при цьому кожні два сусідніх шари виконані протилежного напряму з однаковою кількістю ниток і з однаковим кроком обмотки, а кожна з ізольованих жил забезпечена розділовим елементом. 2. Гнучкий вантажонесучий кабель за п. 1, який відрізняється тим, що додатково містить опорне осердя у вигляді корделя, розташоване між силовими жилами. 3. Гнучкий вантажонесучий кабель за пп. 1, 2, який відрізняється тим, що співвідношення товщини зовнішнього і внутрішнього шарів оболонки виконане не менш ніж 1,5:1. 4. Гнучкий вантажонесучий кабель за пп. 1-3, який відрізняється тим, що розділовий елемент виконаний у вигляді обмотки поліетилентерефталатною стрічкою. Корисна модель відноситься до області електротехніки, а саме, до конструкцій кабелів гнучких вантажонесучих, призначених для морських досліджень. Відомий кабель з декількох скручених жил з ізоляцією із зшитого поліетилену, покритих скріпляючим елементом, і захисної гумової оболонки. Силовий елемент у вигляді сталевих дротів або арамідних ниток розташований в центрі скручених ізольованих жил з оболонкою з термореактивного полімерного матеріалу, наприклад Із зшитого поліетилену (Л1). Однак при експлуатації на морських судах, в умовах перемоток під великим натягненням (до 200 кН) через ролики або циліндри центральний трос деформує, а потім руйнує ізольовані жили У основу справжньої корисної моделі поставлена задача створити такий гнучкий вантажонесучий кабель, в якому завдяки введенню нових конструктивних елементів, новому їх взаємному розташуванню були б підвищені розривна міцність кабеля і його стійкість до радіальних деформацій при перемотках під натягненням. Поставлена задача вирішується тим, що в гнучкому вантажонесучому кабелі, що включає три скручені силові жили з ізоляцією із зшитого полі етилену, групу допоміжних жил для передачі інформації, щонайменше один розділовий елемент, вантажонесучий елемент і захисну гумову оболонку, згідно з корисною моделлю захисна оболонка виконана двошаровою, вантажонесучий елемент накладений на внутрішню оболонку у вигляді обмотки з парного числа шарів пучків арамідних ниток, при цьому кожні два сусідніх шари виконані протилежного напряму з однаковою кількістю ниток і з однаковим кроком обмотки, а кожна з ізольованих жил забезпечена розділовим елементом Гнучкий вантажонесучий кабель може додатково містити опорне осердя у вигляді корделя, розташоване між силовими жилами. Співвідношення товщини зовнішнього і внутрішнього шарів оболонки може бути виконане не менш ніж 1,51 Розділовий елемент може бути виконаний у вигляді обмотки поліетилентерефталатною стрічкою. Перевагою гнучкого вантажонесучого кабеля, що пропонується є те, що завдяки виконанню гумової оболонки двошаровою внутрішня оболонка, заповнюючи повітряні проміжки між скрученими і ізольованими жилами є хорошою подушкою для вантажонесучого елемента. Накладення вантажо 00 Ю 5118 несучого елемента у вигляді обмотки з парного числа шарів арамщних ниток, виконання кожних двох сусідніх шарів протилежного напряму з однаковими кількістю ниток і кроком обмотки дозволяє балансувати момент кожної пари шарів, що крутить в кабелі, забезпечити рівномірний розподіл натягнення ниток по пучкам і по шарах, розвантажити струмо провідні жили від роздавлюючих деформацій. Постачання кожної ізольованої жили розділовим елементом підвищеної нагрівостійкості забезпечує технологічну можливість накладення при високій температурі гумової оболонки Виконання гумової оболонки двошаровою, крім того, збільшує гнучкість кабеля, чому сприяє і використання матеріалів з низьким коефіцієнтом тертя ковзання. Додатково введене між силовими жилами опорне осердя у вигляді корделя ще більш посилює стійкість кабеля до деформацій Кабель, що пропонується схематично зображений в поперечному перерізі на кресленні (Фіг.), де 1 - струмопровідна силова жила, 2 - ізоляція із зшитого поліетилену, 3 - струмопровідна допоміжна жила, 4 - скручена пара ізольованих жил із заповненням і екраном, 5 - розділовий елемент, 6 опорне осердя, 7 - внутрішня гумова оболонка, 8 вантажонесучий елемент, 9 - зовнішня захисна гумова оболонка. Гнучкий вантажонесучий кабель містить три скручені струмопровідні силові жили 1 з ізоляцією 2 із зшитого поліетилену. Струмопровідні допоміжні жили 3 з ізоляцією 2 і скручена пара ізольованих жил 4 із заповненням і екраном утворюють групу допоміжних жил для передачі інформації. Кожна з ізольованих жил 1, 3, 4 забезпечена розділовим елементом 5 Захисна гумова оболонка виконана двошаровою і складається з внутрішньої оболонки 7 і зовнішньої захисної оболонки 9 Вантажонесучий елемент 8 накладений на внутрішню оболонку 7 у вигляді обмотки з парного числа пучків арам ід них ниток, при цьому кожні два сусідніх шари виконані протилежного напряму з однаковою кількістю ниток в кожному шарі і з однаковим кроком обмотки. Кабель може додатково містити опорне осердя 6 в вигляді корделя з пластмаси або гуми, розташований між силовими ізольованими жилами 1. Співвідношення товщини двох шарів оболонки, тобто зовнішньої" оболонки 9 і внутрішньої оболонки 7 може бути виконано не менш ніж 1,5:1 Розділовий елемент 5 може бути виконаний у вигляді обмотки поліетилентерефталатною стрічкою, накладеною з перекриттям не менше за 20% Фіг. Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
