Елемент кабелю з гумовою оболонкою

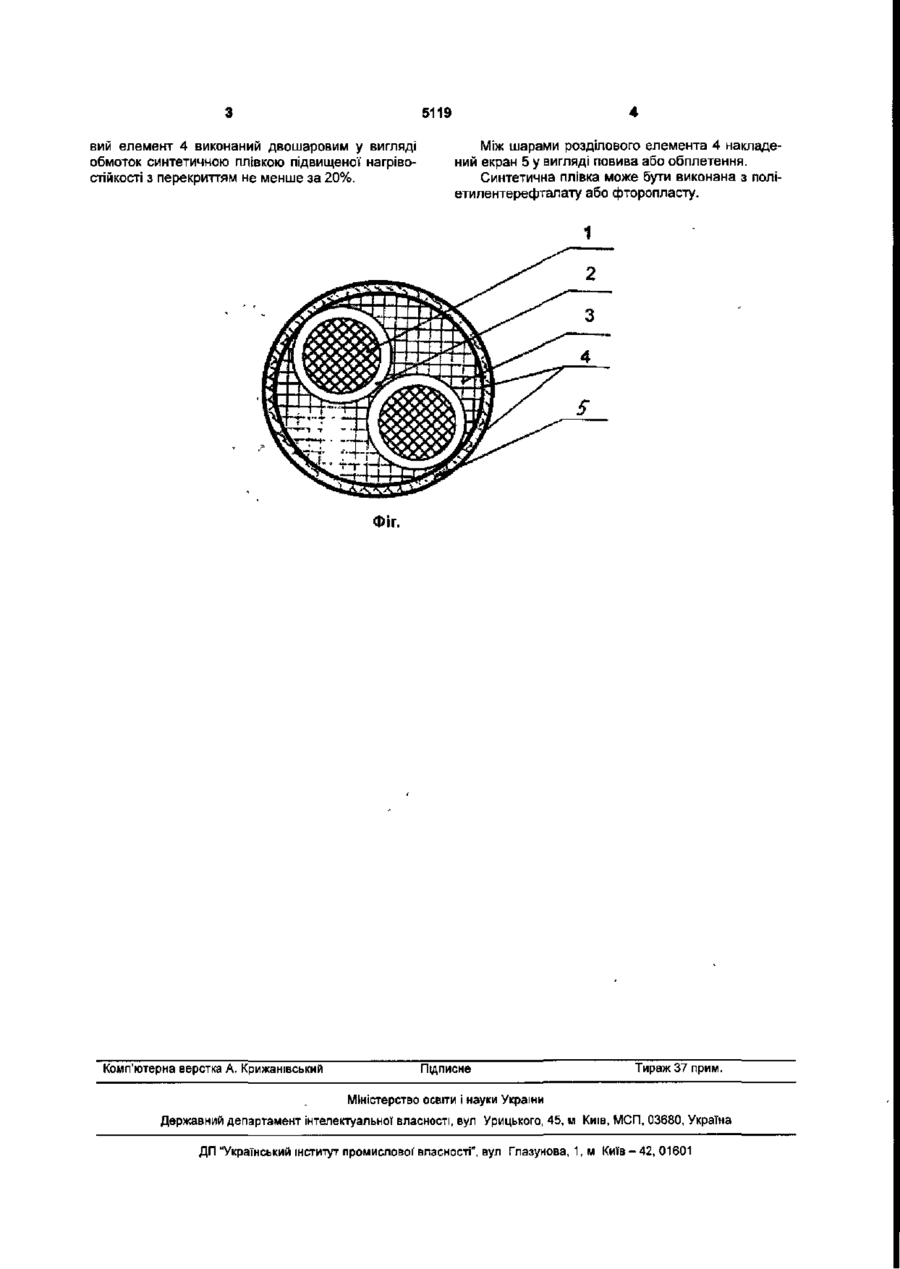

1. Елемент кабелю з гумовою оболонкою, що включає пару скручених ізольованих жил Із запов нювачем, розділовий елемент, який відрізняється тим, що ізоляція жил і заповнювач виконані із зшитого поліетилену екструзією, а розділовий елемент виконаний двошаровим у вигляді обмоток синтетичною плівкою підвищеної нагрівостіикості з перекриттям, між якими накладений екран у вигляді повиву або обплетення. 2. Елемент кабелю за п. 1, який відрізняється тим, що синтетична плівка виконана з поліетилентерефталату або фторопласту. Корисна модель відноситься до області електротехніки, а саме, до конструкцій кабелів гнучких з гумовою оболонкою, призначених для морських досліджень. Відомі попарно скручені мідні жили з гумовою ізоляцією а кабелі судновому з гумовою оболонкою, екранованому марки КНРпТЕ. (Л1). Однак низькі електричні характеристики ізоляції" з гуми (опір ізоляції, tgfi) не дозволяють використати ці пари для передачі високочастотного сигналу. Крім того, такі пари не стійкі до роздавлюючих деформацій. У основу справжньої' корисної моделі поставлена задача створити такий елемент кабеля з гумовою оболонкою, в якому завдяки введенню нових конструктивних елементів, новому їх взаємному розташуванню були б підвищені електричні характеристики ізоляції, стійкість до роздавлюючих деформацій при перегинах Поставлена задача вирішується тим, що в елементі кабеля з гумовою ізоляцією, що включає пару скручених ізольованих жил із заповнювачем, розділовий елемент, згідно з корисною моделлю ізоляція жил і заповнювач виконані із зшитого поліетилену екструзією, а розділовий елемент виконаний двошаровим у вигляді обмоток синтетичною плівкою підвищеної нагрівостіикості з перекриттям, між якими накладений екран у вигляді повиву або обплетення. Синтетична плівка може бути виконана з поліетилентерефталату або фторопласту. Перевагою елемента кабеля, що пропонується з гумовою оболонкою є те, що завдяки виконанню ізоляції жил і заповнювача із зшитого поліетилену значно підвищуються електричні характеристики елемента кабеля, знижуються його масогабаритні характеристики. Накладення екструзією заповнювача виключає повітряні проміжки між скрученими ізольованими жилами, що забезпечує стійкість елемента кабеля до радіальних деформацій у всьому діапазоні робочих тисків при експлуатації. Виконання розділового елемента двошаровим у вигляді обмотки з синтетичної плівки підвищеної нагрівостіикості збільшує гнучкість елемента кабеля і забезпечує технологічну можливість накладення гумової оболонки кабеля (при високій температурі). Наявність екрана значно збільшує перешкодозахисність елемента кабеля. Елемент кабеля, що пропонується схематично зображений в поперечному перерізі на кресленні (Фіг.), де 1 - струмопровщна жила, 2 - ізоляція із зшитого поліетилену, 3 - заповнювач Із зшитого поліетилену, 4 - розділовий елемент, 5 - екран. Елемент кабеля з гумовою оболонкою містить пару скручених ізольованих жил 1 із заповнювачем 3, розділовий елемент 4. Ізоляция 2 струмопровідних жил 1 і заповнювач 3 виконані із зшитого поліетилену екструзією, тобто виключаючи повітряні проміжки між скрученими жилами 1. Розділо о ю 5119 вий елемент 4 виконаний двошаровим у вигляді обмоток синтетичною плівкою підвищеної нагрівостійкості з перекриттям не менше за 20%. Між шарами розділового елемента 4 накладений екран 5 у вигляді повива або обплетення. Синтетична плівка може бути виконана з поліетилентерефталату або фторопласту. Фіг. Комп'ютерна верстка А. Крижанівський Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
